Камаз-5320. Замена карданного вала среднего моста (техкарта)

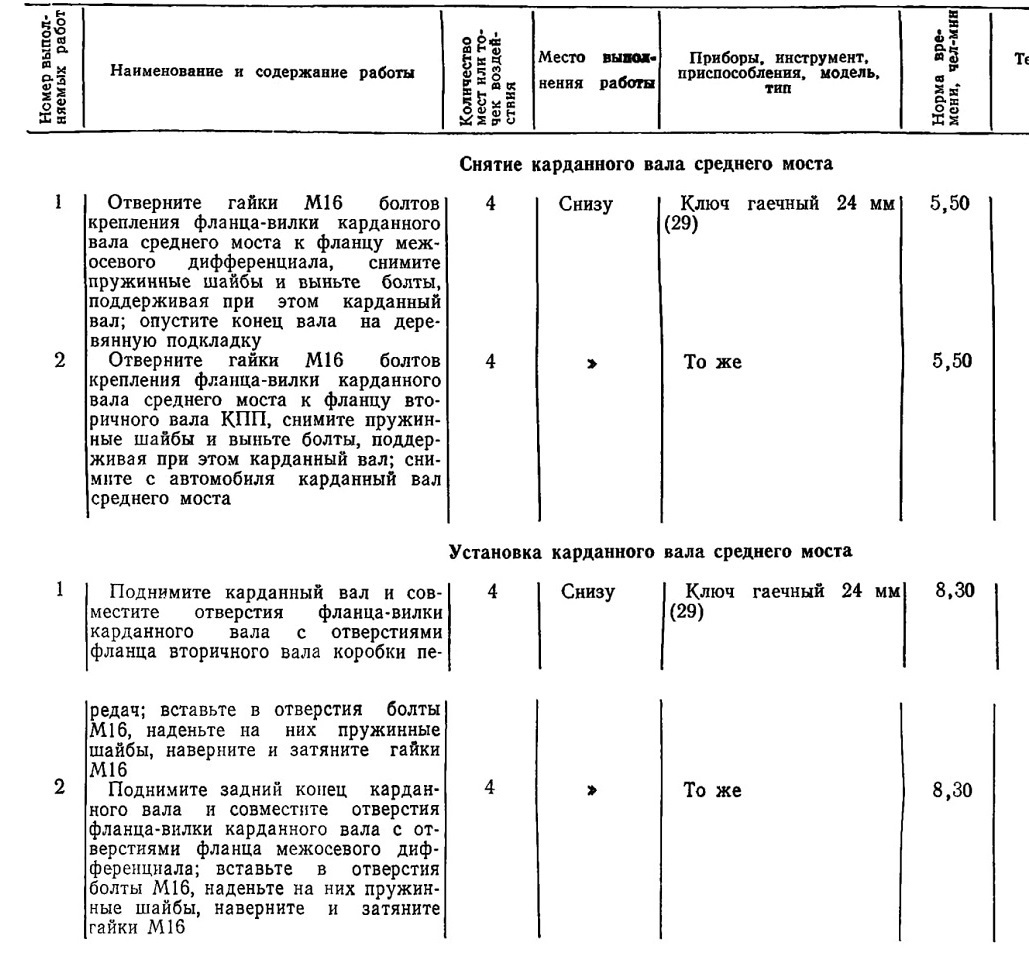

Карта 5. Замена карданного вала среднего моста

Общая норма времени — 27,60 чел-мин Исполнитель: слесарь по ремонту автомобилей III разряда

Снятие карданного вала среднего моста

Установка карданного вала среднего моста

Отверните гайки M16 болтов крепления фланца-вилки карданного вала среднего моста к фланцу межосевого дифференциала, снимите пружинные шайбы и выньте болты, поддерживая при этом карданный вал; опустите конец вала на деревянную подкладку Отверните гайки М16 болтов крепления фланца-вилки карданного вала среднего моста к фланцу вторичного вала КПП, снимите пружинные шайбы и выньте болты, поддерживая при этом карданный вал; снимите с автомобиля карданный вал среднего моста
Поднимите карданный вал и совместите отверстия фланца-вилки карданного вала с отверстиями фланца вторичного вала коробки передач; вставьте в отверстия болты Ml б, наденьте на них пружинные шайбы, наверните и затяните гайки М16

Поднимите задний конец карданного вала и совместите отверстия фланца-вилки карданного вала с отверстиями фланца межосевого дифференциала; вставьте в отверстия болты Ml6, наденьте на них пружинные шайбы, наверните и затяните гайки М16
