Камаз-5320. Замена пневмоусилителя гидропривода сцепления (техкарта)







Карта 3. Замена пневмоусилителя гидропривода сцепления

Общая норма времени — 64,80 чел-мин Исполнитель: слесарь по ремонту автомобилей III разряда

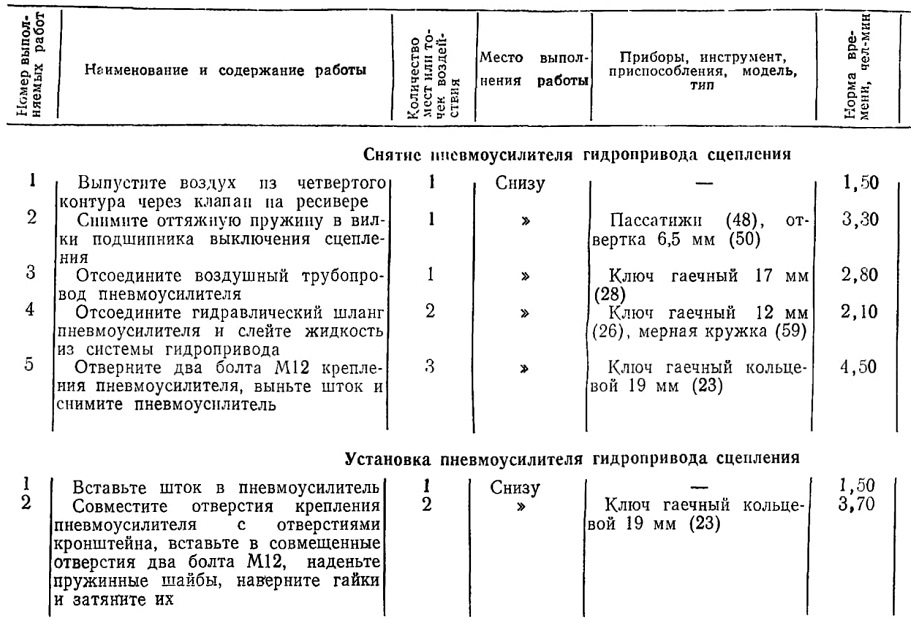

Снятие ппевмоусилителя гидропривода сцепления

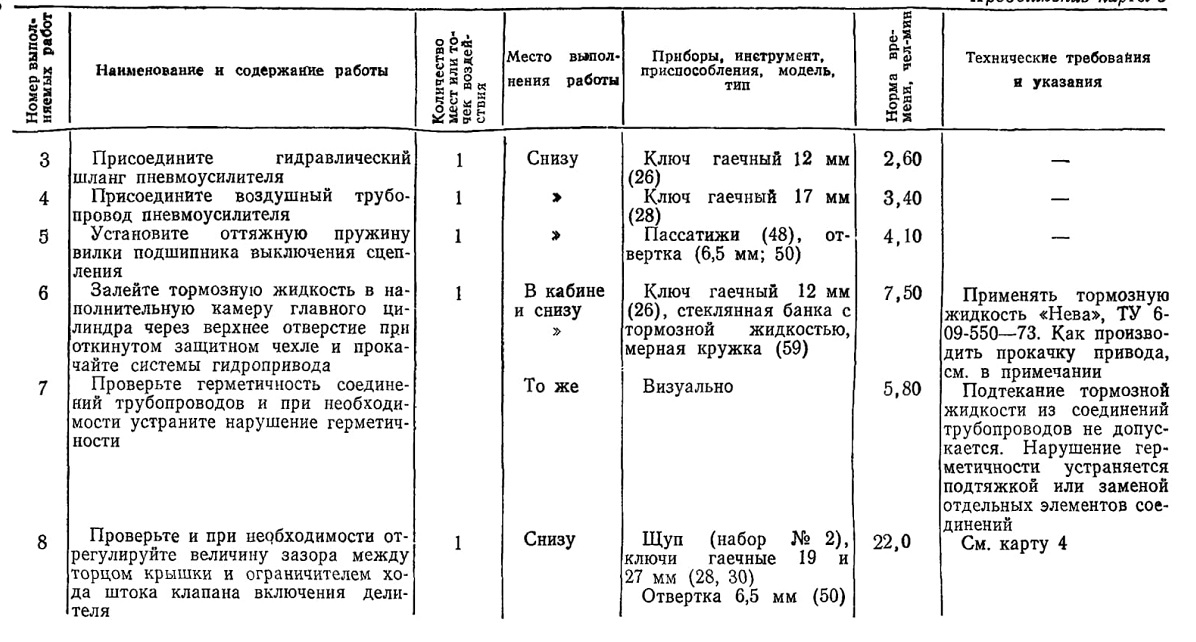

Установка пневмоусилителя гидропривода сцепления









Примечание. Прокачка привода (работа 6) производится с помощью шланга, надеваемого на головку перепускного клапана пневмогидравлического усилителя (при этом клапан необходимо отвернуть на 1 оборот). Свободный конец шланга должен быть опущен в открытый сосуд с тормозной жидкостью ниже уровня. После прокачки в наполнительной камере главного цилиндра должен остаться объем жидкости, равный примерно 3/4 объема камеры. Перед тем как снять шланг с головки перепускного клапана, последний следует затянуть до упора.













Выпустите воздух из четвертого контура через клапан на ресивере Снимите оттяжную пружину в вилки подшипника выключения сцепления

Отсоедините воздушный трубопровод пневмоусилителя Отсоедините гидравлический шланг пневмоусилителя и слейте жидкость из системы гидропривода Отверните два болта Ml2 крепления пневмоусилителя, выньте шток и снимите пневмоусилитель

Вставьте шток в пневмоусилитель Совместите отверстия крепления пневмоусилителя с отверстиями кронштейна, вставьте в совмещенные отверстия два болта M12, наденьте пружинные шайбы, наверните гайки и затяните их

Присоедините гидравлический шланг пневмоусилителя Присоедините воздушный трубопровод пневмоусилителя Установите оттяжную пружину вилки подшипника выключения сцепления

Залейте тормозную жидкость в наполнительную камеру главного цилиндра через верхнее отверстие при откинутом защитном чехле и прокачайте системы гидропривода Проверьте герметичность соединений трубопроводов и при необходимости устраните нарушение герметичности
Проверьте и при необходимости отрегулируйте величину зазора между торцом крышки и ограничителем хода штока клапана включения делителя
