УСТРОЙСТВО МОСТОВ АВТОМОБИЛЕЙ КамАЗ-5320 И УРАЛ-4320

Передний мост автомобиля КамАЗ-5320

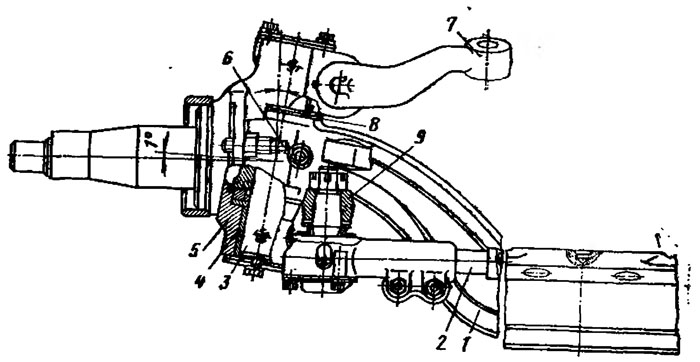

Передний мост автомобиля КамАЗ-5320 (рис 5.8) состоит из балки моста 1, левого 5 и правого поворотных кулаков и двух шкворней 3. На цапфах поворотных кулаков устанавливаются ступицы с тормозными барабанами. Для обеспечения передачи усилия от рулевого управления к передним колесам левый поворотный Кулак рычагом 9 соединен с тягой сошки рулевого механизма, а поворотные кулаки соединены между собой тягой рулевой трапеции 2 с помощью левого и правого рычагов кулаков.

Балка моста двутаврового сечения. В средней части балка имеет выгиб для более низкой установки двигателя. По концам балки имеются бобышки, в которых расточены цилиндрические отверстия для установки шкворней. Для обеспечения стабилизации управляемых колес оси отверстий под шкворни наклонены в поперечной плоскости на 8° и в продольной плоскости на 3° назад по отношению к раме.
