Jaguar XJ (X350). Service manual - part 326









Installation



1 . Install new engine front cover gaskets.







2

.



NOTE:





Prior to applying sealer clean the front cover to engine block and cylinder head sealing

surfaces with metal surface cleaner.

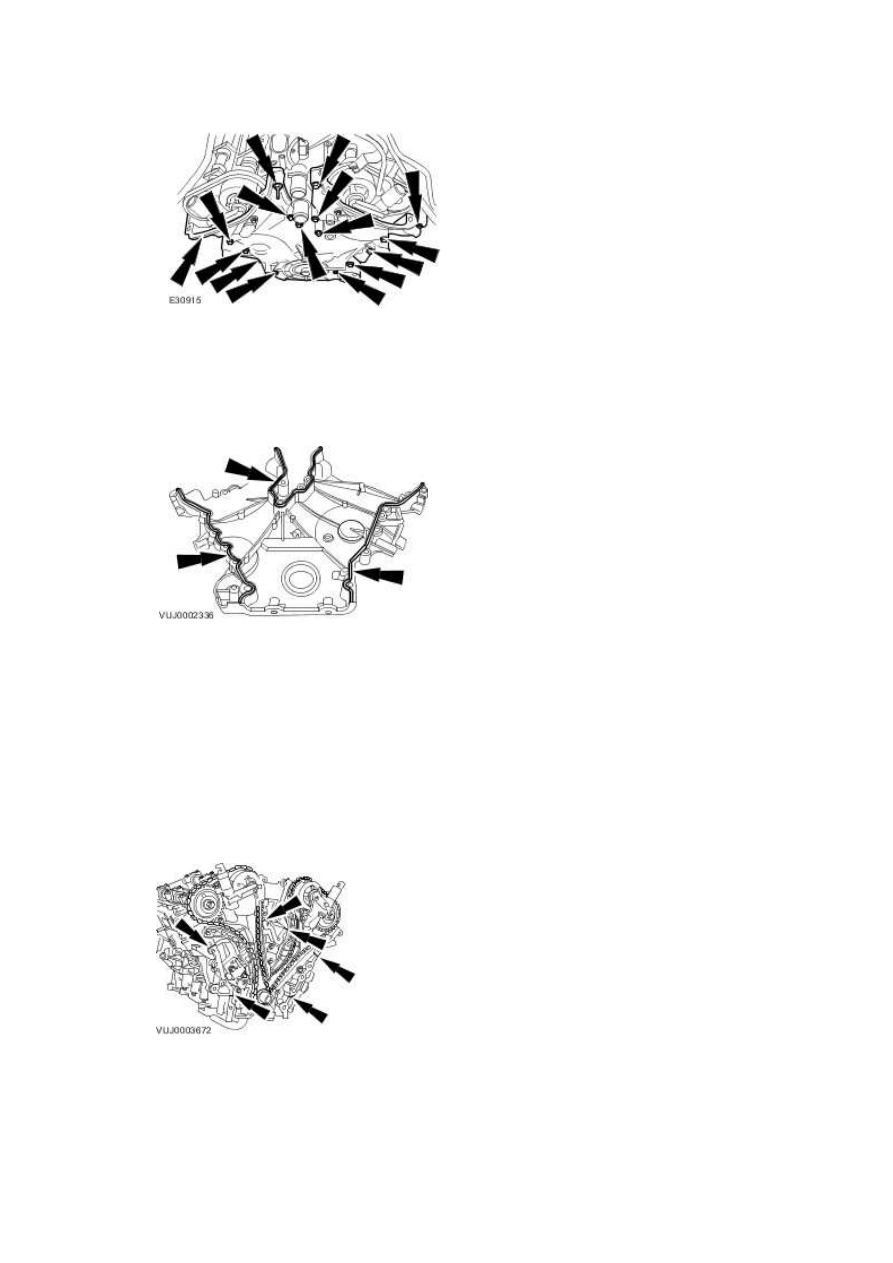

Apply a 6 mm diameter dot of silicone sealant meeting Jaguar specification to the indicated

locations.

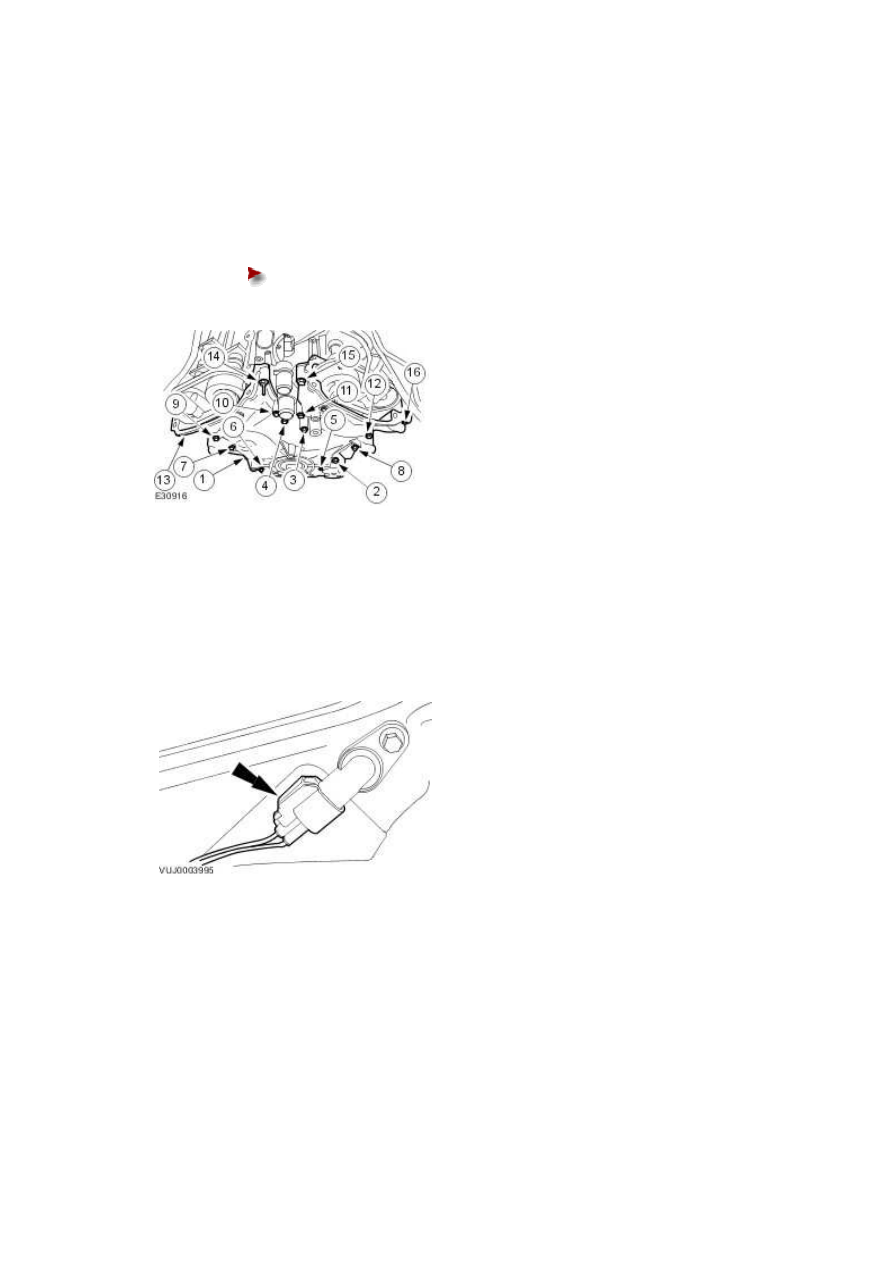

The engine front cover retaining bolts numbered 3,4,10 and 11 are longer than the

retaining bolts numbered 1,2,5,6,7,8,9,12,13,15 and 16. The retaining bolt numbered 14

is a retaining bolt with a stud head.





Install the engine front cover, completing the tightening sequence.





Tighten to 25 Nm.











4 . NOTE:





Right-hand shown, left-hand similar.



Connect the camshaft position (CPS) sensors.







5 . Connect the crankshaft position (CKP) sensor electrical connector.





3

.



NOTE:

www.







6 . Raise the vehicle.

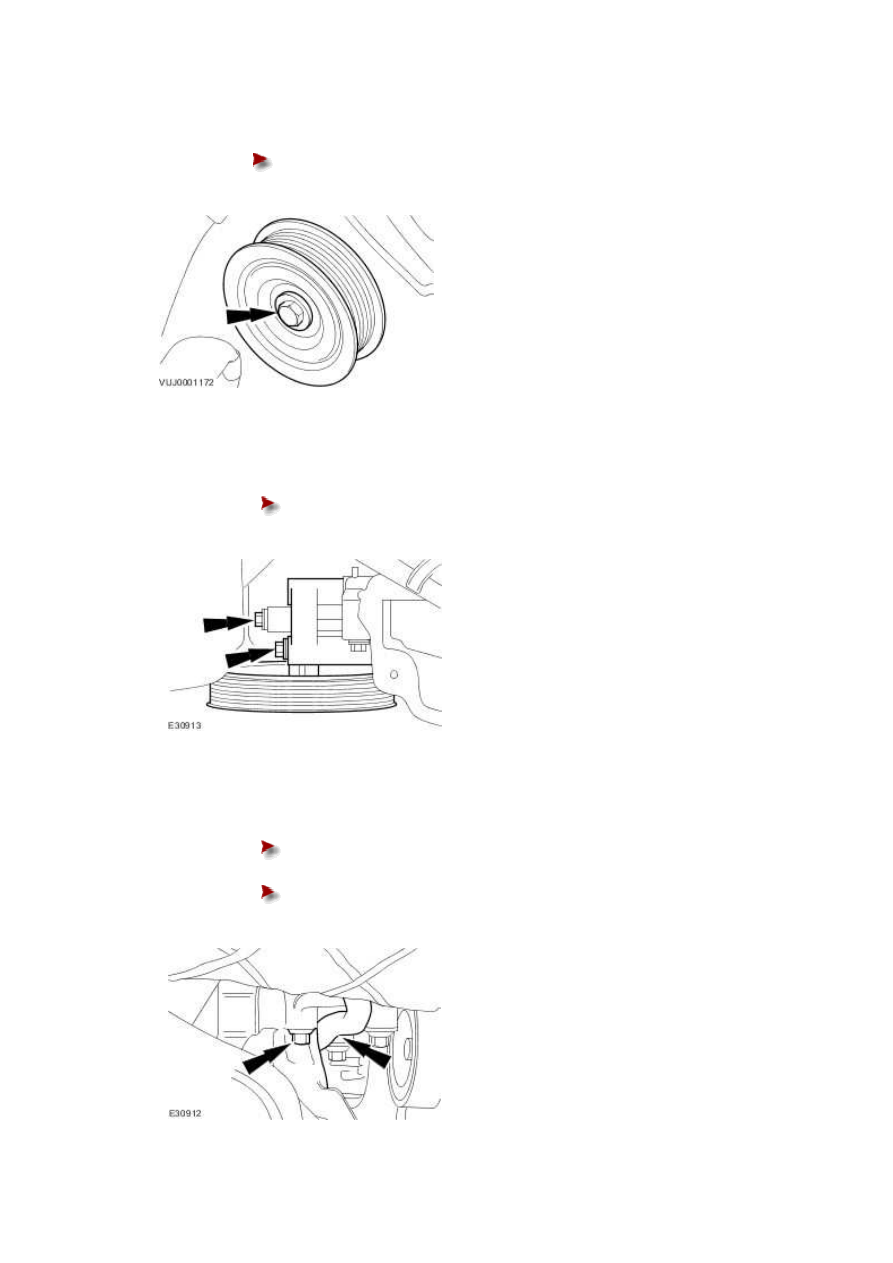

7 . Attach the power steering pump.





Tighten to 25 Nm.











8 . Install the power steering pump upper retaining bolts.





Tighten to 25 Nm.

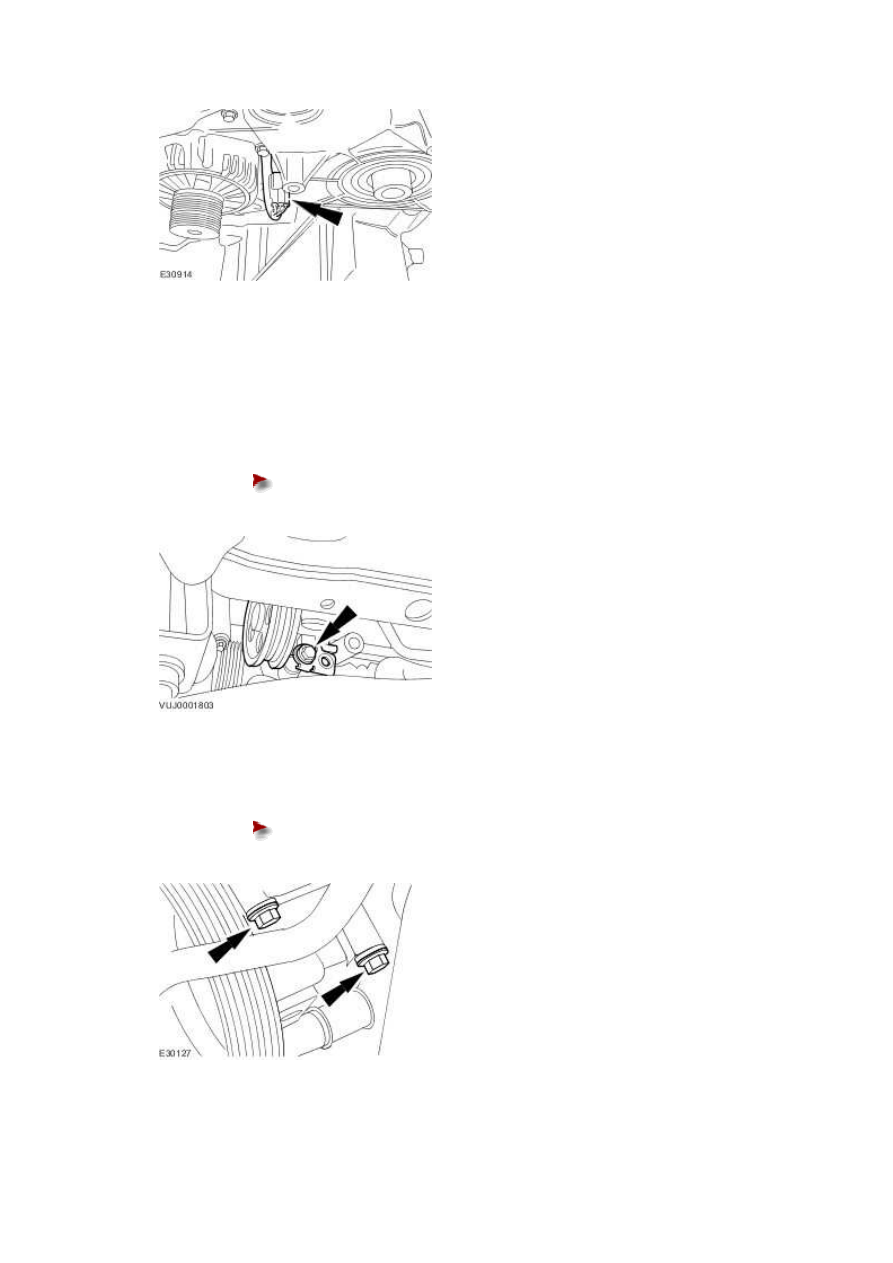

9 . Install the left-hand idler pulley.





Tighten to 25 Nm.











10 . Install the right-hand idler pulley.





Tighten to 25 Nm.











11 . Attach the engine splash shield.





Attach the engine harness to the right-hand idler pulley.







Attach the engine splash shield.
