Jaguar XJ (X350). Service manual - part 324

Engine Front Cover (12.65.01)

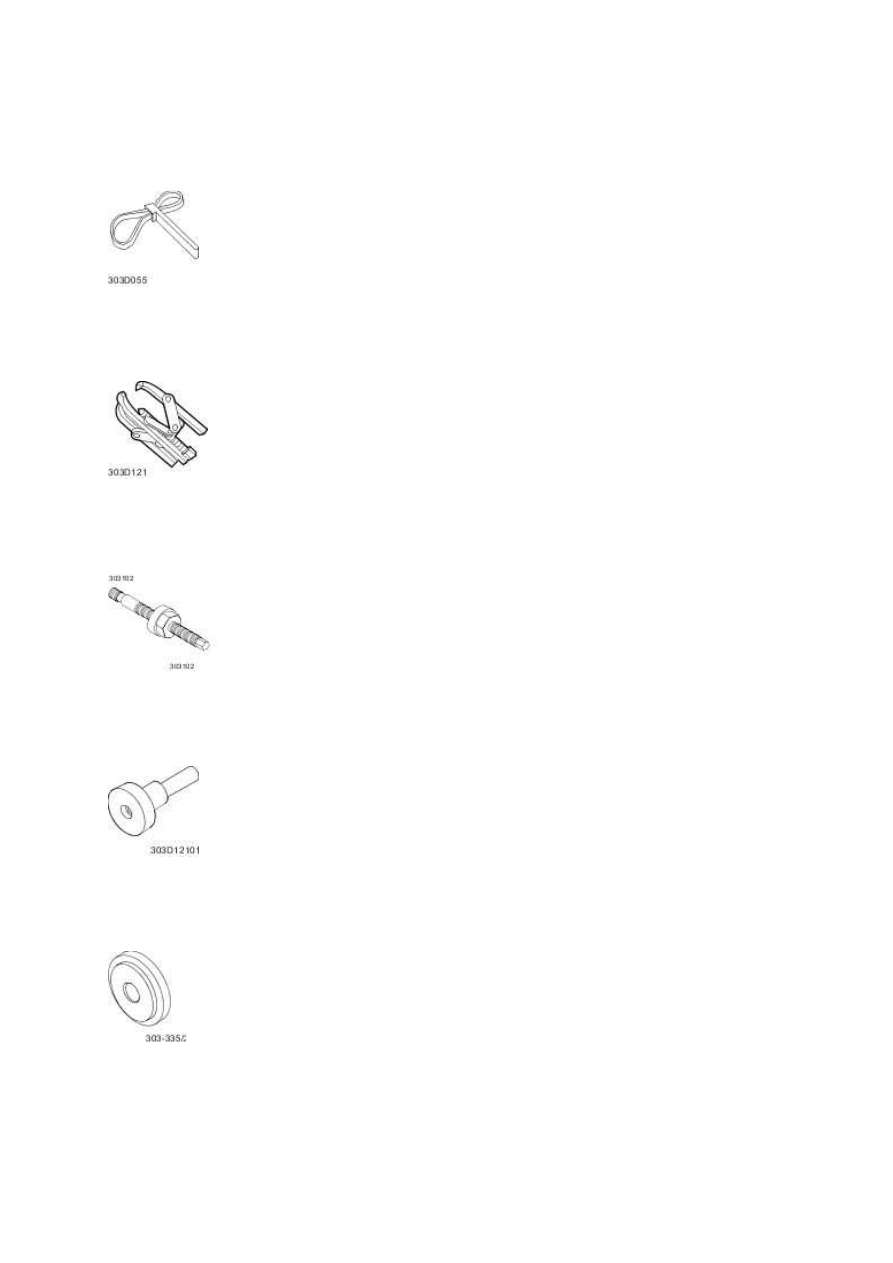

Special Service Tools





Wrench strap-universal

303-D055







Crankshaft Pulley Remover

303-D121







Crankshaft Pulley Installer

303-102







Thrust Pad

303-D121-01







Crankshaft pulley installer

303-335/2

Removal



1 . Remove the left-hand valve cover.

For additional information, refer to





2 . Remove the right-hand valve cover.

For additional information, refer to Valve Cover RH (12.29.44)





3 . Remove the oil pan.

For additional information, refer to





4 . Carry out the cooling system draining procedure. <<303-03A>>





5 . Remove the accessory drivebelt.

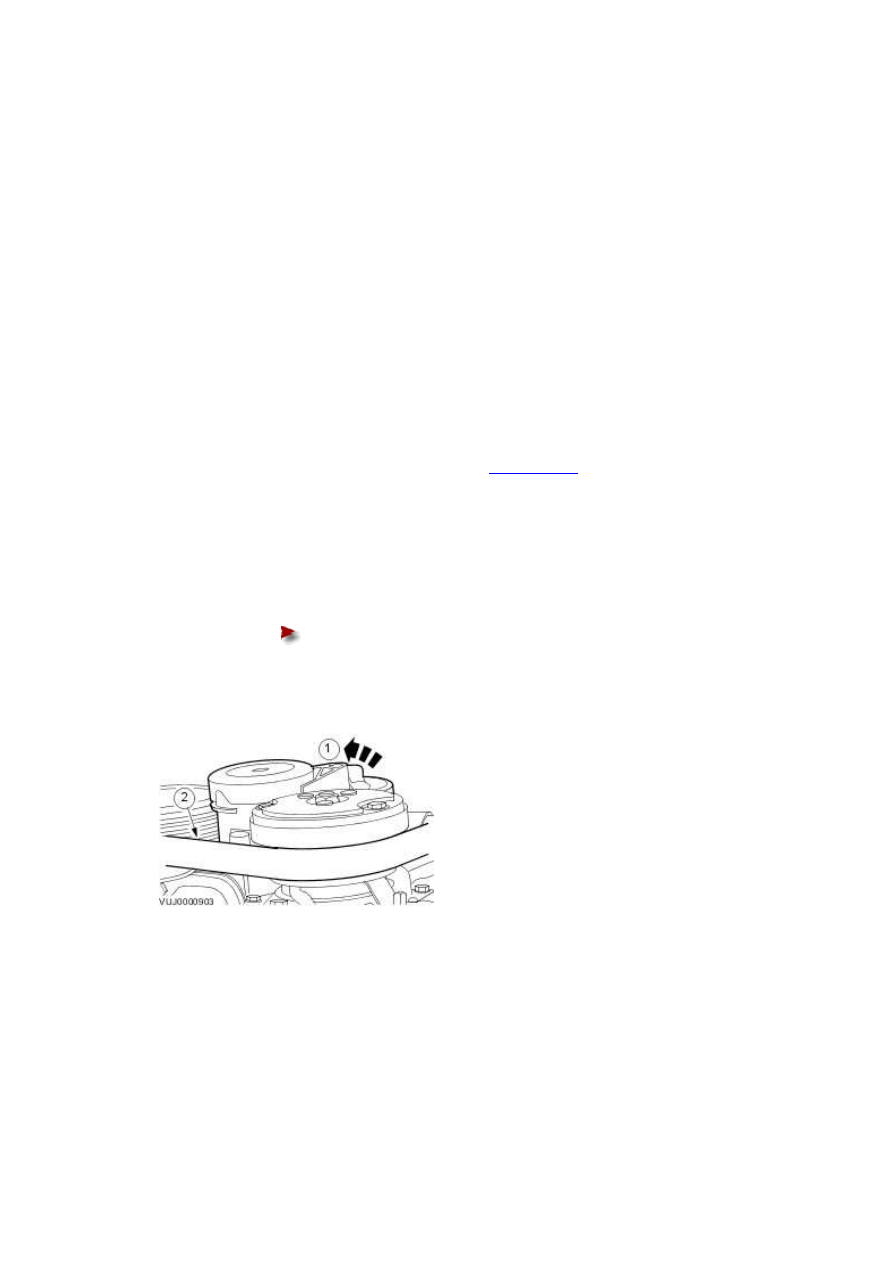

1) Rotate the belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the belt tensioner.





2) Remove the accessory drivebelt.











6 . Lower the vehicle.

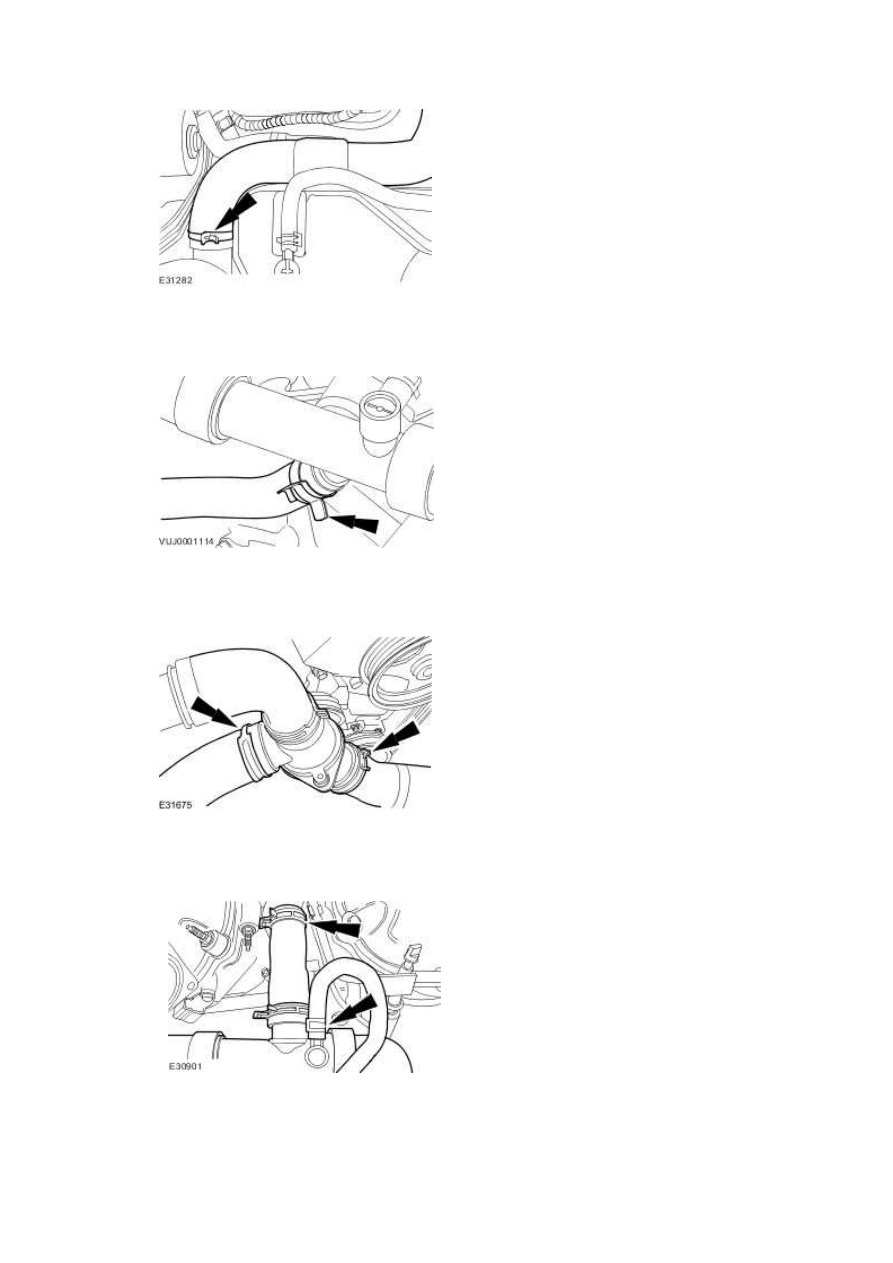

7 . Disconnect the radiator top coolant hose.

www.







8 . Disconnect the coolant hose from the top coolant hose assembly.







9 . Disconnect the hose assembly from the water pump and lower hose.







10 . Remove the hose assembly.

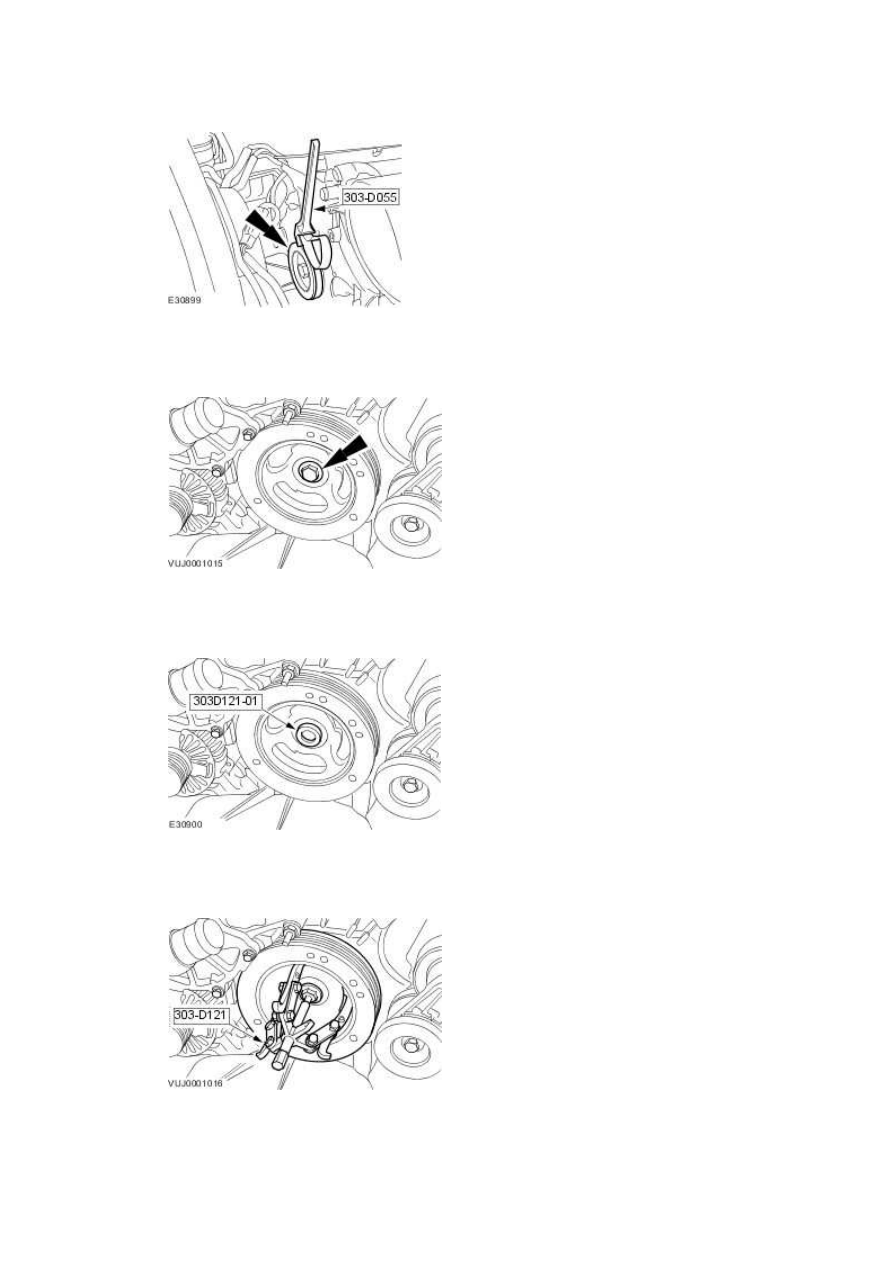

11 . Install the special tool.







12 . Remove the crankshaft pulley retaining bolt.







13 . Install the special tool.







14 . Using the special tools, remove the crankshaft pulley.





www.
