Jaguar XJ (X350). Service manual - part 325



15 . Remove the crankshaft front seal.

For additional information, refer to Crankshaft Front Seal (12.21.14)

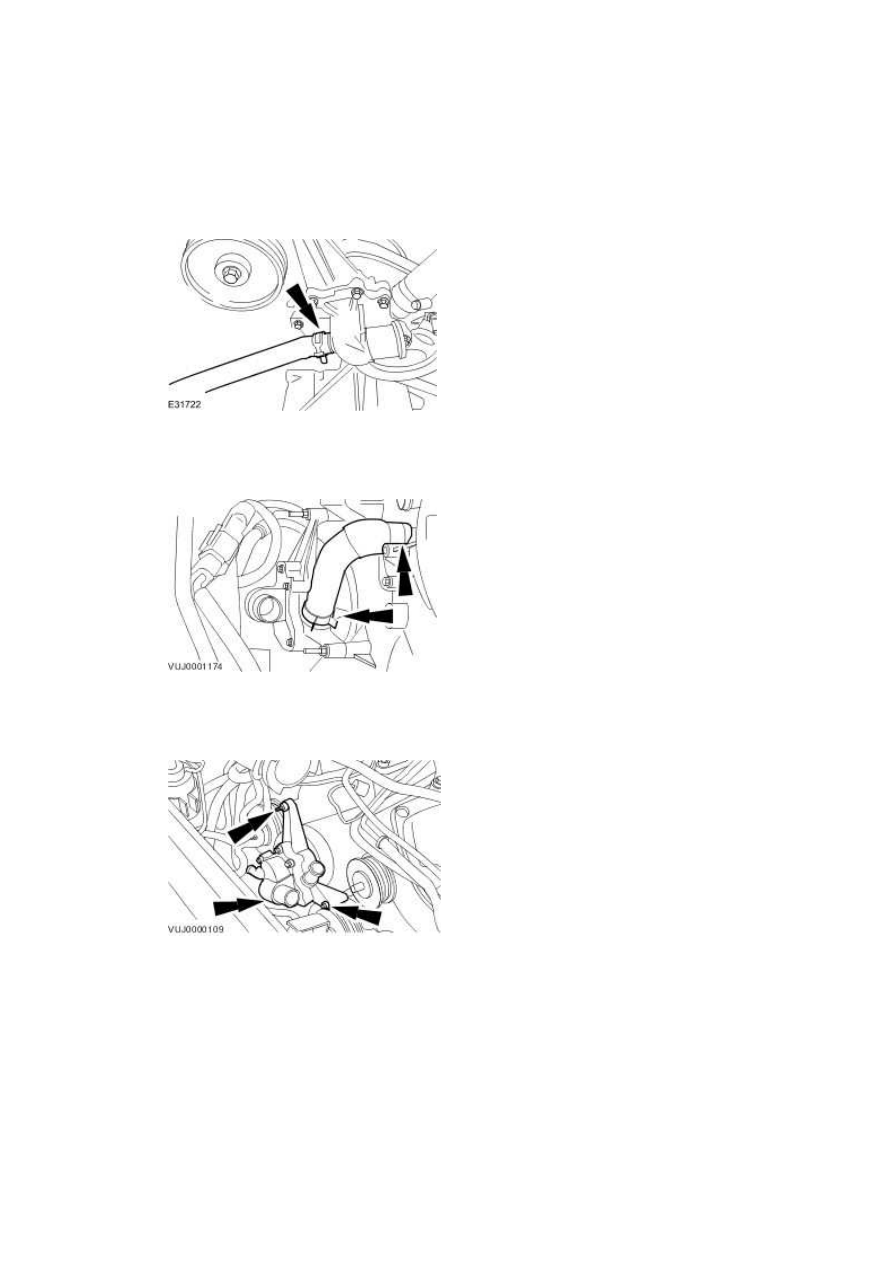

16 . Detach the coolant hose.







17 . Remove the coolant hose.







18 . Remove the water pump.

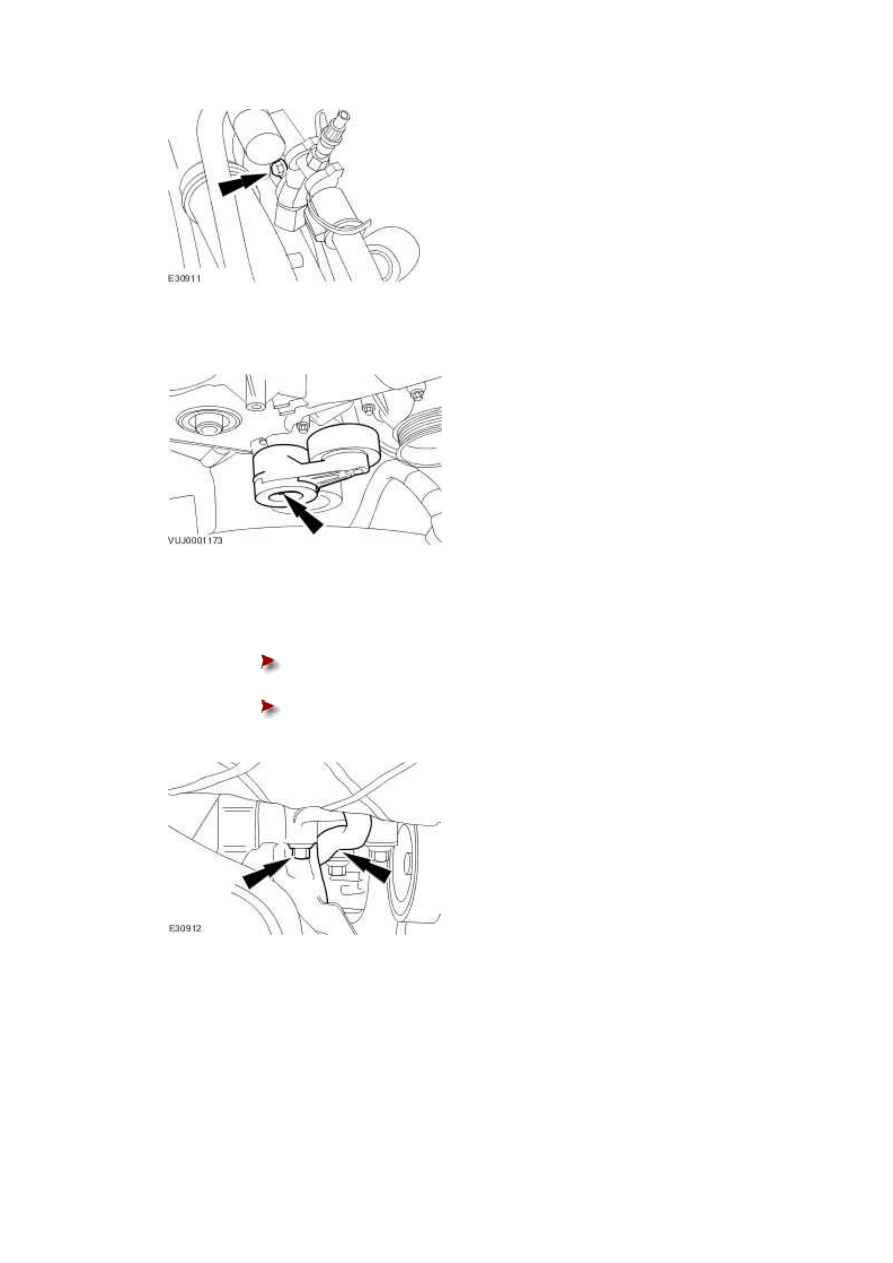

19 . Detach the fuel supply manifold retaining bolt.







20 . Remove the accessory drive belt tensioner.







21 . Detach the engine harness from the right-hand idler pulley.





Detach the splash shield.







Detach the engine harness from the right-hand idler pulley.

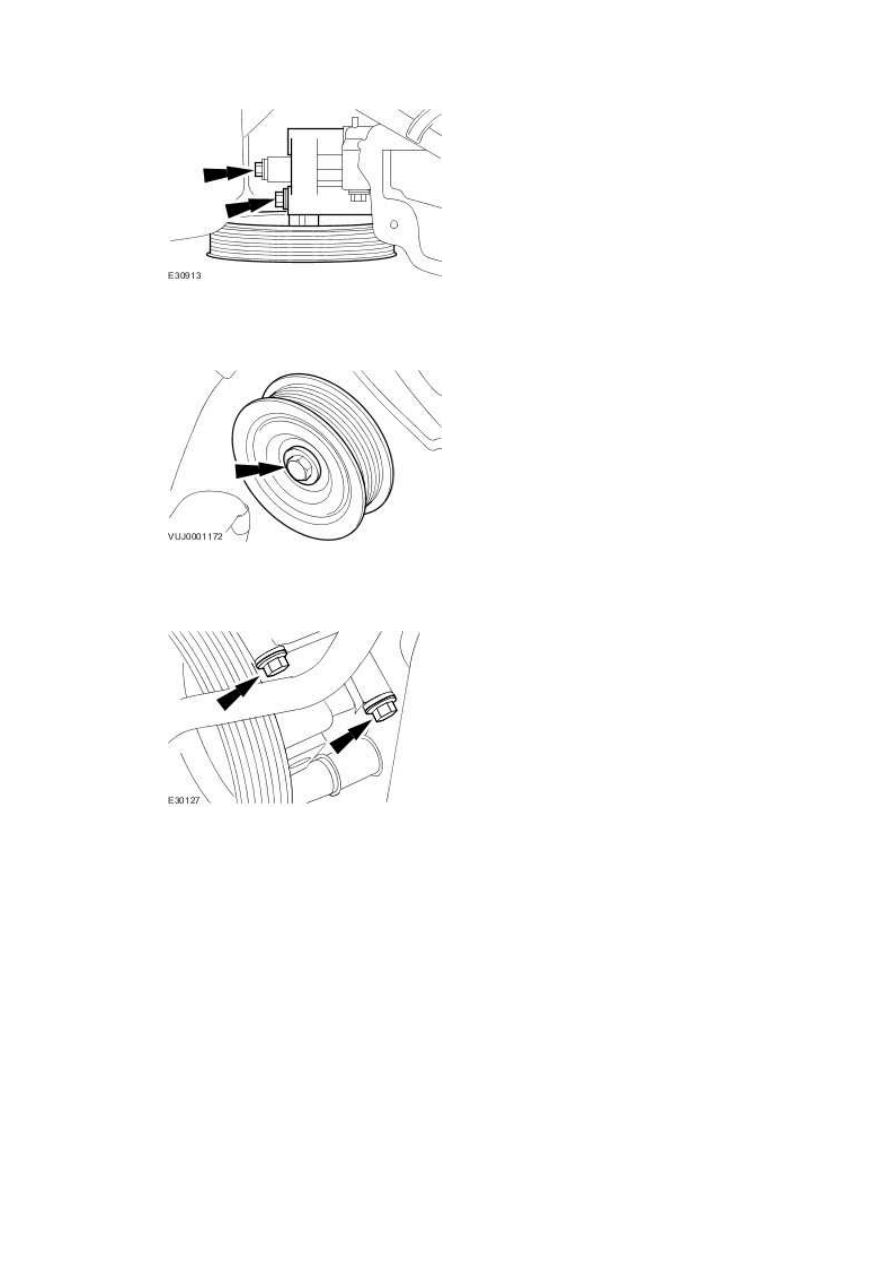

22 . Remove the right-hand idler pulley.

www.







23 . Remove the left-hand idler pulley.







24 . Remove the power steering pump upper retaining bolts.







25 . Raise the vehicle.





26 . Detach the power steering pump.







27 . Lower the vehicle.

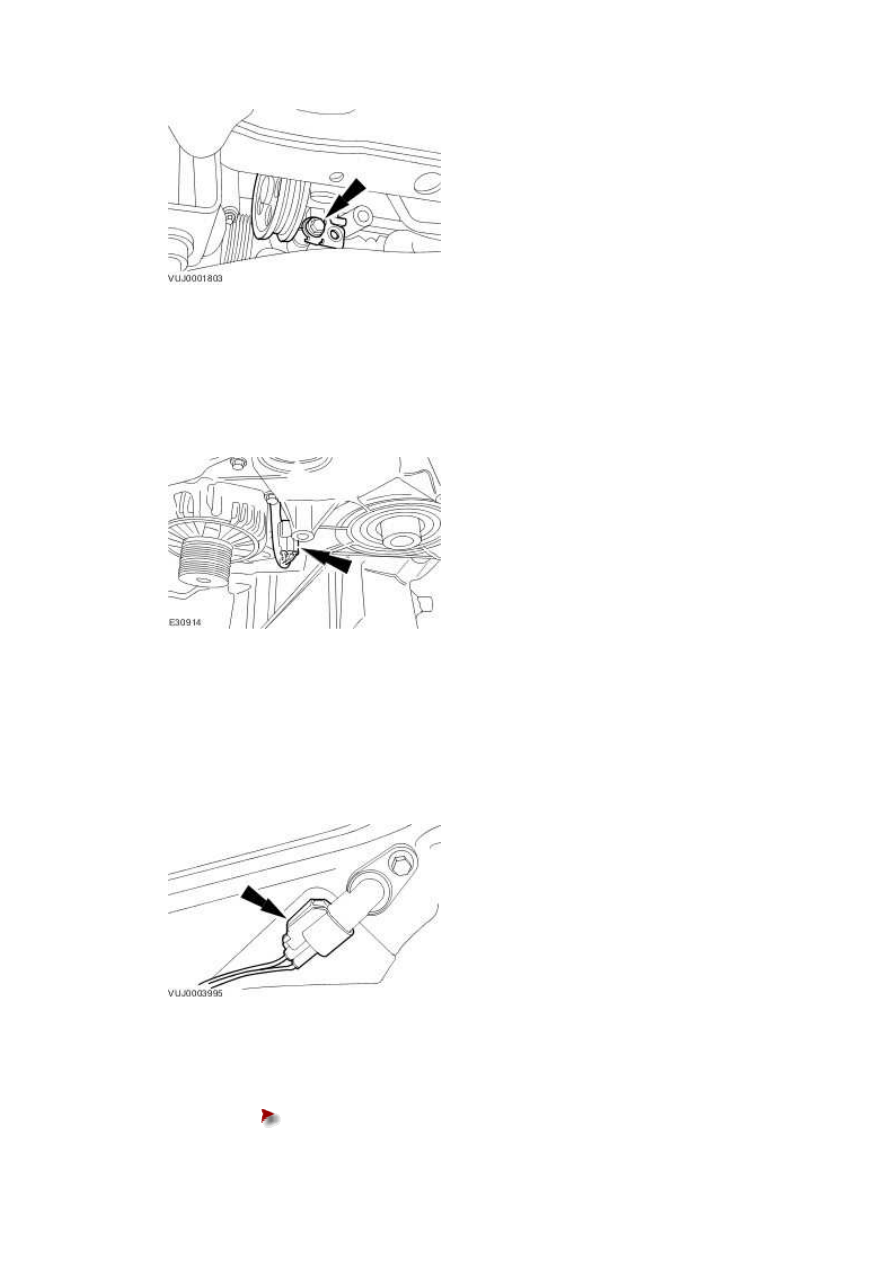

28 . Disconnect the crankshaft position (CKP) sensor electrical connector.







29 . NOTE:





Right-hand shown, left-hand similar.



Disconnect the camshaft position (CPS) sensors.







30 . Remove the engine front cover





Remove and discard the engine front cover gaskets.
