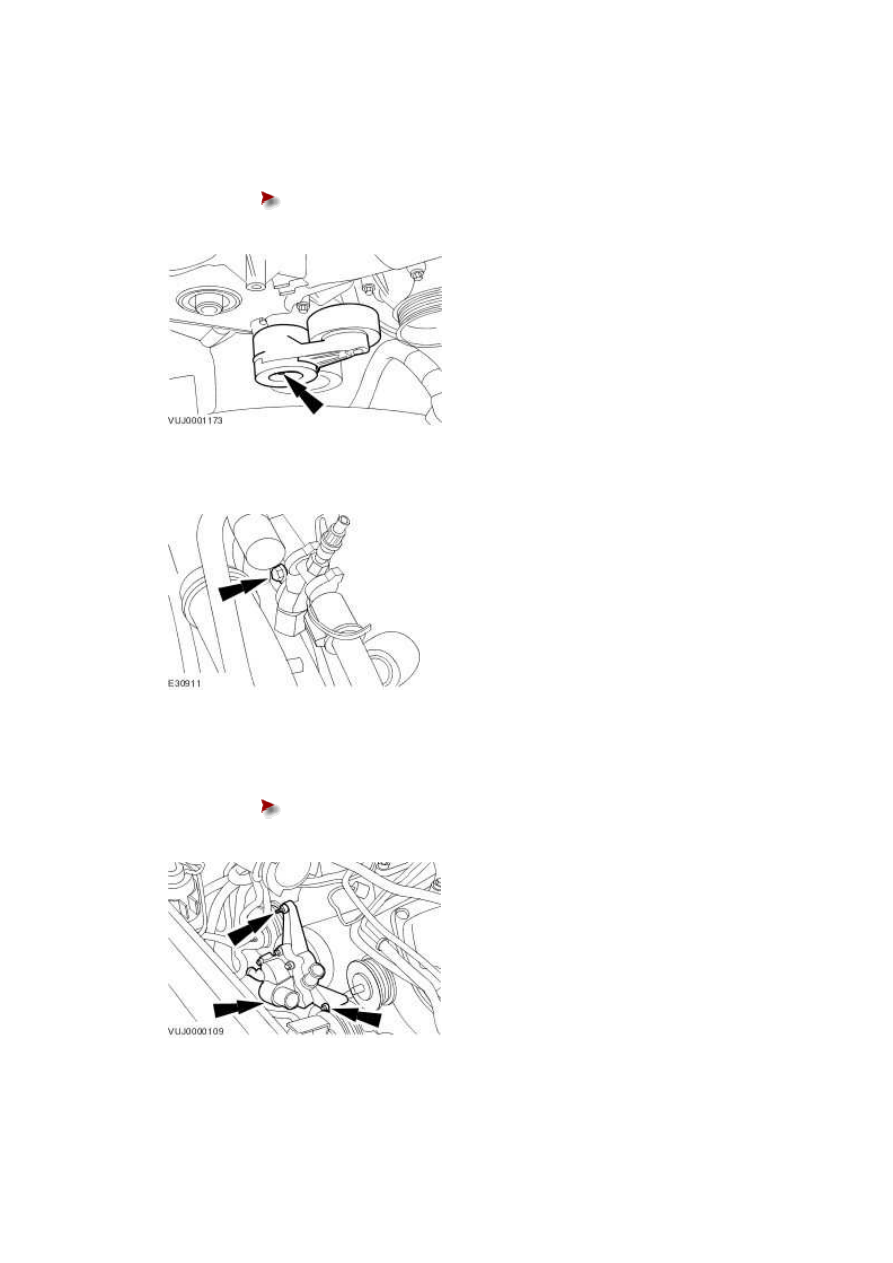

12 . Install the accessory drive belt tensioner.





Tighten to 45 Nm.











13 . Attach the fuel supply manifold retaining bolt.







14 . Install the water pump.





Tighten to 25 Nm.

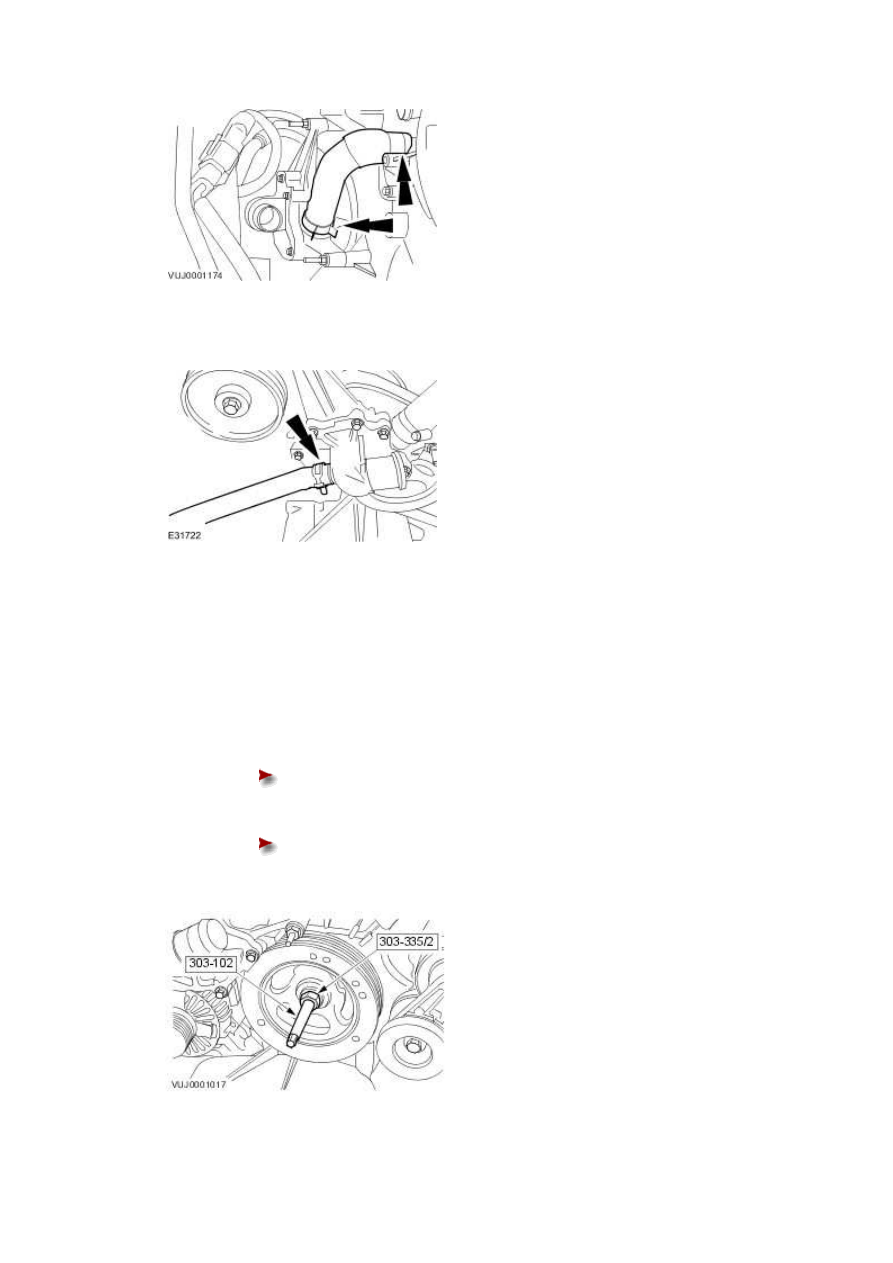

15 . Install the coolant hose.







16 . Attach the coolant hose.







17 . Install a new crankshaft front seal.

For additional information, refer to Crankshaft Front Seal (12.21.14)





18

.



Using the special tools, install the crankshaft pulley.





Coat the crankshaft pulley keyway with silicone gasket sealant meeting

Jaguar specification.







Coat the sealing surfaces of the crankshaft pulley with silicone gasket

sealant meeting Jaguar specification.









www.

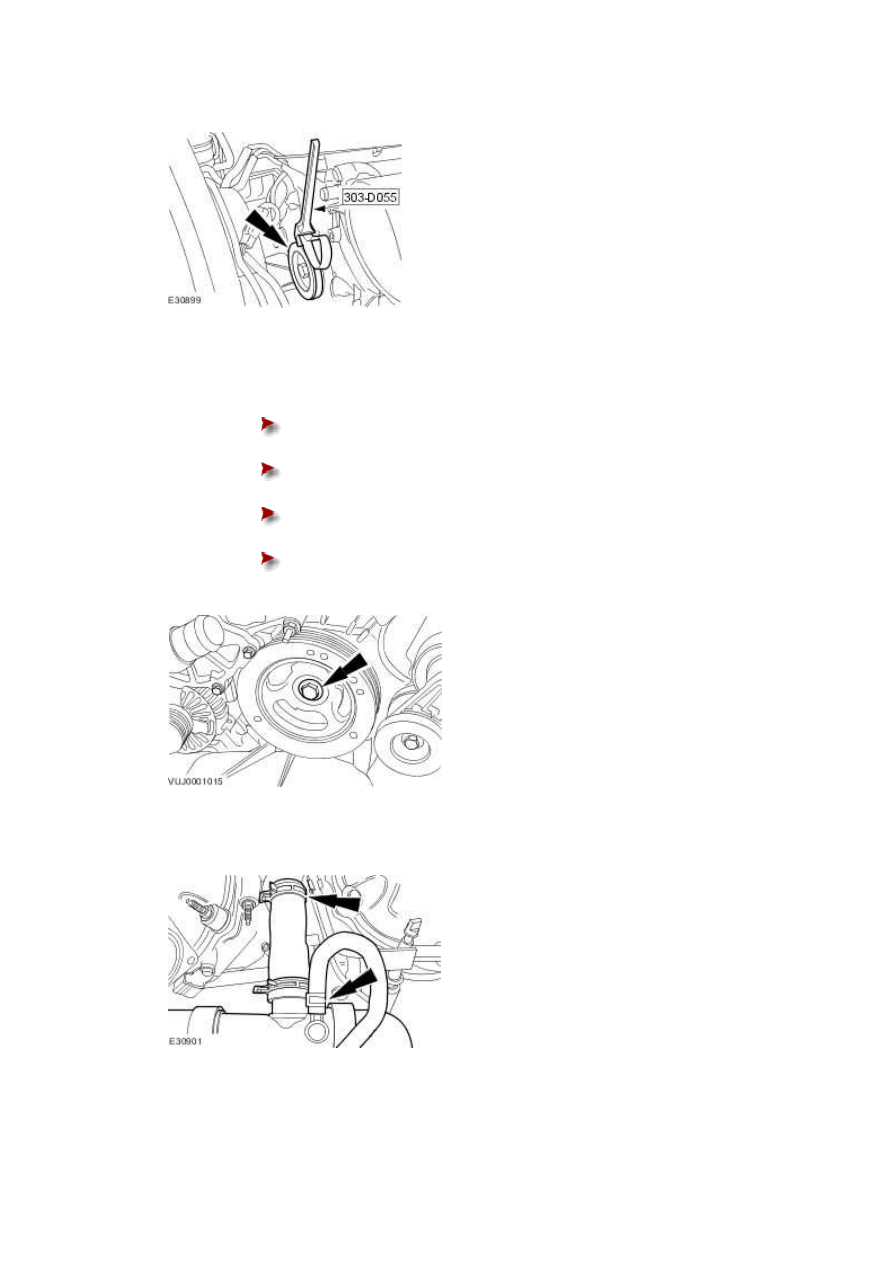

19 . Install the special tool.







20 . Install the crankshaft pulley bolt.





Torque to 120 Nm.







Loosen the bolt (minimum 1 turn).







Torque to 50 Nm.







Angle Torque to 90°.

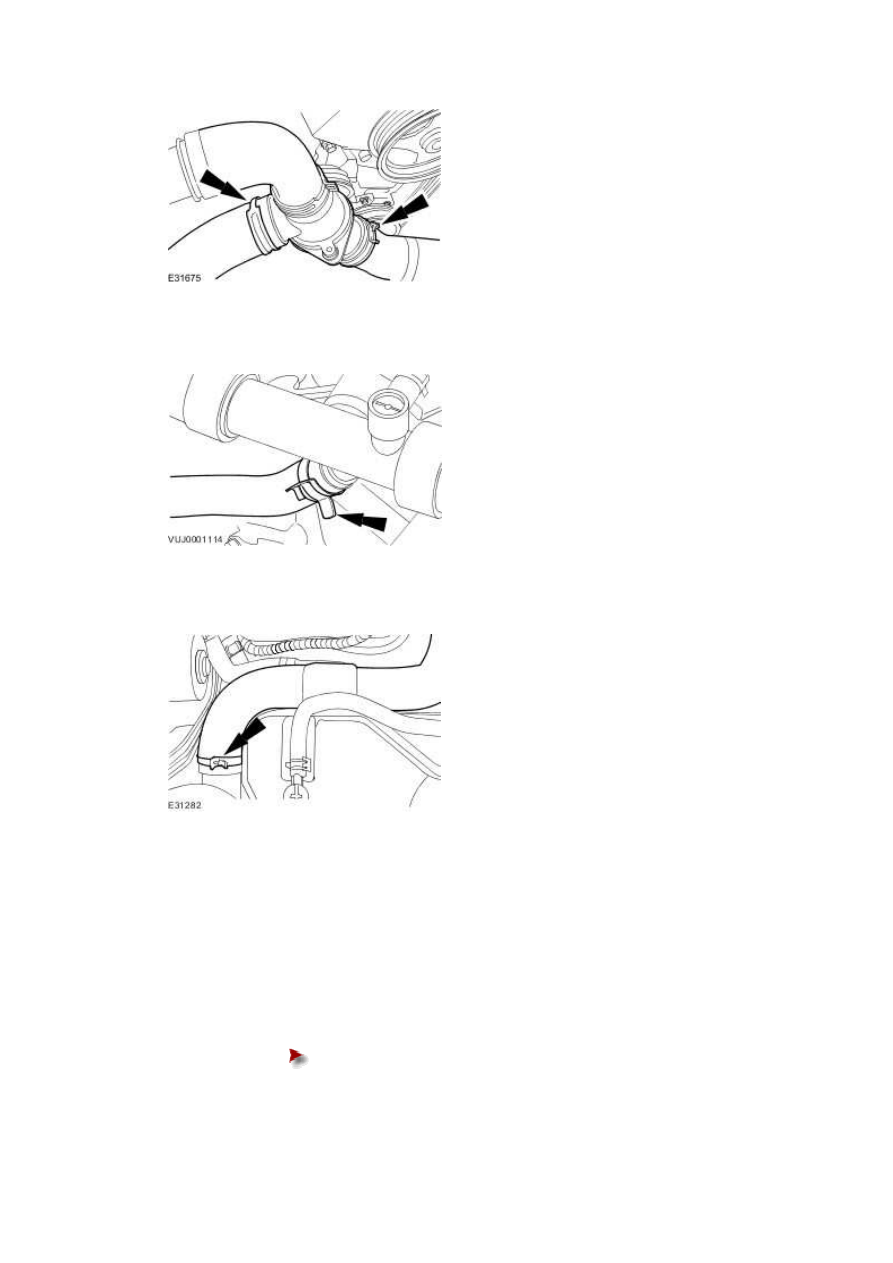

21 . Install the hose assembly.







22 . Install the hose assembly to the water pump and lower hose.







23 . Install the coolant hose to the housing assembly.







24 . Connect the radiator top coolant hose.







25 . Raise vehicle.





26 . Install the accessory drivebelt.



1) Rotate the belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the belt tensioner.





2) Install the accessory drivebelt.
