2 . NOTE:





Apply a thin film of lubricant to the steering gear bush.

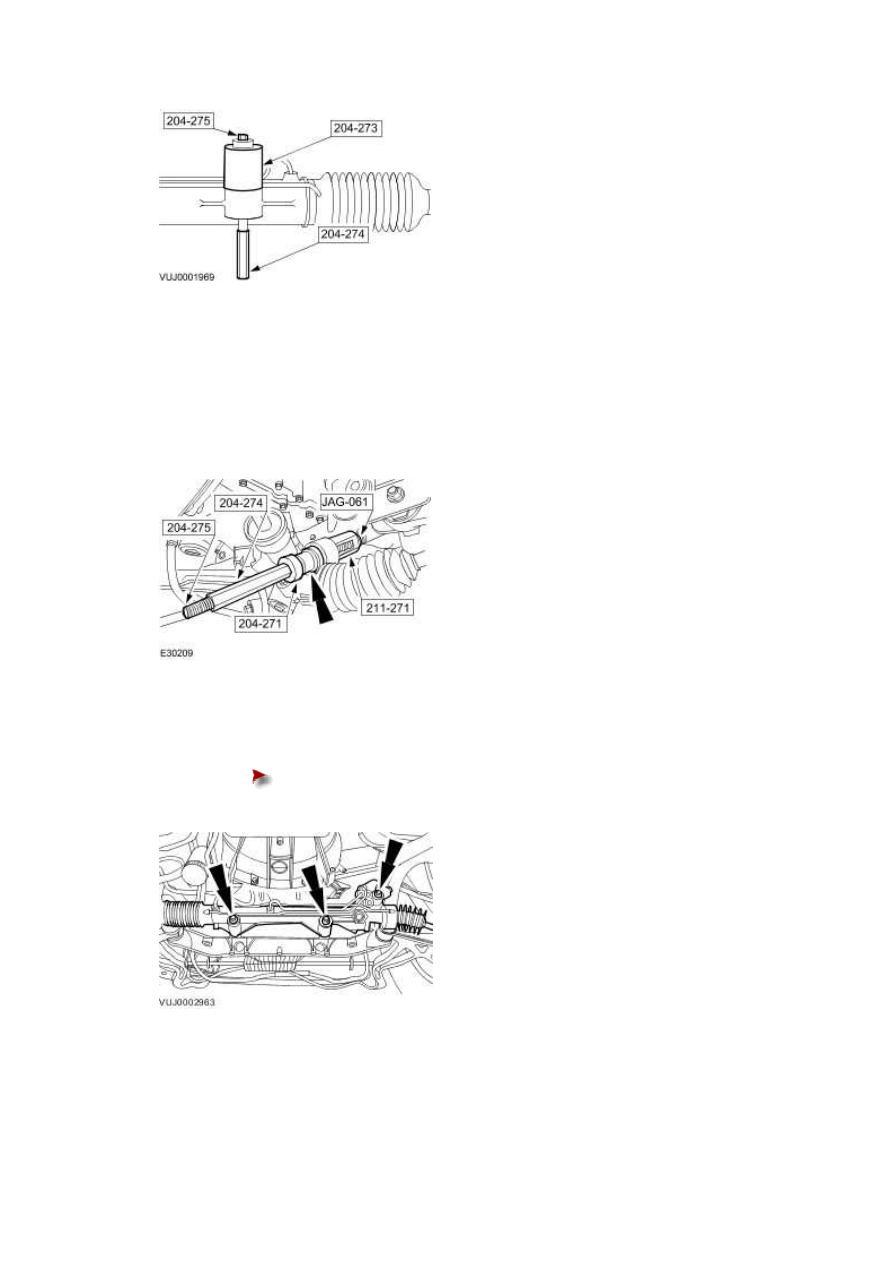

Using the special tools, install the steering gear upper bush.







3 . Install the steering gear.





Tighten to 100 Nm.

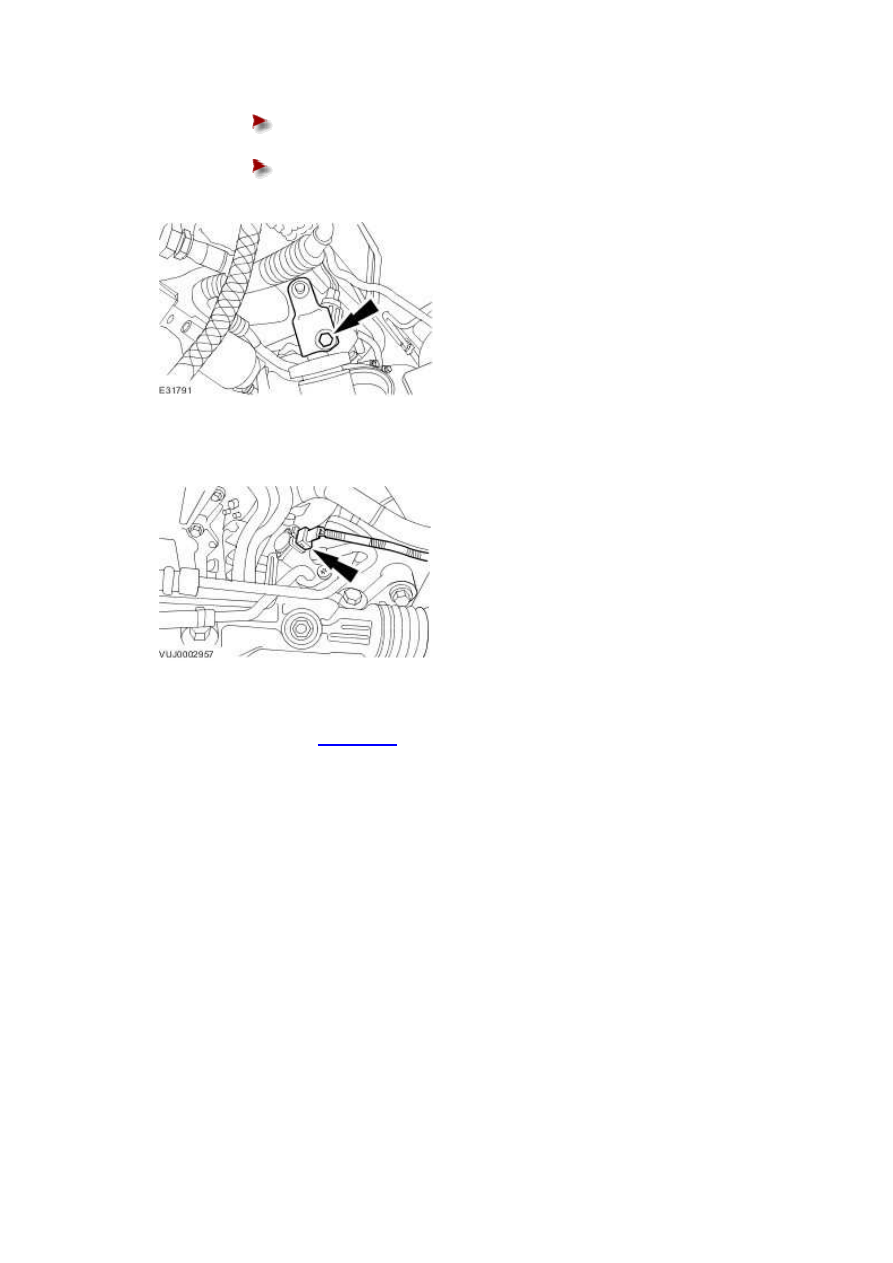

4 . Attach the lower steering column.





Install the steering gear shaft pinch bolt.







Tighten to 35 Nm.











5 . Connect the power steering control valve actuator electrical connector.







6 . Install the air deflector.

<<501-02>>









www.

211-03 : Steering linkage





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Tie-rod end retaining nut  75   55   -

Tie-rod end lock nut

55   41   -







Description and operation





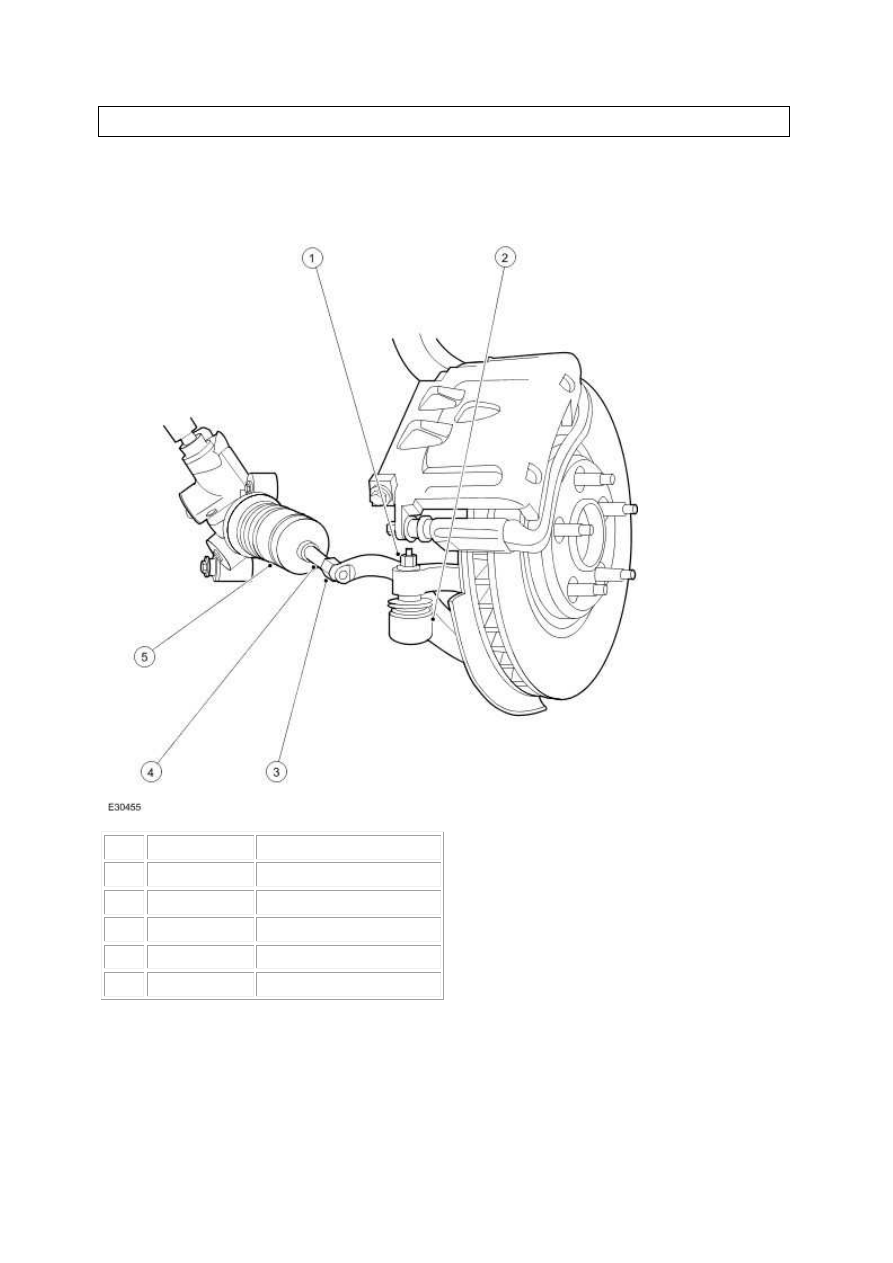

Steering Linkage



Item  Part Number

Description

1

 —

Tie-rod end retaining nut

2

 —

Tie-rod end

3

 —

Tie-rod end lock nut

4

 —

Tie-rod

5

 —

Tie-rod end boot


The left and right-hand tie-rod assemblies:

•



Transmit steering forces from the steering gear to the wheel knuckles.

•



Provide front road wheel toe setting by adjustment of the threaded outer tie-rod ends.
