Jaguar XJ (X350). Service manual - part 284





Installation



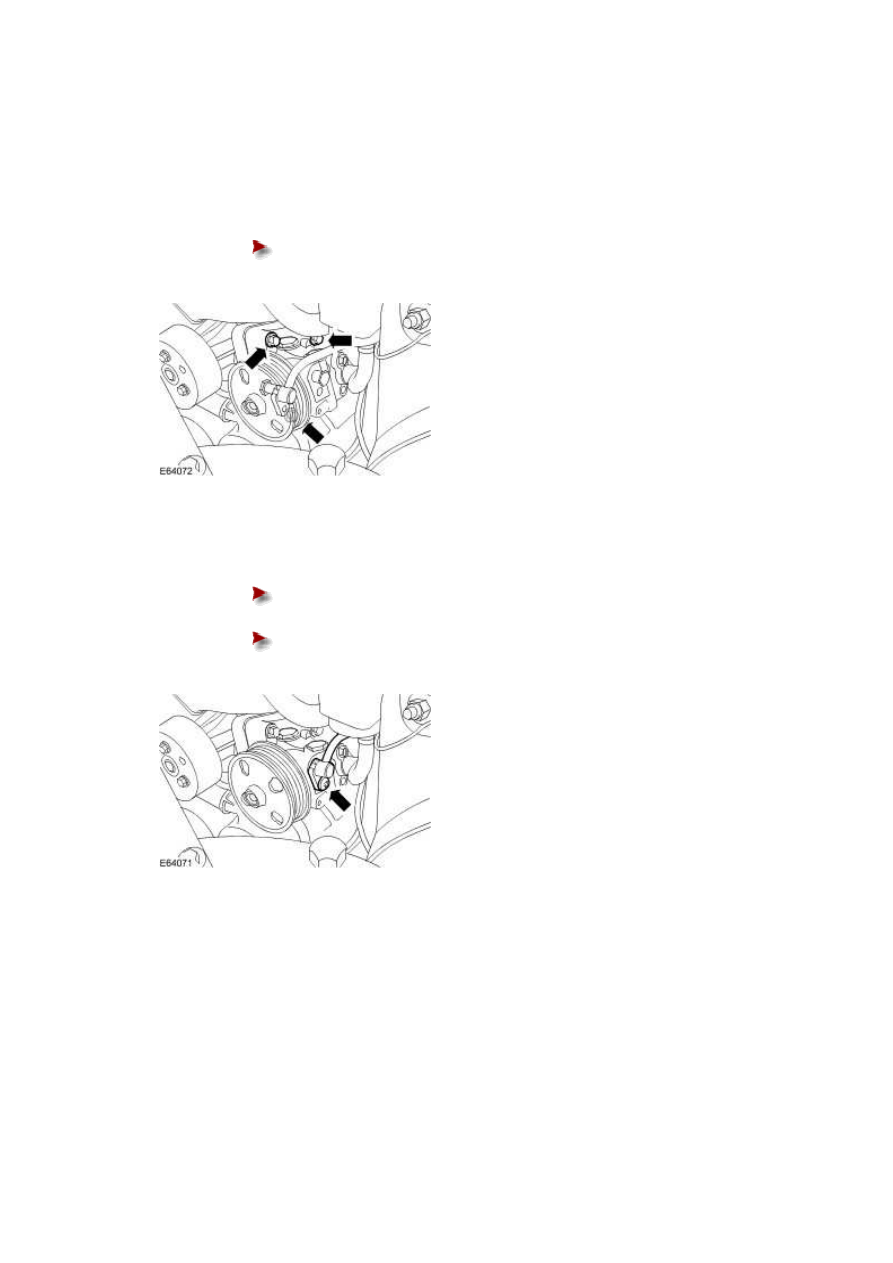

1 . To install, reverse the removal procedure.





Tighten to 22 Nm.











2 . Tighten to 22 Nm.





Install new O-ring seal.







Lubricate the new O-ring seal with power steering fluid.











3

.



NOTE:





If the pump is being replaced for leakage or noise related issues and there is no evidence

of fluid contamination, there is no need to replace the reservoir.





In some cases where the fluid clearly contains particulate matter, and the system continues to

function, flush the system with fresh fluid and replace the reservoir, as there is the possibility

that the reservoir internal filter may be damaged or faulty.



Steering Gear Bushing (57.10.30)

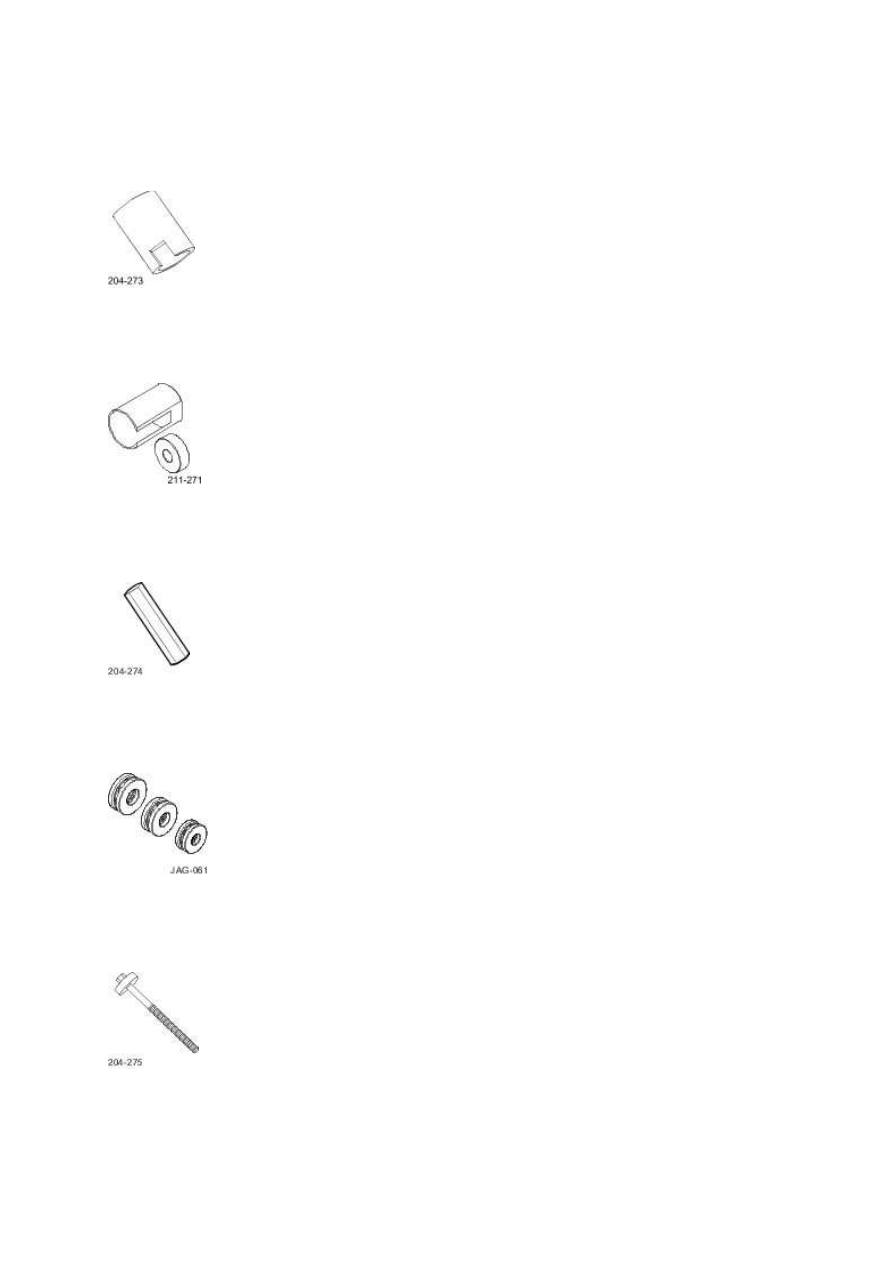

Special Service Tools





Steering gear lower bush remover and installer.

204-273







Steering gear upper bush remover and installer.

211-271







Steering gear bush remover and installer (Nut)

204-274







Bearings

JAG-061







Steering gear bush remover and installer (Bolt)

204-275

www.

Removal



1 . Center the steering wheel.





Lock in position and remove the ignition key.









2 . Remove the air deflector.

<<501-02>>







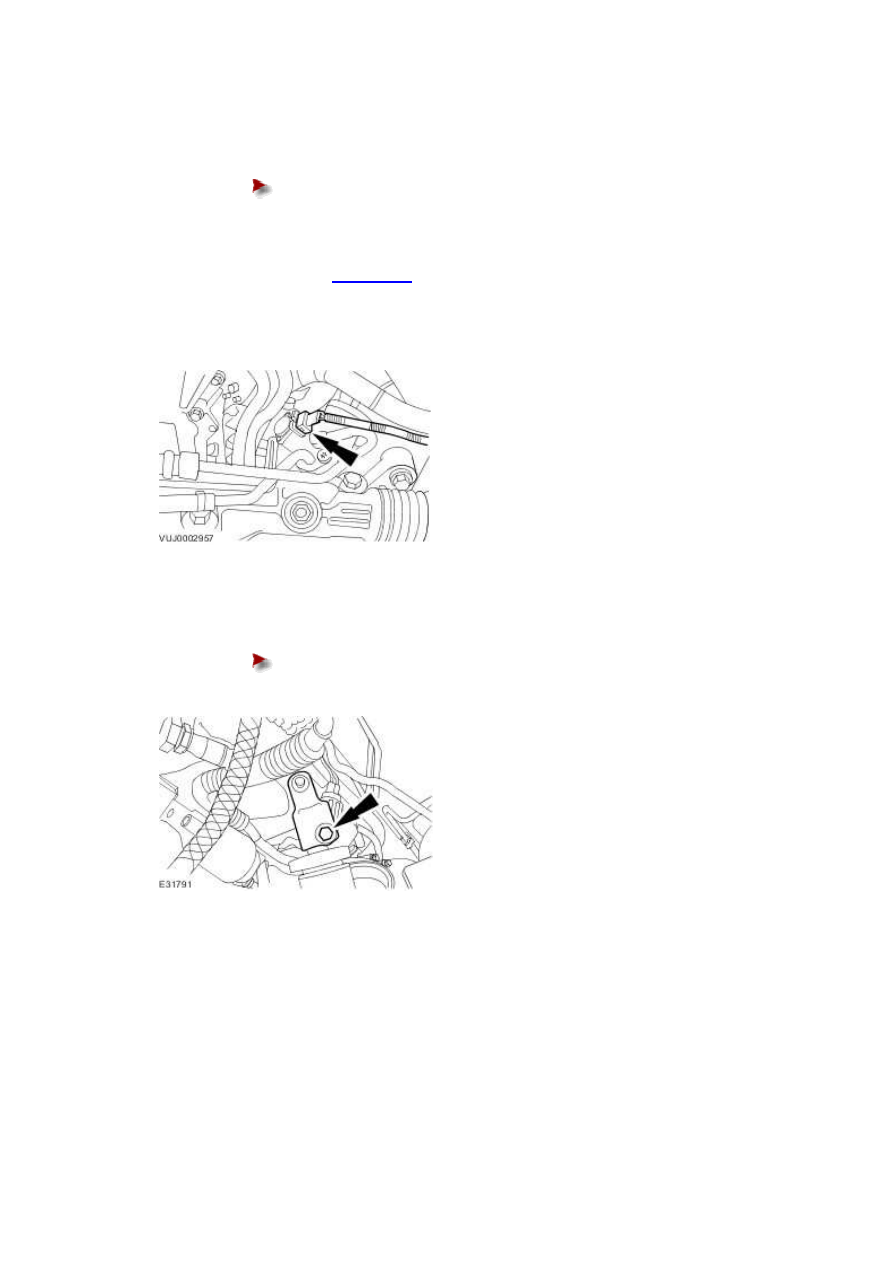

3 . Disconnect the power steering control valve actuator electrical connector.







4 . Detach the lower steering column.





Remove the steering gear shaft pinch bolt.











5 . Detach the steering gear.







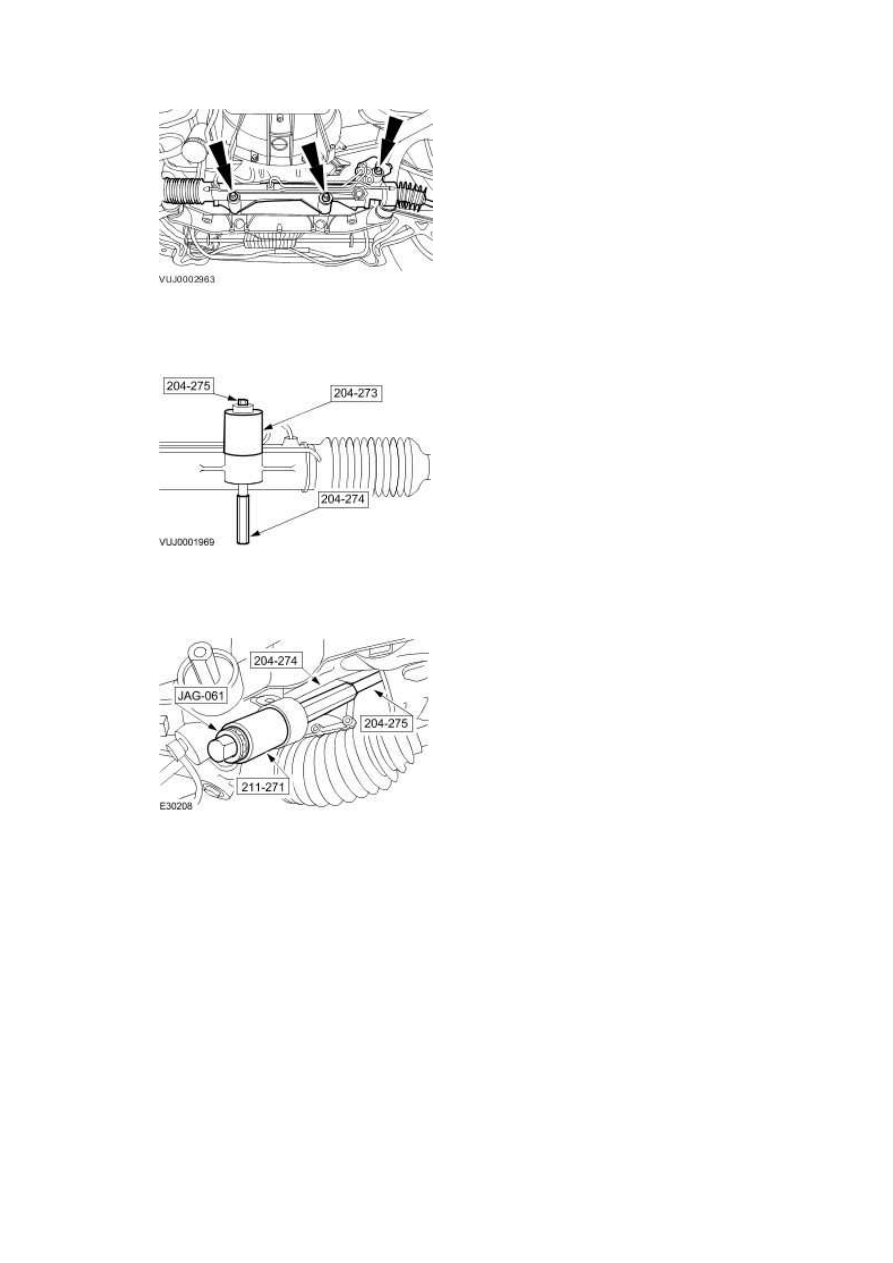

6 . Using the special tools, remove the steering gear lower bushes.







7 . Using the special tools, remove the steering gear upper bush.







Installation



1 . NOTE:





Apply a thin film of lubricant to the steering gear bushes.



Using the special tools, install the steering gear lower bushes.

www.
