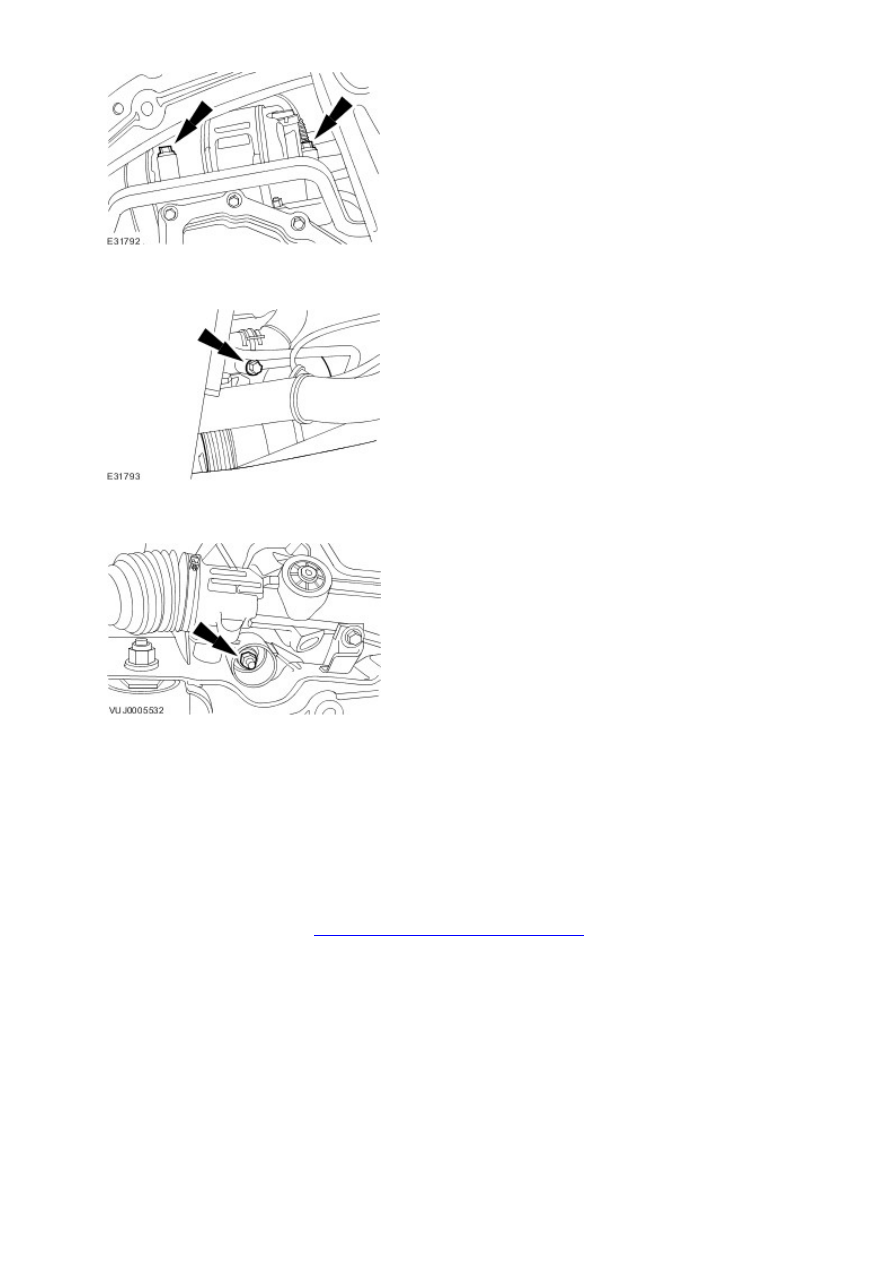

5 . Tighten to 25 Nm.





6 . Tighten to 25 Nm.





7 . Tighten to 63 Nm.





8
.

NOTE:



If the pump is being replaced for leakage or noise related issues and there is no evidence of fluid contamination,
there is no need to replace the reservoir.


In some cases where the fluid clearly contains particulate matter, and the system continues to function, flush the system
with fresh fluid and replace the reservoir, as there is the possibility that the reservoir internal filter may be damaged or
faulty.





9 . Bleed the power steering system.

For additional information, refer to

Power Steering System Bleeding (57.15.02 )





Power Steering Pump - 2.7L Diesel
(57.20.14)

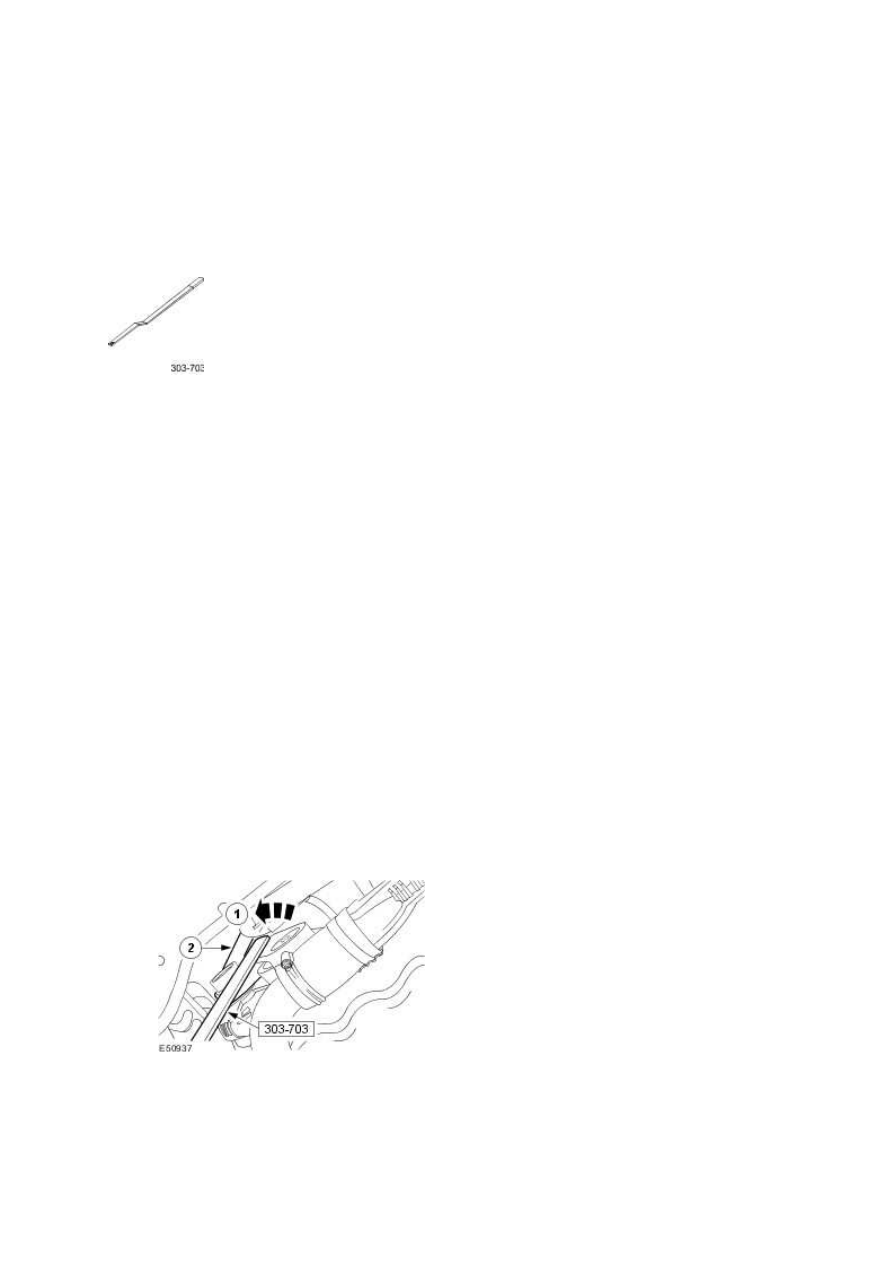

Special Service Tools





Accessory Belt Detensioner

303-703

Removal



1 . Remove the air cleaner assembly.

For additional information, refer to





2 . Remove the air deflector.

For additional information, refer to





3

.



Detach the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Detach the accessory drive belt.









www.



4 . Lower the vehicle.





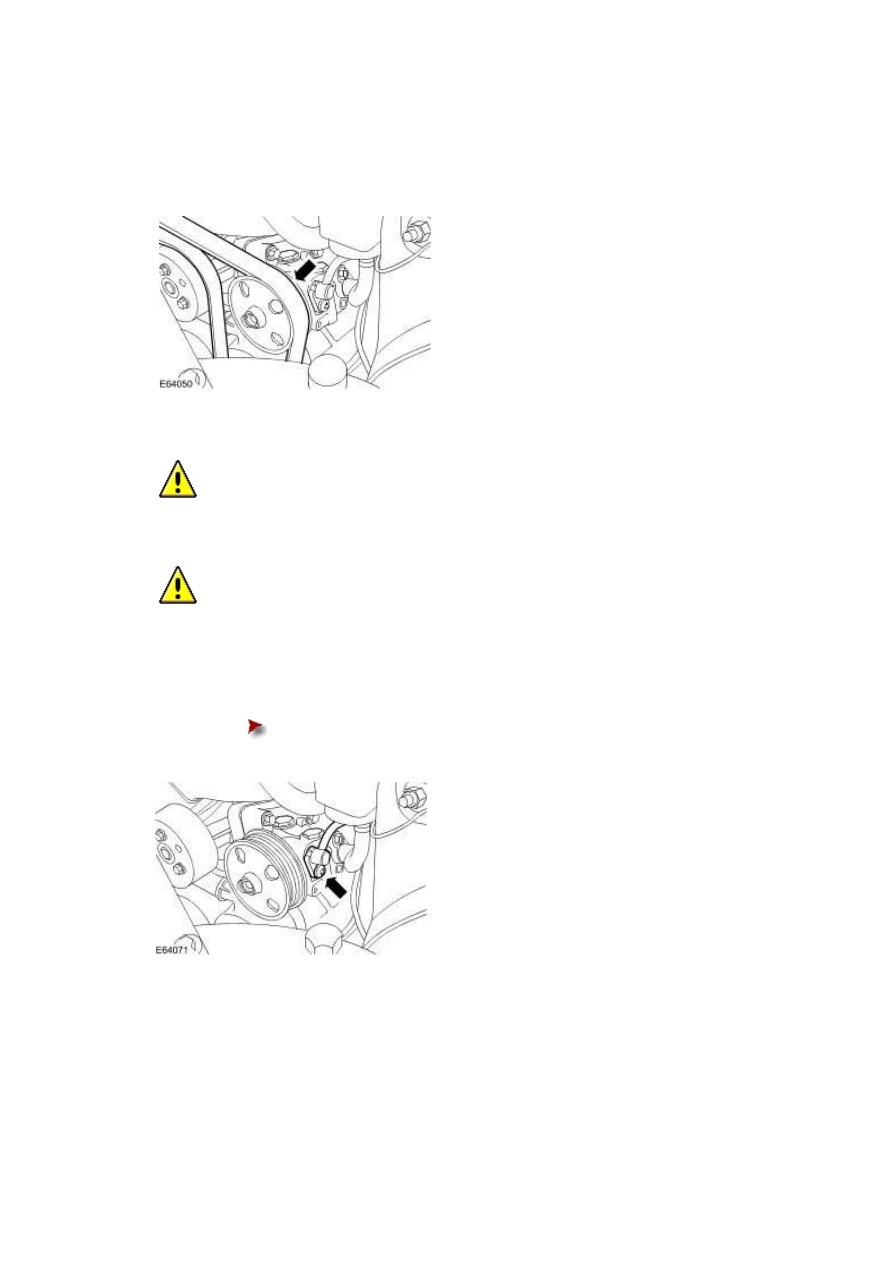

5 . Detach the accessory drive belt from the power steering pump pulley.







6

.



  CAUTION: Cap the power steering lines to prevent loss of fluid and dirt ingress.





  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





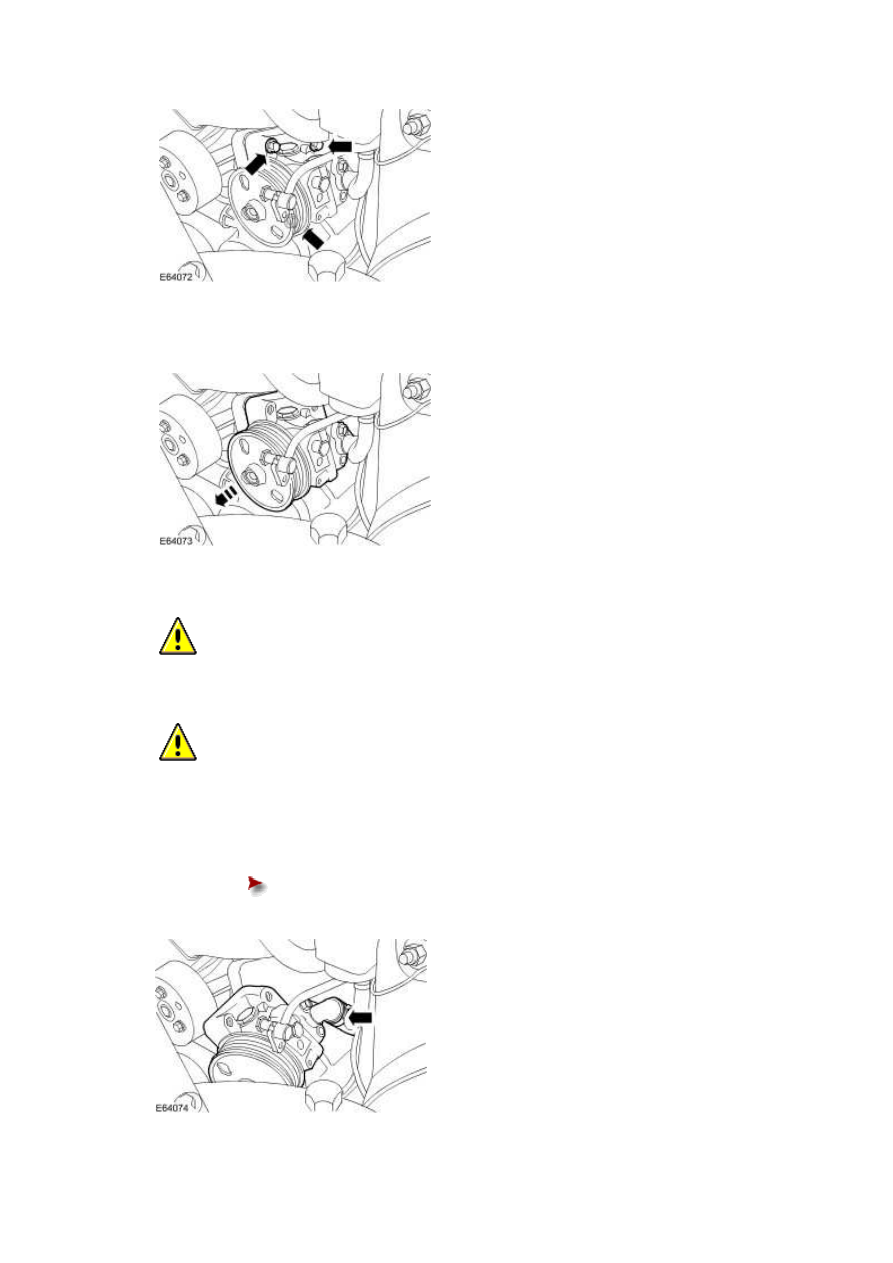

Disconnect the power steering pump to steering gear pressure line.





Remove and discard the O-ring seal.











7 . Remove the power steering pump retaining bolts.







8 . Reposition the power steering pump forwards.







9

.



  CAUTION: Cap the power steering lines to prevent loss of fluid and dirt ingress.





  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Remove the power steering pump.





Detach the hose.
