Jaguar XJ (X350). Service manual - part 286



Steering geometry adjustments must only be carried out with the vehicle on turn plates to
allow the wheels to move during adjustment.


The left and right-hand steering rack boots:

•



Are installed between the steering rack and the tie-rod ends.

•



Are of the concertina type.

•



Are to prevent the ingress of foreign matter.





NOTE:

Diagnosis and testing





Steering Linkage

For additional information, refer to

<<211-00>>







www.

Removal and installation





Steering Gear Boot (57.10.29)

Removal



1 . Remove the tie rod end.

For additional information, refer to





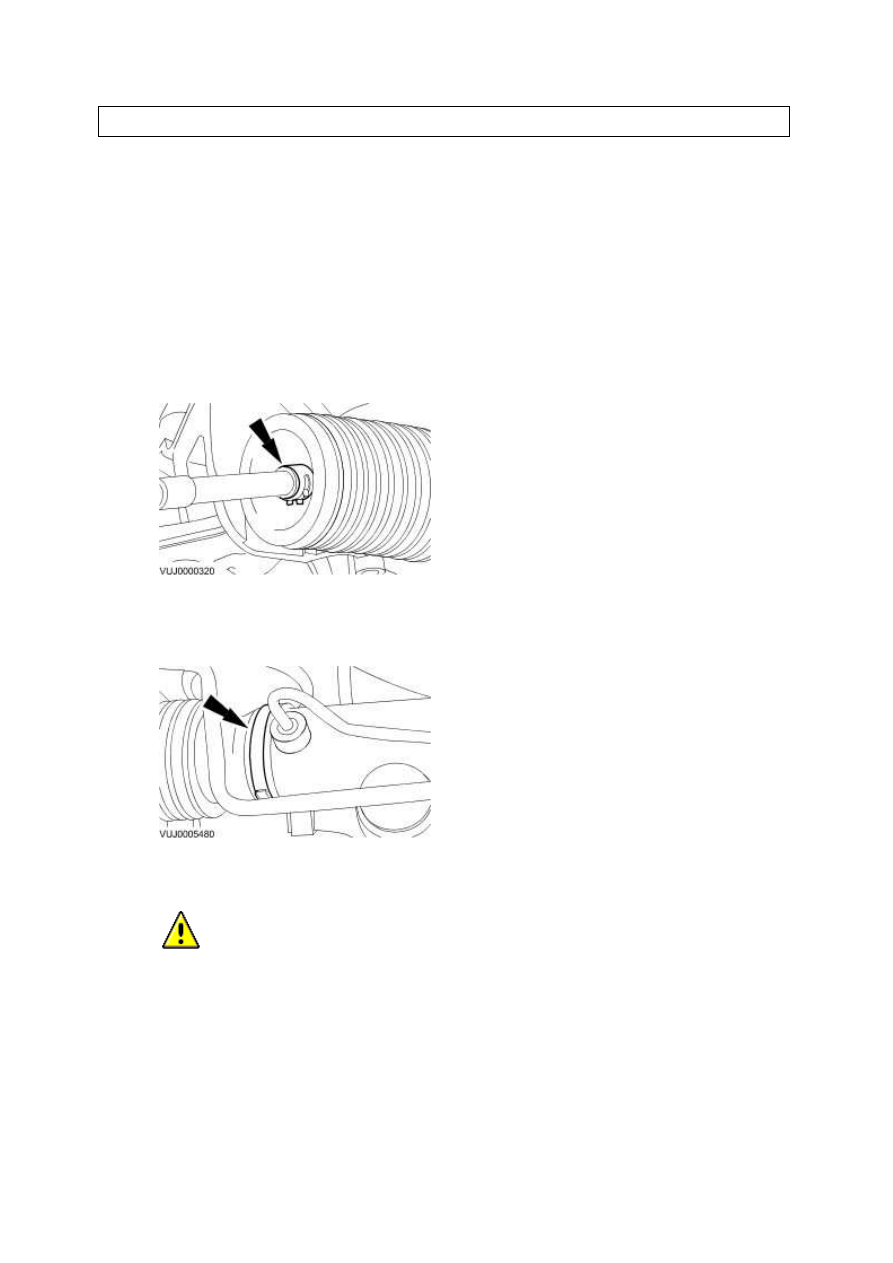

2 . Remove and discard the tie-rod boot outer retaining clamp.







3 . Remove and discard the tie-rod boot inner retaining clamp.







4

.



  CAUTION: Make sure the area is washed down thoroughly before removing the

steering gear boot.





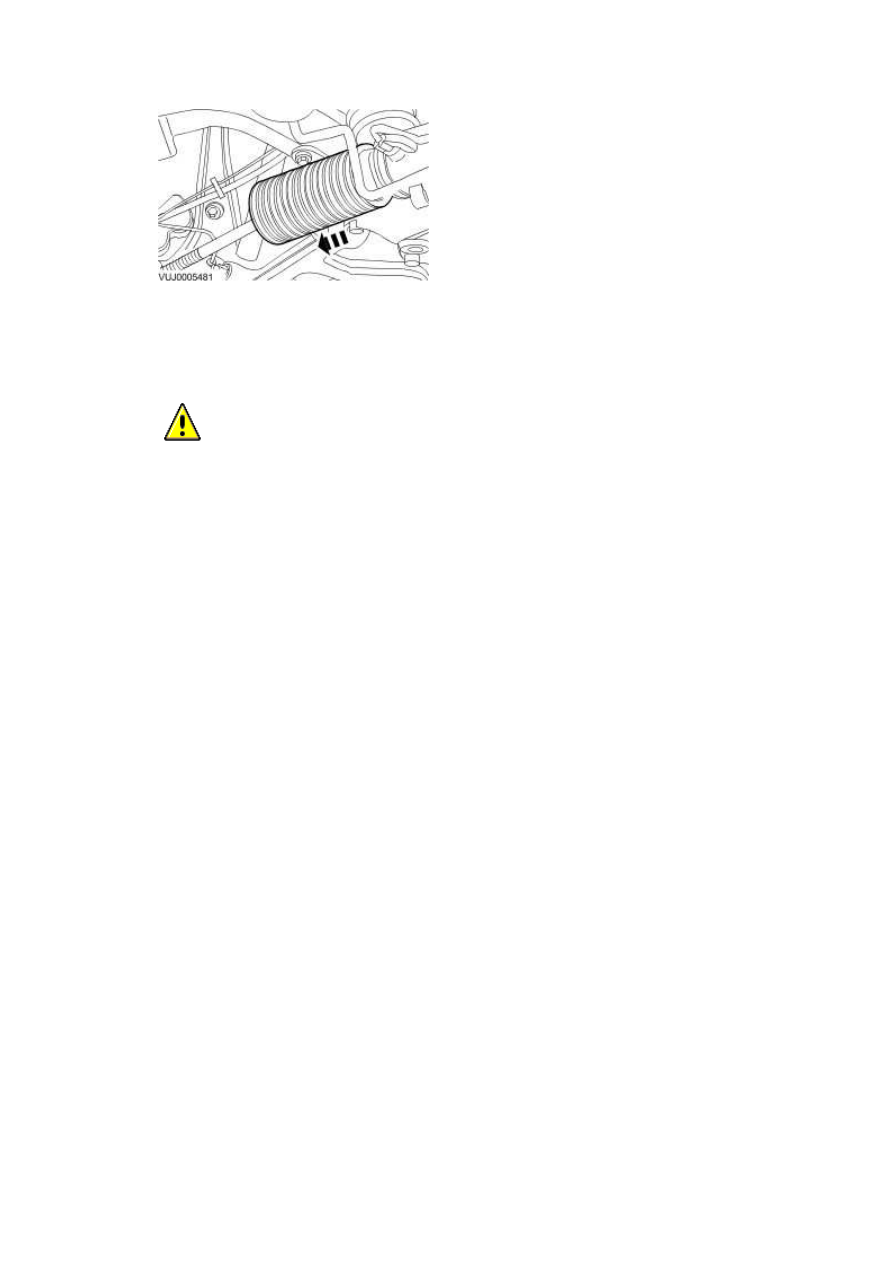

Remove the tie-rod boot.







Installation



1 .

  CAUTION: Make sure the tie-rod is clean before installing the steering gear boot.



NOTE:





Install new retaining clamps.



To install, reverse the removal procedure.
