Электросхемы. Электростеклоподъемник двери водителя - Хендай Солярис

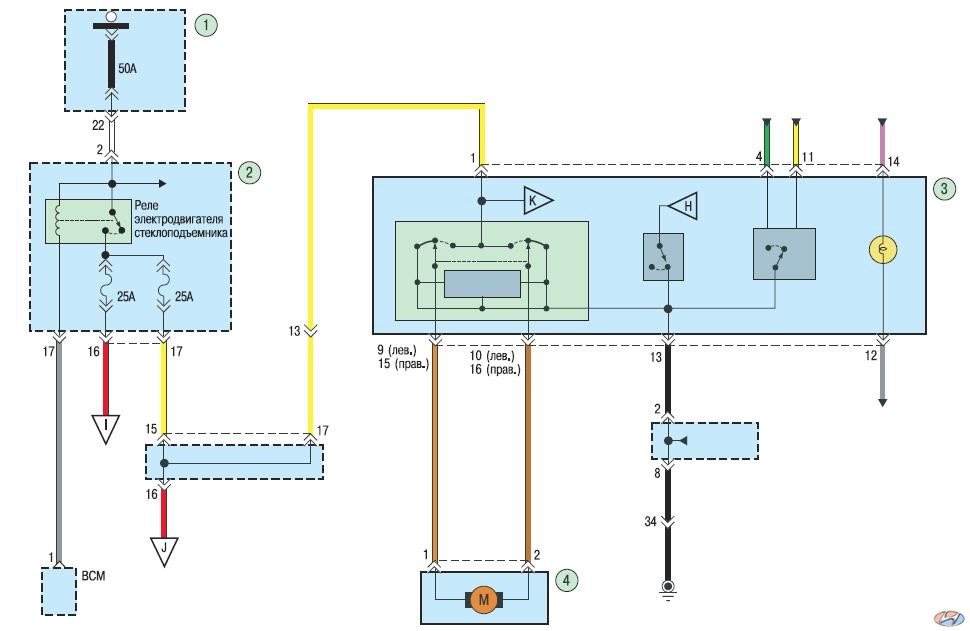

Схема 24. Электростеклоподъемник двери водителя (без интеллектуального модуля привода стеклоподъемников): 1 – блок реле и предохранителей в моторном отсеке; 2 – блок реле и предохранителей в салоне автомобиля; 3 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей; 4 – электродвигатель стеклоподъемника двери водителя.
