Электросхемы. Свет заднего хода - Хендай Солярис

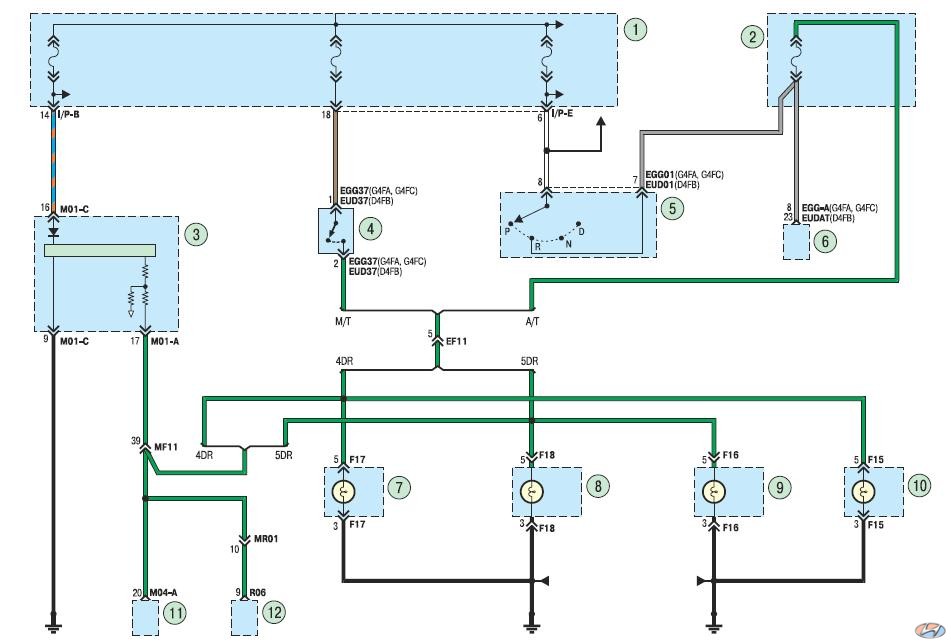

Схема 16. Свет заднего хода: 1 – монтажный блок в салоне автомобиля; 2 – монтажный блок в моторном отсеке; 3 – комбинация приборов; 4 – выключатель света заднего хода; 5 – селектор автоматической коробки передач; 6 – модуль управления трансмиссией; 7, 8 – лампа габаритного огня правого заднего фонаря; 9, 10 – лампа габаритного огня левого заднего фонаря; 11 – модуль управления электрооборудованием кузова; 12 – зеркало заднего вида с функцией автоматического затемнения.
