Электросхемы. Электрокорректор света фар - Хендай Солярис

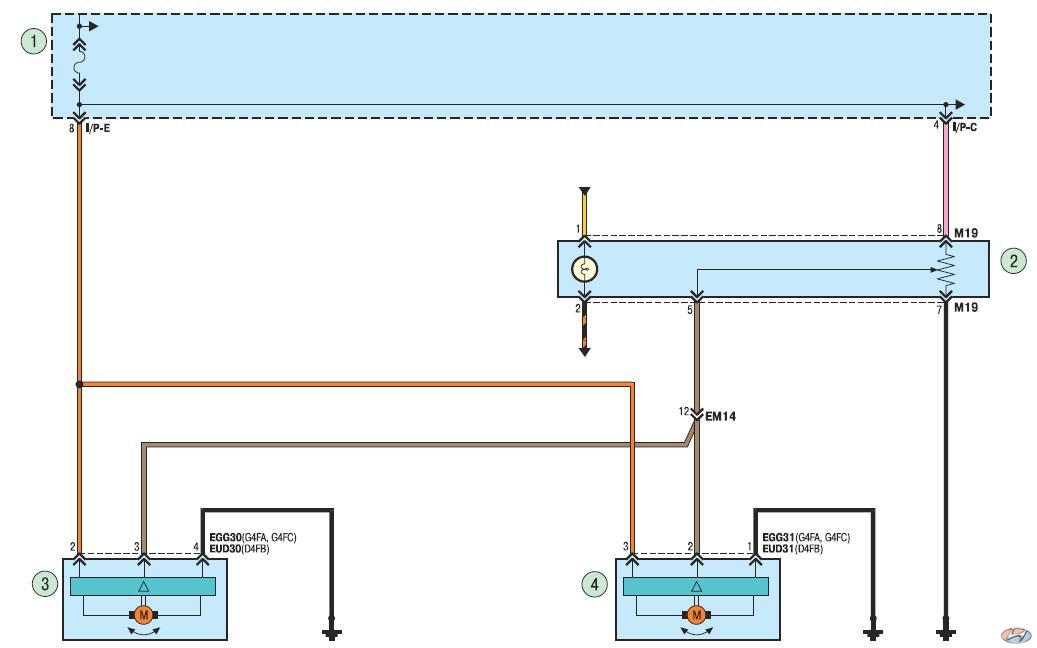

Схема 11. Электрокорректор света фар: 1 – монтажный блок в салоне автомобиля; 2 – регулятор электрокорректора света фар; 3 – левый электрокорректор; 4 – правый электрокорректор.
