Электросхемы. Электростеклоподъемник передней пассажирской двери - Хендай Солярис

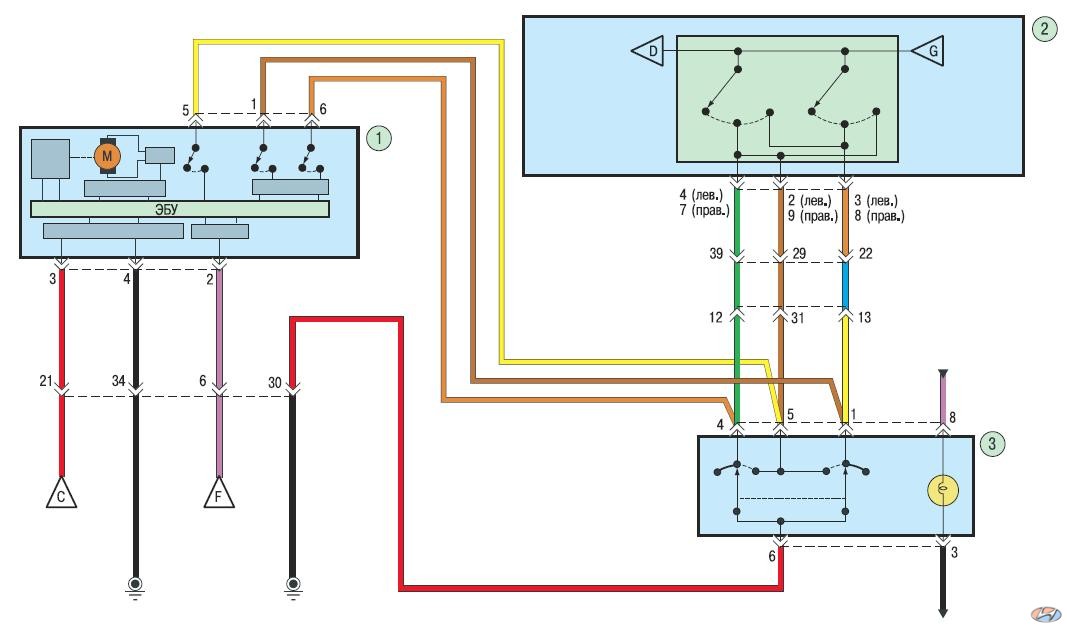

Схема 22. Электростеклоподъемник передней пассажирской двери (с интеллектуальным модулем привода): 1 – интеллектуальный модуль привода стеклоподъемника передней пассажирской двери; 2 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников); 3 – клавиша управления электростеклоподъемником передней пассажирской двери.
