Электросхемы. Аудиосистема б - Хендай Солярис

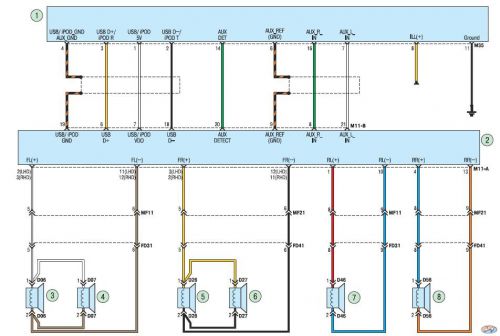

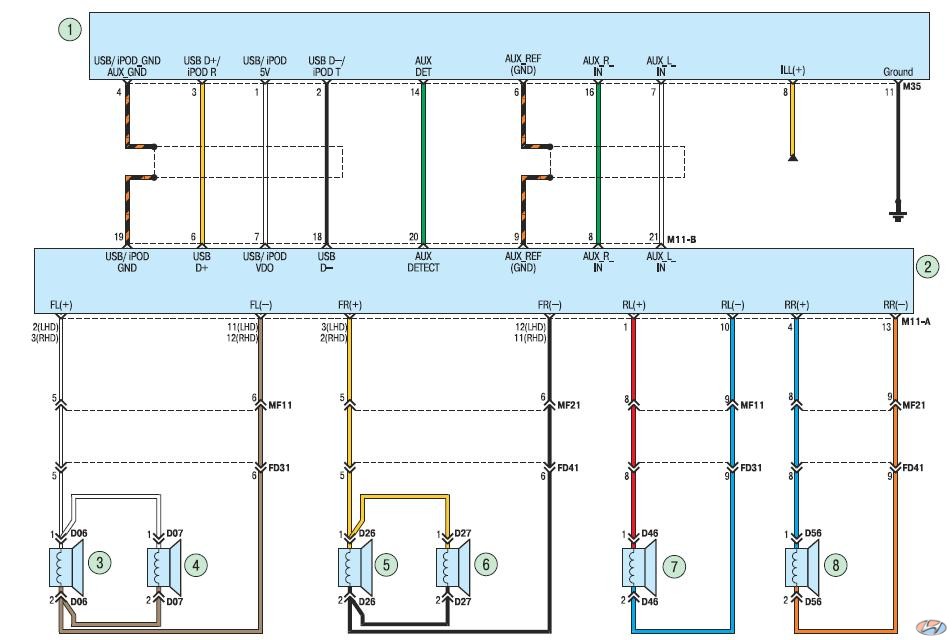

Схема 19б. Аудиосистема: 1 – блок подключения мультимедийных устройств; 2 – головное устройство аудиосистемы; 3 – динамик, расположенный в обивке двери водителя; 4 – левый передний высокочастотный динамик; 5 – динамик, расположенный в обивке двери переднего пассажира; 6 – правый передний высокочастотный динамик; 7 – динамик, расположенный в обивке левой задней двери; 8 – динамик, расположенный в обивке правой задней двери.
