Ford Fiesta (2016). Manuel du propriétaire - 12





client que vous devrez remplir, signer et
renvoyer au BBB en prenant soin de joindre
une preuve de propriété du véhicule. À la
réception, le BBB étudiera l'admissibilité
de la demande en vertu des lignes
directrices du programme.

Vous pouvez obtenir de plus amples
renseignements en communiquant
avec le programme AUTO LINE du BBB
au 1-800-955-5100 ou en écrivant à
l’adresse :

BBB AUTO LINE
3033 Wilson Boulevard, Suite 600
Arlington, Virginie 22201

Vous pouvez également présenter une
demande d'admissibilité au programme
AUTO LINE du BBB en appelant le Centre
des relations avec la clientèle Ford Motor
Company au 1-800-392-3673.

Nota :

Ford Motor Company se réserve le

droit de modifier les critères d'admissibilité
et les procédures ou de mettre fin au
processus en tout temps sans préavis et
sans obligation.

UTILISATION DU PROGRAMME
DE MÉDIATION ET
D'ARBITRAGE (CANADA
SEULEMENT)

Dans le cas des véhicules livrés aux
concessionnaires canadiens autorisés. Si
les efforts déployés par Ford Canada et le
concessionnaire autorisé pour résoudre un
problème de service lié à un défaut de
matériau ou de fabrication vous semblent
insatisfaisants, Ford Canada participe à un
programme de médiation et d'arbitrage
impartial indépendant géré par le
Programme d'arbitrage pour les véhicules
automobiles du Canada (PAVAC).

Ce programme d'arbitrage constitue un
moyen simple et relativement rapide pour
résoudre un différend quand tous les
autres efforts visant à obtenir un règlement
ont échoué. Cette procédure sans frais
pour vous a été mise sur pied dans le but
d'éliminer le recours aux poursuites
judiciaires longues et coûteuses.

Dans le cadre du programme du PAVAC,
des arbitres indépendants impartiaux
tiennent des audiences dans un contexte
informel à des dates et des endroits qui
conviennent aux différentes parties. Les
arbitres impartiaux examinent les positions
des parties, prennent des décisions et, le
cas échéant, rendent un jugement pour
résoudre les litiges. Les décisions du
PAVAC sont rapides, équitables et
définitives, et la sentence de l'arbitre lie le
plaignant et Ford Canada.

Les services du PAVAC sont offerts dans
tous les territoires et toutes les provinces
du Canada. Pour obtenir de plus amples
renseignements, sans frais ni obligation,
appelez directement l'administrateur
provincial du PAVAC au 1 800 207-0685,
ou visitez le site www.camvap.ca.

POUR OBTENIR DE L'AIDE
HORS DES ÉTATS-UNIS ET DU
CANADA

Avant d'exporter votre véhicule dans un
pays étranger, communiquez avec
l'ambassade ou le consulat de ce pays.
Ces représentants pourront vous
renseigner sur les lois locales régissant
l'immatriculation des véhicules et sur les
endroits où vous pourrez vous procurer de
l'essence sans plomb ou du carburant
diesel à teneur en soufre adéquate.

Si vous ne pouvez pas trouver le carburant
recommandé pour votre véhicule,
communiquez avec notre Centre de
relation avec la clientèle.

183

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Assistance à la clientèle

L'utilisation d'un carburant inapproprié
sans conversion dans votre véhicule peut
réduire l'efficacité de vos dispositifs
antipollution, provoquer des cliquetis ou
des dommages graves au moteur. Ford du
Canada ou Ford Motor Company décline
toute responsabilité en cas de dommages
provoqués par l'utilisation d'un carburant
inapproprié. L'utilisation d'un carburant
inapproprié peut également rendre plus
difficile le retour de votre véhicule aux É.-U.

Si une intervention s'impose sur votre
véhicule quand vous voyagez ou résidez
dans les régions de l'Asie-Pacifique,
l'Afrique du Sud du Sahara, les Îles Vierges
américaines, Puerto Rico, l'Amérique
centrale, les Caraïbes, Israël et le
Moyen-Orient, communiquez avec le
concessionnaire autorisé le plus près. Si le
concessionnaire autorisé ne peut pas vous
aider, communiquez avec le Centre d'aide
à la clientèle correspondant.

FORD MOTOR COMPANY

Centre de relation avec la clientèle
dans :

Adresse électronique

Télécopieur

Téléphone

Centre de relation

avec la clientèle

apemcrc@ford.com

s.o.

s.o.

Asie-Pacifique

expcac@ford.com

-

+1 313 594 4857

Caraïbes et

Amérique du Sud

menacac@ford.com

971 4 3327 266

FORD

Ford Moyen-Orient

80004443673

Lincoln

80004441067

EAU

80004441066

Arabie Saoudite

8008443673

Utilisateurs de cellu-

laires et cellulaires

Zain en Arabie saou-

dite

800850078

prcac@ford.com

s.o.

+1-800-841-3673

Porto Rico et É.-U.

Îles vierges

expcac@ford.com

+1 313 390 0804

+1-313-594-4857

Afrique du Sud du

Sahara

infokr1@ford.com ou

infokr@lincoln.com

s.o.

+63-2-717-6410

Corée du Sud

184

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Assistance à la clientèle

Si vous achetez votre véhicule en Amérique
du Nord et que vous déménagez par la
suite à l'un des endroits énumérés
précédemment, signalez le numéro
d'identification de votre véhicule (NIV) et
votre nouvelle adresse à Ford Motor
Company Trade Services par courriel à
l'adresse : expcso@ford.com.

Si vous vous trouvez dans tout autre pays
étranger, communiquez avec le
concessionnaire autorisé le plus près. Si
vous n'obtenez pas satisfaction,
adressez-vous au directeur des ventes, au
directeur du service technique ou au
directeur des relations avec la clientèle de
la concession. Si vous avez besoin d'une
assistance ou de précisions
supplémentaires, veuillez communiquer
avec le Centre de relations avec la clientèle
pertinent figurant dans la liste ci-dessus.

Les clients aux États-Unis doivent
composer le 1 800 392-3673.

COMMANDE D'UN GUIDE DU
PROPRIÉTAIRE ADDITIONNEL

Pour commander les publications
présentes dans cette pochette, veuillez
communiquer avec Helm Inc. à :

HELM, INCORPORATED
47911 Halyard Drive
Plymouth, Michigan 48170 (États-Unis)
Attention : Service à la clientèle

ou appelez sans frais au 1 800 782-4356
pour recevoir un catalogue gratuit des
publications offertes

Ouvert du lundi au vendredi, de 8 h à 18 h
HNE

Vous pouvez aussi joindre Helm Inc. sur
son site Web :

www.helminc.com

(L'achat d'articles figurant dans le
catalogue peut se faire par carte de crédit,
chèque ou mandat.)

Pour obtenir une copie du Guide du
propriétaire en français

Vous pouvez obtenir un guide du
propriétaire en français chez votre
concessionnaire autorisé ou en
communiquant avec HELM, Inc. à l'aide
des renseignements de contact indiqués
précédemment dans cette section.

DÉCLARATION DES DÉFAUTS
COMPROMETTANT LA
SÉCURITÉ (É.-U. SEULEMENT)

E142557

Si vous croyez que votre véhicule
présente une défectuosité qui
pourrait causer un accident ou des
blessures graves ou mortelles,
informez immédiatement la
National Highway Traffic Safety
Administration (NHTSA) et Ford
Motor Company.

Si la NHTSA reçoit d'autres
plaintes similaires, elle peut ouvrir
une enquête et ordonner le
lancement d'une campagne de
rappel et de réparation lorsqu'elle
détermine qu'un défaut
compromettant la sécurité touche
un groupe de véhicules. Toutefois,
la NHTSA ne peut pas intervenir
dans le cas d'un différend entre le
client, son concessionnaire et Ford
Motor Company.

185

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Assistance à la clientèle

Pour communiquer avec la
NHTSA, appelez la ligne directe
en matière de sécurité automobile
au 1 888 327-4236 (ATS :
1 800 424-9153). Vous pouvez
également visiter le site Web
http://www.safercar.gov ou écrire
à l'adresse suivante :

Administrator

1200 New Jersey Avenue,
Southeast

Washington, D.C. 20590

Le site Web
http://www.safercar.gov présente
également d'autres
renseignements relatifs à la
sécurité automobile.

DÉCLARATION DES DÉFAUTS
COMPROMETTANT LA
SÉCURITÉ (CANADA
SEULEMENT)

Si vous craignez qu'une
défectuosité de votre véhicule
puisse entraîner un accident, des
blessures ou la mort, informez-en
immédiatement Transport
Canada et Ford Canada.

Coordonnées de Transport Canada

www.tc.gc.ca/eng/motorvehiclesafety/safevehicles-defec-
tinvestigations-index-76.htm (anglais)

Site
Web

www.tc.gc.ca/fra/securiteautomobile/VehiculesSecuritaires-
Enquetes-index-76.htm (français)

Site
Web

1–800–333–0510

Télé-
phone

Coordonnées de Ford Canada

www.ford.ca

Site
Web

1–800–565-3673

Télé-
phone

186

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Assistance à la clientèle

TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

Boîte à fusibles du compartiment
moteur

E206972

E206971

Composant protégé

Intensité

Numéro de

fusible

Module des freins antiblocage.

40 A

F1

Contrôle de stabilité.

60 A

187

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Intensité

Numéro de

fusible

Module des freins antiblocage.

Relais du motoventilateur de refroidissement.

40 A

F2

Relais grande vitesse de ventilateur de refroidissement.

5

60 A

Boîte à fusibles de l'habitacle.

60 A

F3

Module de commande de carrosserie.

20 A

F4

Verrouillage électrique des portes.

Non utilisé.

-

F5

Relais de ventilateur d'habitacle.

40 A

F6

Ventilateur d'habitacle.

Non utilisé.

-

F7

Non utilisé.

-

F8

Relais d'antibrouillard avant.

7,5 A

F9

Relais de feux de route.

Module de commande de carrosserie.

15 A

F10

Feux extérieurs côté droit.

Module de commande de carrosserie.

15 A

F11

Feux extérieurs côté gauche.

Non utilisé.

-

F14

Non utilisé.

-

F15

Non utilisé.

-

F16

Non utilisé.

-

F17

Non utilisé.

-

F18

Injecteurs.

30 A

F19

Non utilisé.

-

F20

Débitmètre d'air massique.

2

7,5 A

F21

Injecteurs.

10 A

Module de commande du groupe motopropulseur.

15 A

F22

Capteur de position de l'arbre à cames.

15 A

F23

188

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Intensité

Numéro de

fusible

Sonde à oxygène chauffante.

Bobine d'allumage.

3

15 A

F24

Bobine d'allumage.

2

20 A

Calage variable de la distribution.

10 A

F25

Électrovanne de purge de filtre à charbon actif.
Bobine de relais R57, R45 et R50.

Système ECSS.

4

7,5 A

F26

Obturateur actif de calandre.

1

15 A

Pompe à eau.

1

Module de commande de climatisation.

1

Non utilisé.

-

F27

Non utilisé.

-

F28

Non utilisé.

-

F29

Non utilisé.

-

F30

Non utilisé.

-

F31

Boîte à fusibles de l'habitacle.

60 A

F32

Glaces électriques.

60 A

F33

Module de commande de la boîte de vitesses.

6

40 A

F34

Ventilateur de refroidissement haute vitesse.

1

60 A

Système de freinage antiblocage avec contrôle électro-
nique de stabilité.

40 A

F35

Inhibiteur de démarrage.

30 A

F36

Solénoïde de démarreur.

Lunette arrière chauffante.

30 A

F37

Rétroviseurs extérieurs chauffants.

Module de commande de carrosserie.

20 A

F38

Protection antidécharge de la batterie.

Module de commande de carrosserie.

15 A

F39

189

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Intensité

Numéro de

fusible

Clignotants.

Non utilisé.

-

F40

Embrayage de climatiseur.

10 A

F41

Module de commande du groupe motopropulseur.

7,5 A

F42

Module de commande de la boîte de vitesses.
Électrovanne de purge de filtre à charbon actif.

Antibrouillard avant gauche.

10 A

F48

Antibrouillard avant droit.

10 A

F49

Feu de route gauche.

10 A

F55

Feu de route droit.

10 A

F56

1

 1 L EcoBoost.

2

 1 L et 1,6 L EcoBoost.

3

1,6 L Sigma.

4

 1,6 L carburant mixte.

5

1,6 L Ecoboost.

6

 Boîte de vitesses PowerShift à 6 rapports.

Composant protégé

Numéro de relais

Relais du module de commande du groupe motopropulseur.

R12

Relais de feux de route.

R13

Non utilisé.

R43

Relais d'antibrouillard avant.

R44

Relais d'embrayage du climatiseur.

R45

Non utilisé.

R46

Relais de pompe d'alimentation.

R47

Ventilateur de refroidissement haute vitesse.

1

R50

Relais d'interdiction de démarrage.

R51

190

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Numéro de relais

Relais de ventilateur d'habitacle.

R52

Non utilisé.

R53

Feu de recul.

R54

Relais du motoventilateur de refroidissement.

R57

1

 1 L et 1,6 L EcoBoost.

Boîte à fusibles de l'habitacle

La boîte à fusibles se trouve derrière la
boîte à gants.

1.

Ouvrir la boîte à gants et en retirer le
contenu.

2. Appuyez sur les côtés et faites pivoter

la boîte à gants vers le bas.

191

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

E156756

192

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Intensité

Numéro de

fusible

Commutateur d'allumage.

15 A

F1

Rétroviseur intérieur à électrochrome.

7,5 A

F2

Essuie-glaces automatiques.
Commande de relais de chauffage.

Tableau de bord.

7,5 A

F3

Contacteur de désactivation du sac gonflable passager.

7,5 A

F4

Système de détection du passager.

Module de commande de diagnostic embarqué secon-
daire.

15 A

F5

Feux de recul.

10 A

F6

Tableau de bord.

7,5 A

F7

Écran d'information et de divertissement.

Toit ouvrant transparent.

7,5 A

F8

Système d'entrée sans clé à télécommande.

20 A

F9

Démarrage sans clé à distance.

Chaîne audio.

15 A

F10

Module SYNC.

Essuie-glaces.

20 A

F11

Chauffage et climatisation.

7,5 A

F12

Essuie-glace de lunette arrière.

15 A

F13

Système d'entrée sans clé à télécommande.

20 A

F14

Démarrage sans clé à distance.

Essuie-glaces.

15 A

F15

Rétroviseurs extérieurs.

5 A

F16

Glaces électriques.

Sièges chauffants.

15 A

F17

Feu stop.

10 A

F18

Tableau de bord.

7,5 A

F19

Sacs gonflables.

10 A

F20

193

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Intensité

Numéro de

fusible

Direction assistée à commande électronique.

7,5 A

F21

Tableau de bord.
Allumage.
Essuie-glaces.
Système antidémarrage.

Capteur de position de l'accélérateur.

7,5 A

F22

Module de commande du groupe motopropulseur.
Freins antiblocage.
Contrôle de stabilité.

Module de commande de la boîte de vitesses.

7,5 A

F23

Chaîne audio.

7,5 A

F24

Rétroviseurs extérieurs chauffants.

7,5 A

F25

Verrouillage centralisé.

7,5 A

F26

Non utilisé.

-

F27

Non utilisé.

-

F28

Non utilisé.

-

F29

Non utilisé.

-

F30

Glaces électriques arrière.

30 A

F31

Alarme à batterie de secours.

20 A

F32

Prises de courant auxiliaires arrière.

Prises de courant auxiliaires.

20 A

F33

Glaces électriques avant.

30 A

F34

Toit ouvrant transparent.

20 A

F35

Non utilisé.

-

F36

Composant protégé

Numéro de relais

Relais d'allumage.

R1

Non utilisé.

R2

Non utilisé.

R3

194

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Composant protégé

Numéro de relais

Siège conducteur chauffant.

R4

Siège passager chauffant.

R5

Mode accessoire démarrage sans clé à distance.

R6

Mode allumage démarrage sans clé à distance.

R7

Alarme à batterie de secours.

R8

Protection antidécharge de la batterie.

Alimentation prolongée des accessoires.

R9

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer un quelconque composant
électrique.

195

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Boîtier en M

E

Boîtier en J

F

Boîtier en J à profil bas

G

196

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Fusibles

GÉNÉRALITÉS

Faites vérifier régulièrement votre véhicule
pour en préserver la sécurité et la valeur
de revente. Un grand réseau de
concessionnaires autorisés est disponible
pour vous offrir leur compétence
professionnelle en matière d'entretien.
Nous croyons que leurs techniciens
spécialement formés sont les plus
compétents pour effectuer l'entretien de
votre véhicule avec professionnalisme. Ils
comptent sur tous les outils spécialisés
nécessaires précisément mis au point pour
l'entretien de votre véhicule.

Si votre véhicule exige les soins d'un
expert, un concessionnaire autorisé peut
vous fournir les pièces et la main-d'œuvre
dont vous avez besoin. Consultez les
renseignements sur la garantie pour
déterminer quelles sont les pièces et
interventions couvertes.

N'utilisez que des carburants, des
lubrifiants, des liquides et des pièces de
rechange recommandés conformes aux
normes. Les pièces Motorcraft® sont
conçues pour optimiser la performance de
votre véhicule.

Précautions

Ne travaillez jamais sur un moteur
chaud.

Assurez-vous qu'aucun article ne se
coince dans les pièces mobiles.

Ne travaillez pas sur un véhicule dont
le moteur tourne dans un espace clos,
à moins d'être certain que l'espace est
suffisamment aéré.

N'approchez jamais une flamme nue
ni une matière en combustion (comme
des cigarettes) de la batterie ou des
pièces du circuit d'alimentation.

Exécution de travaux lorsque le
moteur est coupé

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Arrêtez le moteur.

3. Calez les roues.

Exécution de travaux lorsque le
moteur tourne

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule ou de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Calez les roues.

197

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Entretien

OUVERTURE ET FERMETURE
DU CAPOT

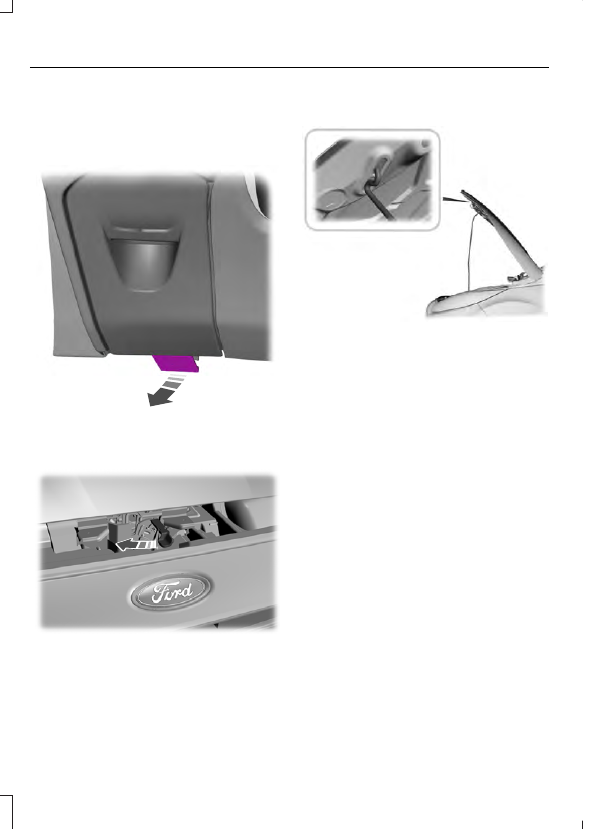

Ouverture du capot

E102165

1.

Tirez sur le levier de commande
d'ouverture du capot.

2. Soulevez légèrement le capot.

E163236

3. Déplacez le loquet vers la gauche pour

libérer le capot.

E87786

4. Ouvrez le capot et soutenez-le avec la

béquille de capot.

Fermeture du capot

1.

Retirez la béquille de capot du loquet
et fixez-la correctement dans son
attache.

2. Abaissez le capot et laissez-le

descendre sous son propre poids les
derniers 20 à 30 cm (8 à 12 po).

Nota :

Assurez-vous que le capot est

correctement fermé.

198

Fiesta (CCT) Canada/United States of America, HE8J 19A321 BA frCAN, Edition date: 201607, First Printing

Entretien















Content      ..     10      11      12      13     ..
