4.7. Насос охлаждающей жидкости
Насос охлаждающей жидкости 4-цилиндрового двигателя
Уплотнительное кольцо насоса охлаждающей жидкости (М40)
Прокладка насоса охлаждающей жидкости (М40)
На разрушение сальника насоса указывает подтекание жидкости из
контрольного отверстия в насосе.
Состояние подшипников насоса проверяется проверкой люфта
покачиванием в поперечном направлении (прослушивание на работающем
двигателе может не дать точного результата, так как воющий звук
могут издавать проскальзывающий ремень или изношенные подшипники
генератора).
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Отсоедините
батарею от массы. |
|
2. После
полного остывания двигателя слейте жидкость. |
|
3. Снимите
кожух вентилятора (см. подраздел
4.6) и ремни привода. |
|
4. Отсоедините
шланги, снимите с насоса гидромуфту и
крыльчатку. |
|
Двигатель
М10 |
|
 |

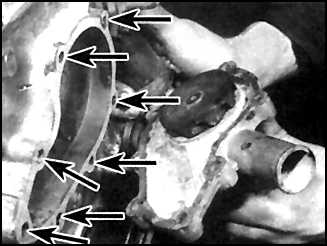

5. Отверните
болты и снимите насос. |
|
Двигатель
М20 |
|
6. Снимите
крышку распределителя зажигания, бегунок и
защитный экран, отсоедините высоковольтные
провода. |
 |

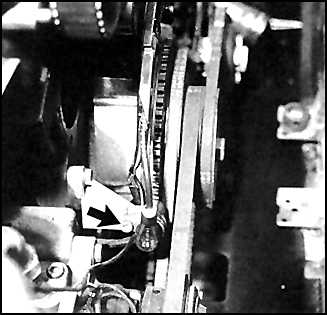

7. Снимите
датчик вращения коленвала. |
|
 |

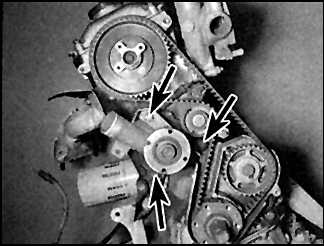

8. Отверните
все болты насоса кроме нижнего. |
|
9. Поверните
насос и снимите пружину натяжителя ремня и
штифт. |
|
10. Отверните
оставшийся болт и снимите насос. |
Предупреждение
натяжителя ремня не отворачивать. Вращение
распредвала не допускается.
|
|
Двигатель
М40 |
 |
11. Отверните
болты крепления насоса и снимите насос. |
|
 |
12. Если
насос не поддается снятию, то вверните два
болта в отверстия в специальных приливах и
вращая их, снимите насос. |
13. Установка
выполняется в обратном порядке с учетом
следующего:

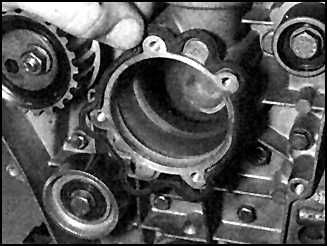

– на двигателе М40 очистите разъемные
плоскости и замените уплотнители;
– на двигателе М20 заверните нижний
болт и поверните насос до совмещения
отверстий, установив пружину и штифт. Болты
крепления затяните постепенно, делая по 1/4
оборота за прием. |
|
