Mitsubishi Outlander XL. ЗАМЕНА НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

При выходе из строя насоса заменяйте его в сборе, так как ремонт требует специальных инструментов и оборудования.

Вам потребуются: ключи «на 10», «на 22», отвертка с плоским лезвием, бокорезы, емкость для сбора рабочей жидкости.

1.   Снизьте давление в системе питания двигателя (см «Снижение давления топлива в системе питания», с. 134).

2.   Откачайте (например, шприцем или ре­зиновой грушей) жидкость из бачка гидроуси­лителя рулевого управления.

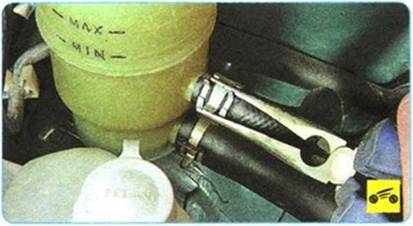

3.   Сожмите пассатижами отогнутые ушки хомута, ослабив его крепление, сдвиньте хо­мут по шлангу...

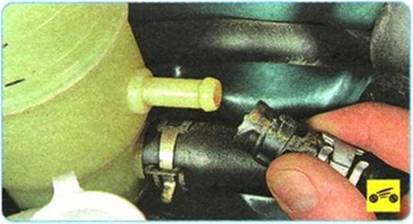

4.   ...и снимите шланг сливной магистрали со штуцера бачка.

5.    Опустите отсоединенный сливной тру­бопровод в заранее подготовленную ем­кость. Слейте жидкость из системы гидро­усилителя рулевого управления, два-три раза включив стартер и поворачивая рулевое ко­лесо в обе стороны до упора (это должен сделать помощник).

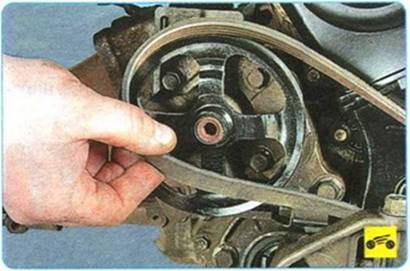

6.    Снимите ремень привода со шкива насо­са гидроусилителя рулевого управления (см «Проверка, регулировка и замена ремня при­вода насоса гидроусилителя рулевого управ­ления», с. 211).





7.    Выверните болт крепления наконечника всасывающего шланга насоса...

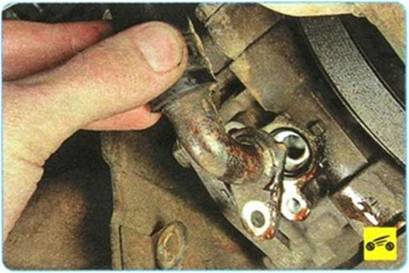

8.    ...и отведите шланг в сторону

ПРИМЕЧАНИЕ

Наконечник всасывающего шланга уплотнен резиновым кольцом. При снятии наконечни­ка проверьте эластичность и визуально оце­ните состояние уплотнительного кольца. При необходимости замените его.





9.  Выверните болт-штуцер крепления нако­нечника напорной магистрали...

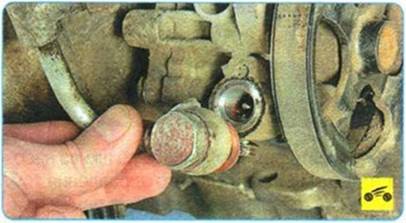

Ю. ...извлеките болт-штуцер и отведите в сторону наконечник шланга.









11. Выверните три болта переднего креп­ления насоса гидроусилителя рулевого уп­равления к кронштейну...

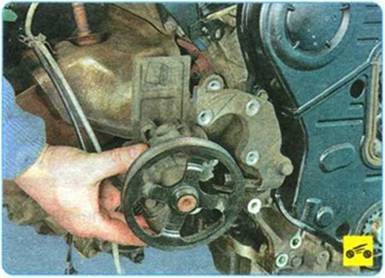

12. ...и снимите насос.

13. Установите насос гидроусилителя руле­вого управления и все снятые детали в поряд­ке, обратном снятию.

14. Заполните систему гидроусилителя рулевого управления рабочей жидкостью и уда­лите из нее воздух (см. «Замена рабочей жид­кости и прокачка системы гидроусилителя рулевого управления», с. 211).
