Руководство | Mitsubishi Outlander XL. ЗАМЕНА НАРУЖНОГО НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

РУЛЕВЫЕ ТЯГИ

Mitsubishi Outlander XL. ЗАМЕНА НАРУЖНОГО НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

Вам потребуются: ключи «на 13», «на 17», «на 19», «на 22».

ПРИМЕЧАНИЯ

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на надежные опоры.

Замена наконечника показана на примере левой рулевой тяги, наконечник правой тяги заменяйте аналогично.

1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

2. Ослабьте затяжку контргайки наконечника рулевой тяги, удерживая вторым ключом рулевую тягу.

3. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака передней подвески.

ПОЛЕЗНЫЙ СОВЕТ

Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой.

4. Установите съемник шаровых шарниров.

ПОЛЕЗНЫЙ СОВЕТ

При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки рычага поворотного кулака, нанося удары вдоль рычага.

6. Извлеките палец из отверстия в рычаге

поворотного кулака.

ПРЕДУПРЕЖДЕНИЕ

Самоконтрящиеся гайки крепления пальцев шарниров рулевых тяг при каждой разборке соединения заменяйте новыми.

7. Отверните наконечник рулевой тяги.

ПРИМЕЧАНИЕ

При отворачивании наконечника рулевой тяги подсчитайте количество оборотов, чтобы при установке нового наконечника не изменился угол схождения колес.

8. Установите новый наконечник в порядке, обратном снятию, навинтив его на рулевую тягу на число оборотов, которое было подсчитано при снятии.

РЕКОМЕНДАЦИЯ

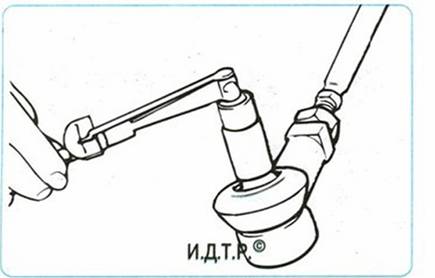

Перед установкой нового наконечника рулевой тяги проверьте момент вращения шарового шарнира. Для этого выполните следующее:

- навинтите на шарнир две гайки и законтрите их;
