Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

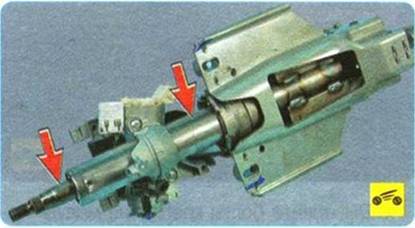

Рулевая колонка - один из важнейших эле­ментов обеспечения безопасности дорожно­го движения, поэтому заменяйте установлен­ные в рулевой колонке валы рулевого управ­ления или колонку в сборе при наличии следующих дефектов:





деформация или повреждение промежу­точного вала, люфт в карданном шарнире, по­вреждение его клеммового соединения с ва­лом-шестерней рулевого механизма;





-    деформация или повреждение вала и кор­пуса рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса;

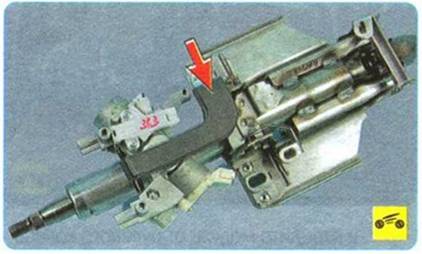

-      повреждение механизма регулировки по­ложения рулевой колонки.

Рулевую колонку можно снять с автомобиля как в сборе с выключателем (замком) зажига­ния, так и без него. Показано снятие рулевой колонки в сборе с выключателем.

Вам потребуются: торцовая головка «на 12», удлинитель, вороток, отвертки с плоским и крестообразным лезвием.

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.  Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 205).

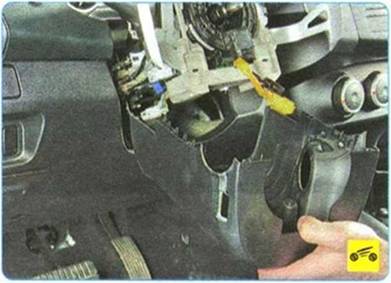

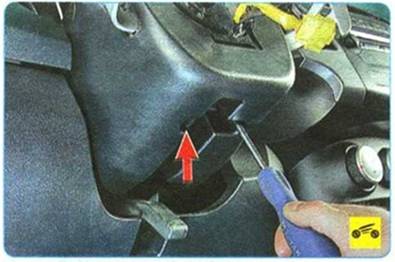

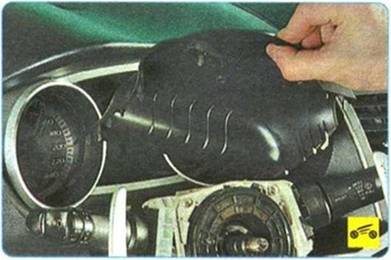

4. ...снимите верхний кожух рулевой колон­ки, преодолевая сопротивление пластиковых фиксаторов.













7.    ...и разъедините колодку жгута прово­дов блока подрулевых переключателей уп­равления автоматической короб<ой передач (вариатором).

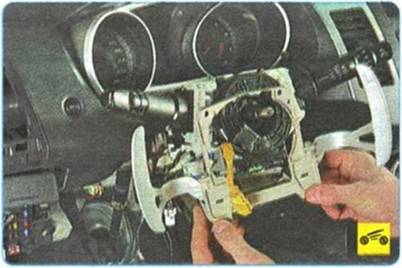

10.  ...и снимите блок подрулевых переклю­чателей управления автоматической короб­кой передач.





11.  Отожмите фиксатор крепления.





12.           и отсоедините колодку жгута прово­дов блока управления аудиосистемой и сис­темой круиз-контроля на рулевом колесе.

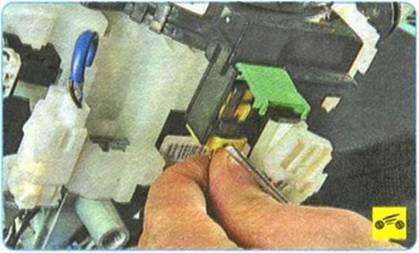

13. Аккуратно поддев край фиксатора, от­ведите его в сторону.

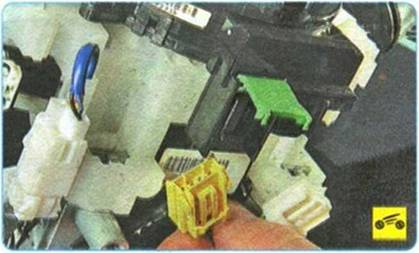

14.  Сожмите фиксатор колодки жгута прово­дов модуля подушки безопасности водителя...





15.  ...и отсоедините колодку от контактного кольца.





16.  Выверните два винта крепления кон­тактного кольца к держателю подрулевых пе­реключателей...

17...отожмите фиксатор...

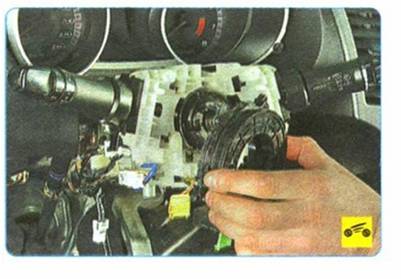

18.   ...и снимите контактное кольцо.

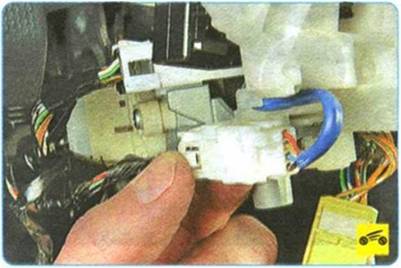

19.   Сожмите фиксатор крепления.

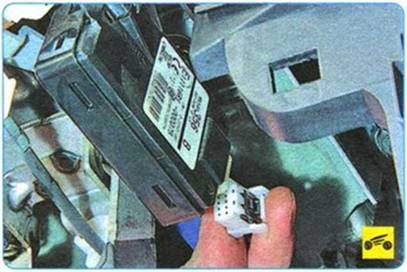

20.   ...и отсоедините колодку жгута прово­дов от датчика блокировки ключа в выключа­теле (замке) зажигания.

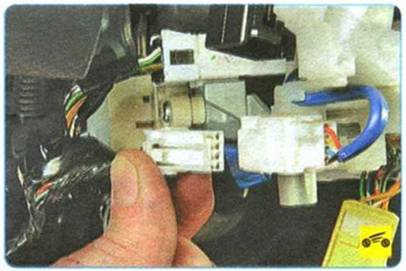

21.   Отсоедините колодку жгута проводов от блока подрулевых переключателей.



22.            Выверните винт крепления...
