Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА РЕДУКТОРА ЗАДНЕГО МОСТА

Вам потребуются: ключ «на 19», пасса­тижи, торцовые головки «на 10», «на 32», ключ-шестигранник «на 10».

ПРИМЕЧАНИЕ

Снятие и установку редуктора заднего моста удобнее выполнять на подъемнике или смот­ровой канаве.

1.   Снимите задние колеса (см «Замена ко­леса», с. 63).





2.   Слейте часть масла из редуктора заднего моста (см. «Проверка уровня, доливка и заме­на масла в редукторе заднего моста», с. 170).





3.   Снимите тормозной диск заднего коле­са (см. «Снятие и установка тормозного дис­ка тормозного механизма заднего колеса», с. 235).

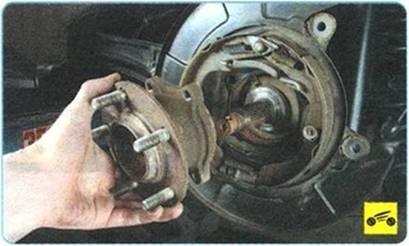

4.    Снимите ступицу заднего колеса (см

«Замена ступицы заднего колеса», с. 196).





5.   Снимите датчики частоты вращений зад­них колес (см. «Замена датчиков частоты вра­щения колес», с. 355).





6.    Снимите приводы задних колес (см

«Снятие и установка приводов задних колес», с. 177).





7.   Снимите карданную передачу (см. «Сня­тие и установка карданной передачи», с 179).

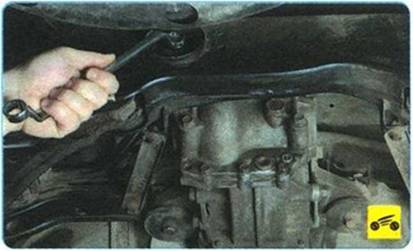

8.   Выверните болт крепления заднего крон­штейна подвески редуктора.

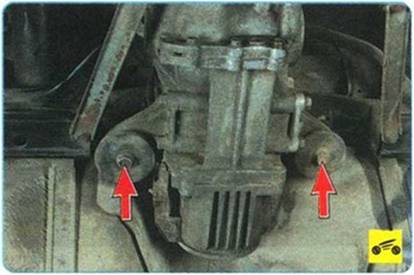

9.   Установите под редуктор надежную опо­ру, выверните болты крепления передних кронштейнов...

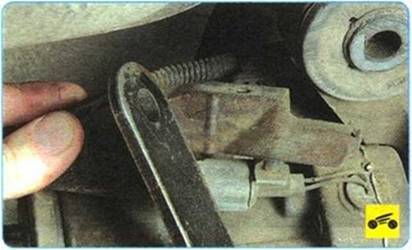

11.  Выверните болт крепления защитного кожуха колодки жгута проводов разъема элек­тромагнитной муфты.





12.  Сжав пассатижами ушки фиксатора, протолкните фиксатор колодки через отвер­стие защитного кожуха...

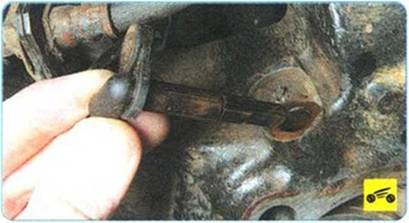

14. Нажмите на фиксатор колодки жгута проводов электромагнитной муфты...





15. ...и отсоедините колодку от вывода эле­ктромагнита.






16. Сожмите пассатижами ушки фиксатора хомута жгута проводов...





17.   ...и протолкните фиксатор в проем кронштейна. Аналогично отсоедините осталь­ные фиксаторы жгута проводов от кронштей­нов на редукторе.

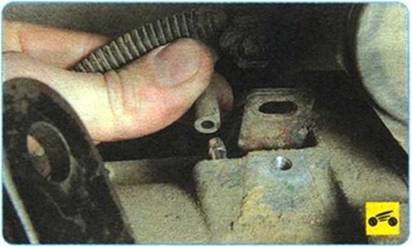

18. Снимите шланг с патрубка вентиляции электромагнитной муфты.

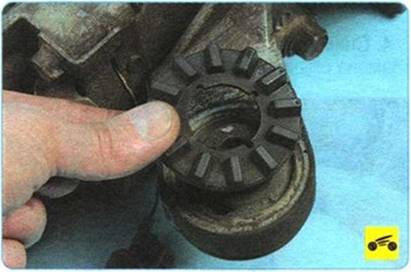

20.   Снимите резиновую втулку с переднего кронштейна подвески редуктора заднего моста.





21.   Осмотрите втулку сильно обжатую, по­терявшую эластичность, надорванную втулку замените.

22. Установите редуктор заднего моста и все детали в порядке, обратном снятию.

23. Залейте масло в редуктор заднего мос­та (см. «Проверка уровня и замена масла в редукторе заднего моста», с. 170).
