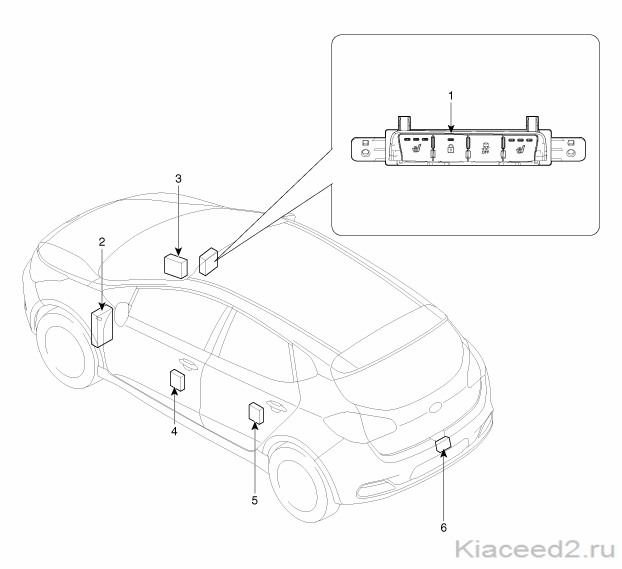

Kia Ceed. Центральный замок - устройство и проверка компонентов

1. Выключатель блокировки дверей
2. SJB (интеллектуальная распределительная коробка)
3. BCM (блок управления электрооборудованием кузова)

4. Привод блокировки передней двери
5. Привод блокировки задней двери
6. Привод открывания крышки багажника

Проверка

Проверка блока управления блокировкой передней двери

1. Снимите обивку передней двери

2. Снимите модуль передней двери

3. Отсоедините разъем от привода.

4. Проверьте работу привода путем подключения питания и массы в соответствии с таблицей. Для предотвращения повреждения привода подавайте напряжение от аккумуляторной батареи только на очень короткое время.

(Центральный замок)

(Система «мертвый замок»)

5. Проверьте электропроводность между контактами для каждого положения переключателя в соответствии с таблицей.

(Центральный замок)

Проверка блока управления блокировкой задней двери

1. Снимите обивку задней двери

2. Снимите модуль задней двери

3. Отсоедините разъем от привода.

(Центральный замок)

(Система «мертвый замок»)

(Центральный/мертвый замок)

Проверка блока управления отпирания крышки багажника

1. Снимите обшивку крышки багажника

2. Отсоедините разъем от привода.

3. Проверьте работу привода путем подключения питания и массы в соответствии с таблицей. Для предотвращения повреждения привода подавайте напряжение от аккумуляторной батареи только на очень короткое время.

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ОТКРЫТОГО СОСТОЯНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

1. Выверните винты и снимите кронштейн переключателя (A) открытия крышки багажника.

2. Снимите переключатель и отсоедините его разъем.

3. Проверьте электропроводность между контактами для каждого положения переключателя в соответствии с таблицей.
