Kia Ceed. Сиденье с электрическими регулировками - проверка и регулировка

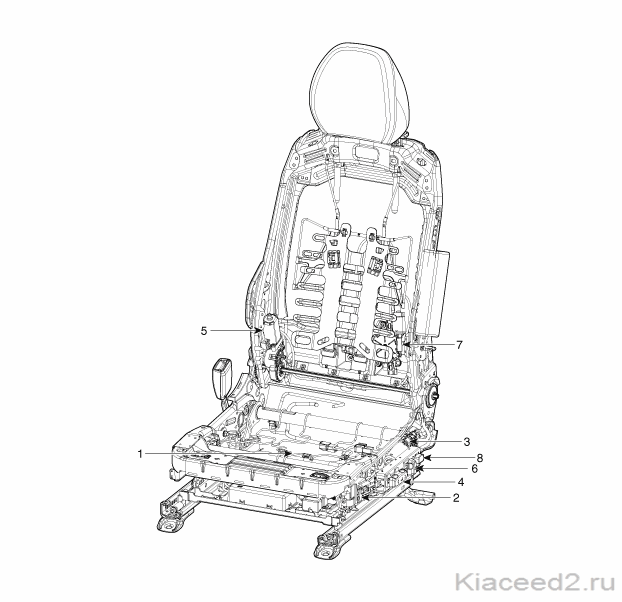

1. Электродвигатель продольного перемещения
2. Передний электромотор регулировки высоты
3. Задний электромотор регулировки высоты
4. Контрольный переключатель сиденья с электроприводом

5. Электродвигатель наклона
6. Переключатель регулировки наклона
7. Электропривод поясничной опоры
8. Выключатель поясничной опоры

Проверка

Электропривод сиденья

1. Снимите сиденье и отсоедините разъема всех электродвигателей

A: Электродвигатель продольного перемещения	D: электромотор наклона
B: Эл.дв. регулировки высоты переднего моста	E : Электропривод поясничной опоры
C: задний электромотор регулировки высоты

2. Подсоедините АКБ непосредственно к выводам электродвигателей и проверьте плавность их работы.

3. Измените полярность и проверьте вращение электродвигателя в обратном направлении.

4. При обнаружении неисправности замените электродвигатели.

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Выключатель электропривода сидений

Проверка

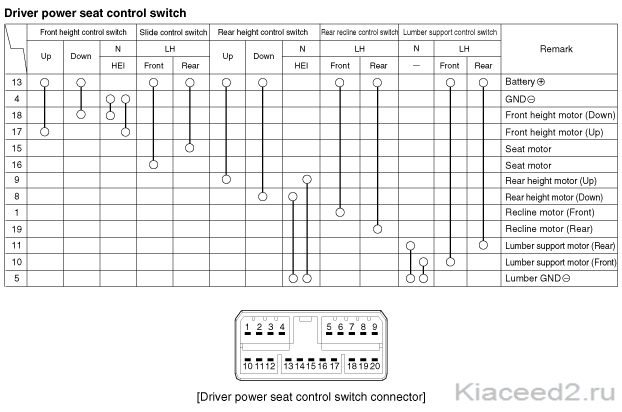

1. Убедитесь в наличии электропроводности между указанными ниже выводами для каждого положения переключателя сиденья с электроприводом. Если электрическая непрерывность не соответствует спецификации, замените переключатель сиденья с электроприводом.

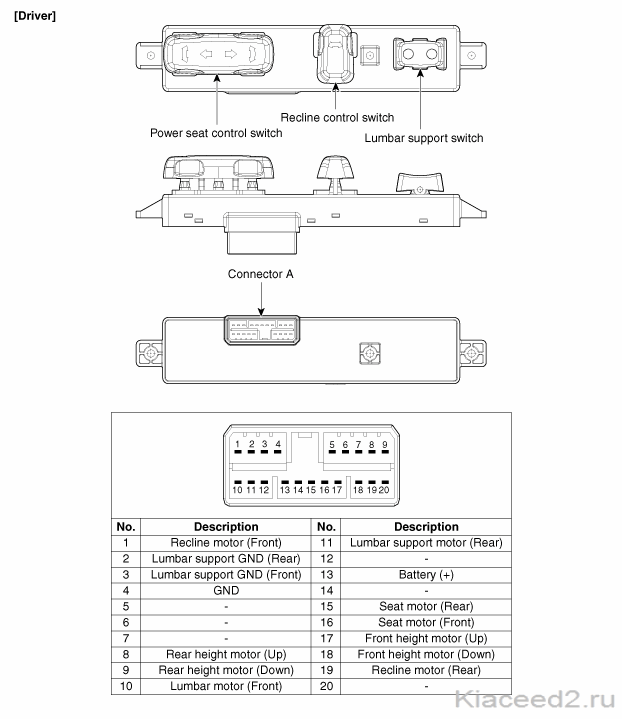

A: контрольный переключатель сиденья с электроприводом

B: Переключатель регулировки поясничной опоры

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите внешнюю защитную крышку (A) переднего сиденья.

3. Отсоединить разъем (А) контрольного переключателя сиденья с электроприводом.

4. Выверните винты крепления и снимите выключатель (А) управления сиденьем с электроприводом.

Установка

1. Подсоедините разъем и установите контрольный переключатель сиденья с электроприводом.

2. Установите внешнюю защитную крышку переднего сиденья.
