Kia Ceed. Проверка и замена контрольного переключателя IMS

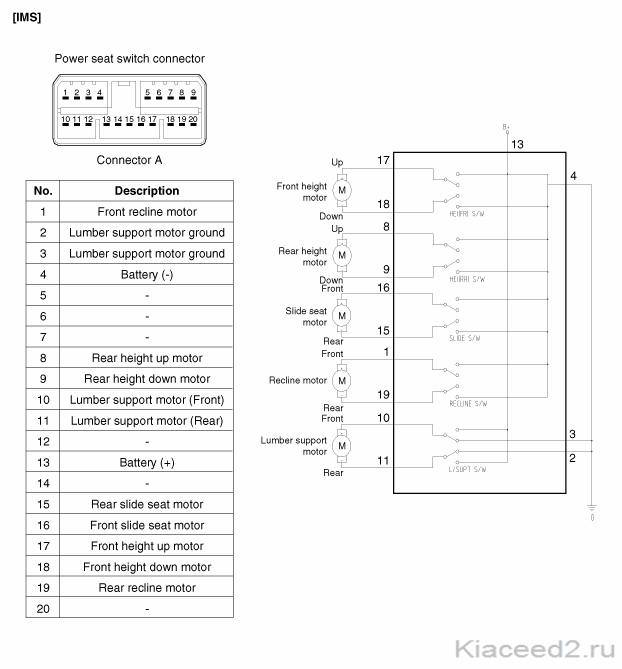

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Проверка

1. Отсоединить разъем (А) контрольного переключателя IMS.

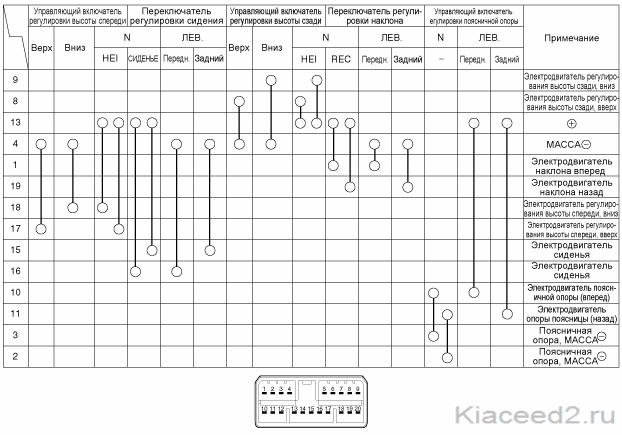

2. Убедиться в наличии электропроводности между указанными ниже клеммами для каждого положения контрольного переключателя IMS. Если электрическая непрерывность не соответствует спецификации, заменить контрольный переключатель IMS.

Контрольный переключатель сиденья с электроприводом со стороны водителя (для IMS)

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите внешнюю защитную крышку (A) переднего сиденья.

3. Отсоединить разъем (А) контрольного переключателя IMS.

4. Выверните крепежные винты и демонтируйте управляющий выключатель (А) системы встроенной памяти.

Установка

Примечание:

•	Убедиться, что разъемы контрольного переключателя IMS и соответствующие разъемы правильно подключены.

•	Убедиться в правильности работы контрольного переключателя IMS.

1. Подключить разъемы и установить контрольный переключатель IMS.

2. Установить боковую крышку сиденья.
