Kia Ceed. Подогрев сидений - устройство, проверка, замена компонентов

Проверка

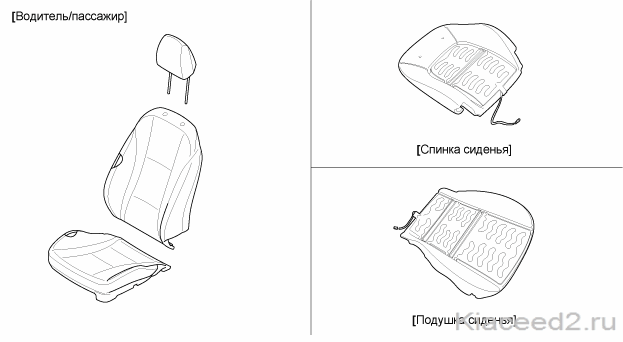

Подогреватель переднего сиденья

1. Проверить электропроводность и измерить сопротивление между клеммами.

--------------------

Стандартное значение

Подушка:1,08 Ом ± 10 %

Спинка:1,13 Ом ± 10 %

SET/–2,26 Ом ± 10 %

--------------------

2. Подсоединить разъем и включить обогреватель сиденья, затем проверить работу термостата, измеряя температуру поверхности сиденья.

--------------------

Стандартное значение (ткань/кожа)

Подушка:

Выс.: 40 ~ 2°C (104 ~ 3,6°F)

Низк.: 38 ~ 2°C (100,4 ~ 3,6°F)

Средн.: 36 ~ 2°C (96,8 ~ 3,6°F)

Спинка:

Выс.: 46 ~ 2°C (114,8 ~ 3,6°F)

Низк.: 43 ~ 2°C (109,4 ~ 3,6°F)

Средн.: 40 ~ 2°C (104 ~ 3,6°F)

--------------------

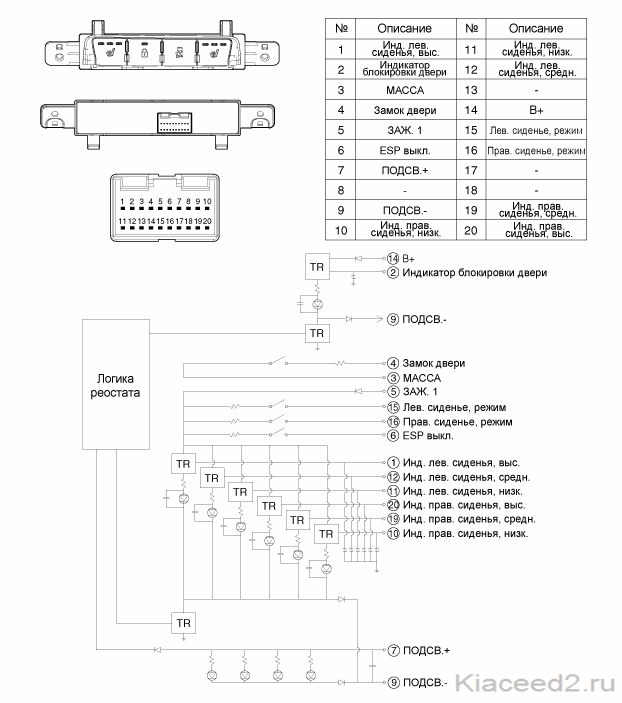

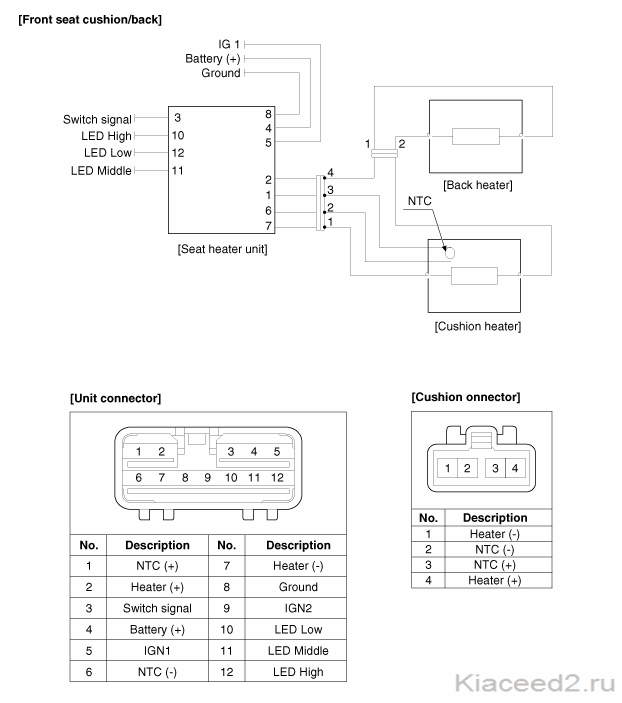

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

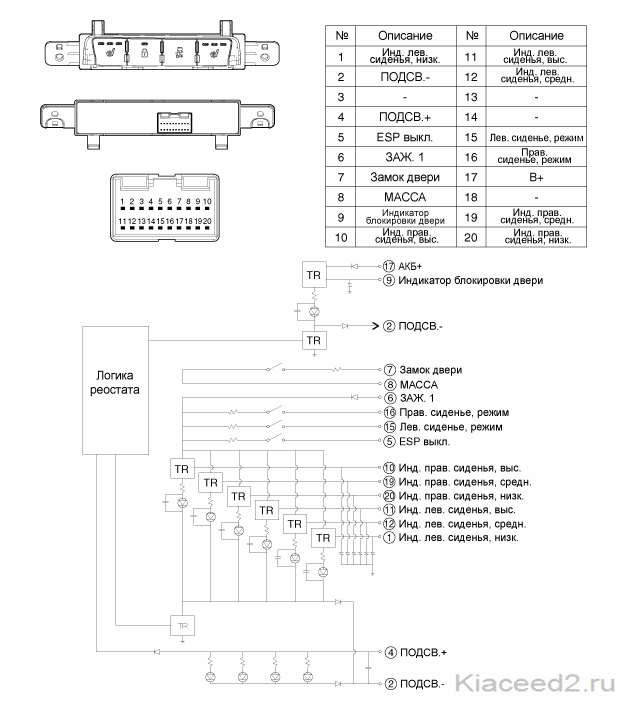

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

левый руль

правый руль

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите центральную нижнюю часть передней панели.

3. Выверните винты и снимите блок переключателей (A) обрамления центральной консоли.

Установка

1. Установите на место блок переключателей обрамления центральной консоли

2. Установите центральную нижнюю часть передней панели.

3. Подсоедините отрицательный (-) вывод АКБ.
