Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ

Вам потребуются: ключи «на 10», «на 14», отвертка с плоским лезвием.

ПРИМЕЧАНИЕ

Работа показана на примере ремня водите­ля. Ремень переднего пассажира снимают и устанавливают аналогично.

Для снятия и установки катушки и механизма регулировки по высоте ремня безопасности выполните следующее.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи, так как рем­ни безопасности оборудованы преднатя- жителями.

ПРЕДУПРЕЖДЕНИЯ

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходи­мо подождать не менее 10 мин, только по ис­течении этого времени можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Разборка преднатяжителей ремней запре­щается.

Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.





2.     Сдвиньте пластмассовую накладку ни­жнего крепления ремня безопасности.

ПРИМЕЧАНИЕ

Сиденье водителя для наглядности снято.

3.     Выверните болт нижнего крепления ремня и снимите болт вместе с шайбами и дистанционными втулками.

4.     Снимите с краев облицовок централь­ной стойки уплотнители переднего и задне­го дверных проемов.

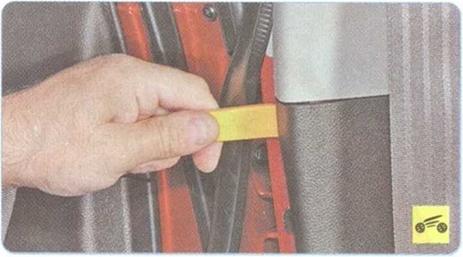

5.      Подденьте край нижней облицовки центральной стойки, отсоедините ее от стойки, преодолевая сопротивление пласт­массовых фиксаторов и пистонов и сними­те облицовку.

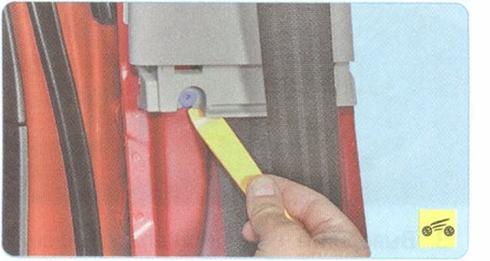

6.      Подденьте нижний край верхней обли­цовки центральной стойки и отсоедините ее от стойки, преодолевая сопротивление пластмассовых фиксаторов и пистонов.



7.      Снимите облицовку, пропустив пряжку нижнего крепления ремня безопасности в ее отверстие.

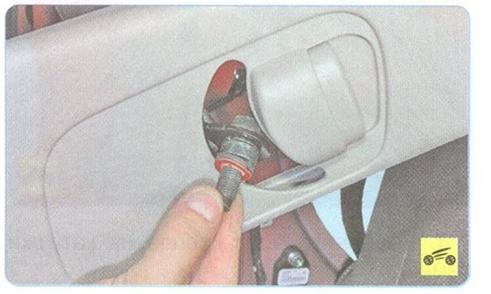

8.      Выверните болт верхнего крепления ремня и снимите болт вместе с дистанци­онными шайбами.





9.          Подденьте фиксатор колодки жгута про­водов преднатяжителя ремня и отсоедините колодку от выводов преднатяжителя.





10.    Выверните нижний и верхний болты крепления катушки ремня.

11.    Извлеките катушку из проема стойки.

12.    Установите ремень безопасности и ос­тальные детали в порядке, обратном снятию.

Для снятия и установки замка ремня безопасности выполните следующее.

1.          Снимите переднее сиденье (см. «Сня­тие и установка переднего сиденья», с. 278).

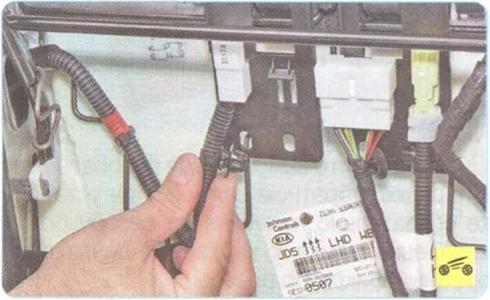

2.          Сожмите фиксаторы и отсоедините от каркаса подушки сиденья держатель жгута проводов.

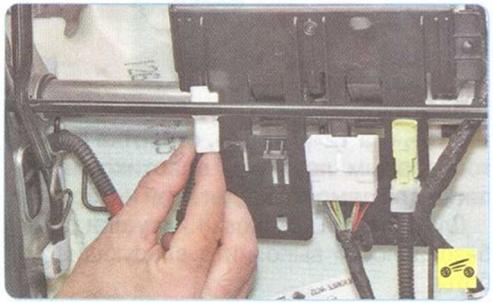

3.       Сожмите фиксатор колодки жгута про­водов и отсоедините колодку от блока уп­равления.

4.       Перережьте пластиковый хомут креп­ления жгута к каркасу подушки сиденья. При установке замените хомут новым.





5.       Сожмите фиксаторы и отсоедините держатель жгута проводов от каркаса спин­ки сиденья.





6.     Выверните болт верхнего крепления замка к каркасу сиденья и снимите замок в сборе со жгутом проводов.

7.     Установите замок ремня безопасности в порядке, обратном снятию. При установ­ке обязательно нанесите на резьбу болта крепления замка к каркасу сиденья ана­эробный фиксатор резьбы.
