Киа Сид (2012+). ЗАМЕНА ДАТЧИКОВ ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕС

Вам потребуются: торцовые головки «на 10», «на 12», «на 14», отвертка с пло­ским лезвием.





Датчик частоты вращения переднего колеса установлен в отверстии поворотного кулака передней подвески. Для его замены выполните следующие операции.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Снимите соответствующее переднее колесо.

3.      Снимите подкрылок (см. «Снятие и ус­тановка подкрылков и брызговиков колес», с. 248).

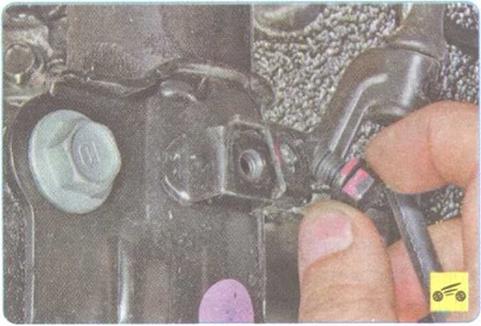

4.      Выверните болт крепления и отсоеди­ните кронштейн 5 (рис. 13.1) крепления жгута от амортизаторной стойки.

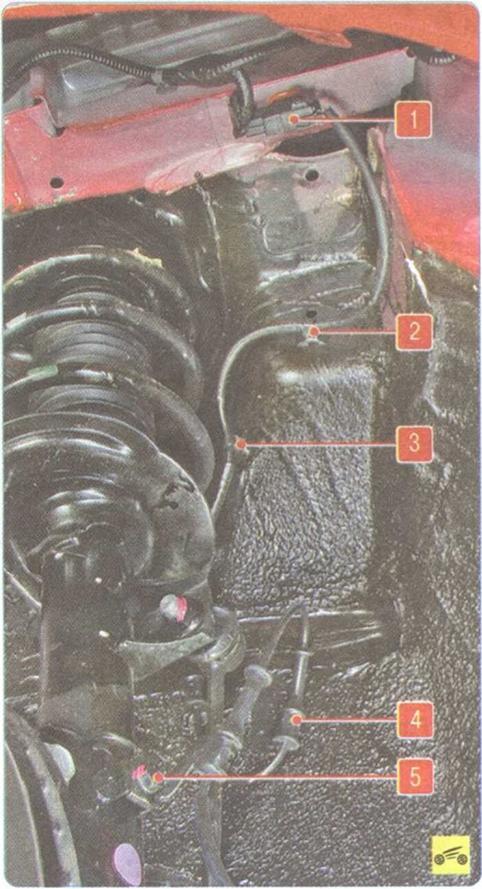

Рис. 13.1. Расположение элементов крепления жгута проводов датчика частоты вращения переднего коле­са (подкрылок снят): 1 - колодка жгута проводов; 2 - верхний пластиковый держатель; 3 - нижний пласти­ковый держатель; 4 - кронштейн крепления жгута про­водов к арке колеса; 5 - кронштейн крепления жгута проводов к амортизаторной стойке





5.   Выверните болт кронштейна 4 крепления жгута к арке колеса и отведите жгут от арки.

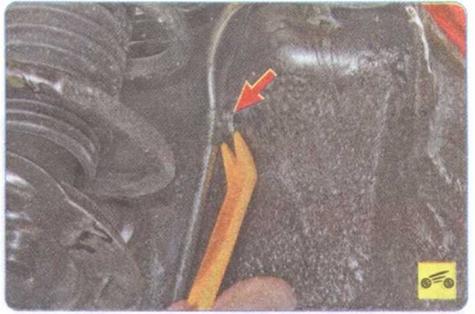

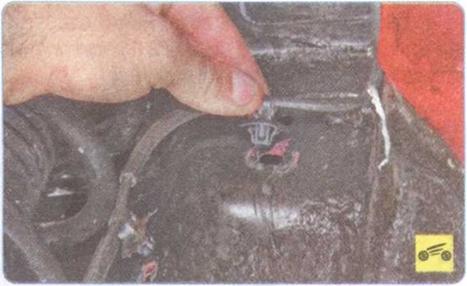

6.   Подденьте отверткой нижний пласти­ковый держатель 3 жгута проводов и извле­ките его из отверстия в арке.





7.   Аналогично отсоедините верхний пла­стиковый держатель 2.

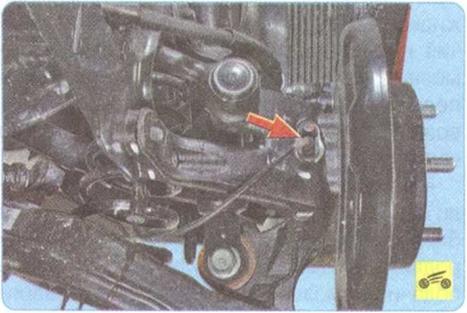

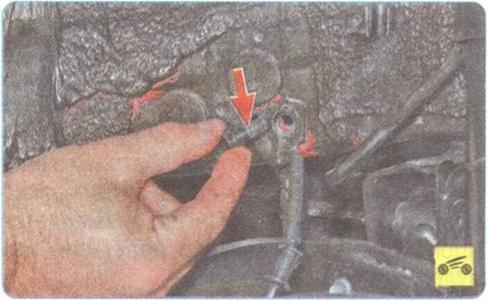

8.   Выверните болт крепления датчика ча­стоты вращения к поворотному кулаку и из­влеките датчик из отверстия кулака.

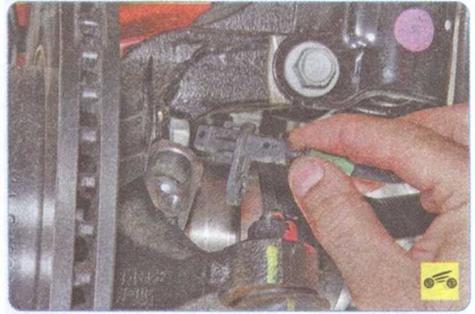

9.   Разъедините колодку 1 жгута проводов датчика...

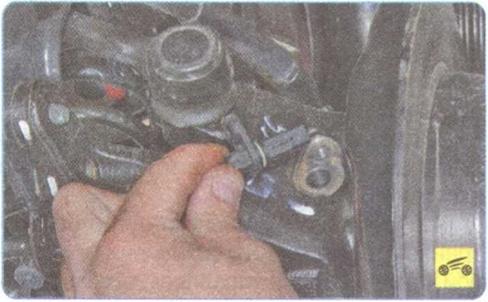

10.                  ...и снимите датчик.

11.   Установите датчик частоты вращения переднего колеса в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЯ

Увеличение сопротивления перемещению датчика должно ощущаться только послед­ние 2 мм перед его полной посадкой в кулак. Если датчик с большим сопротивлением вхо­дит в отверстие кулака с самого начала уста­новки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.). Категорически запрещается запрессовывать датчик частоты вращения колеса молотком.





Датчик частоты вращения заднего колеса установлен в отверстии ступицы. Для его замены выполните следующие операции.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Включите I передачу и установите упо­ры под передние колеса.

3.     Приподнимите заднюю часть автомо­биля, установите на надежную опору и сни­мите соответствующее заднее колесо.





4.   Снимите облицовку багажного отделе­ния со стороны заменяемого датчика (см. «Снятие и установка облицовок багажного отделения», с. 287).





5.   Сожмите фиксатор колодки жгута про­водов датчика частоты вращения заднего колеса и разъедините колодку.

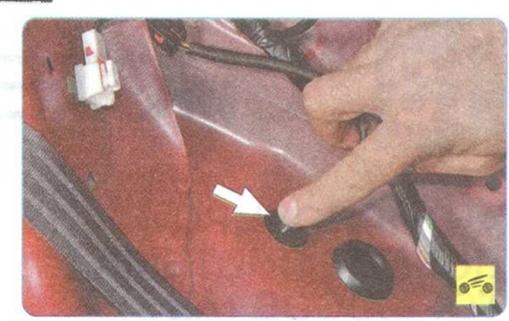

6.     Протолкните держатель жгута в отвер­стие в кузове и вытяните жгут проводов из салона.

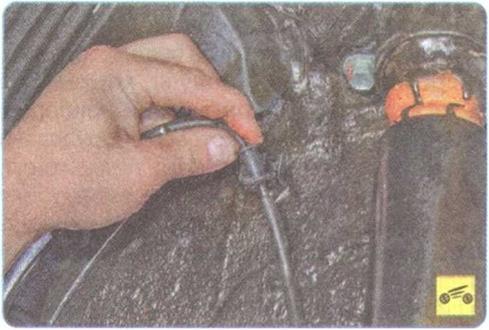

7.     Выведите жгут проводов из верхнего и нижнего держателей на арке колеса.

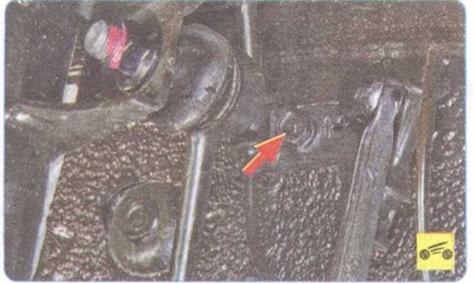

8.       Выверните болт крепления датчика к кулаку и извлеките датчик из отверстия.

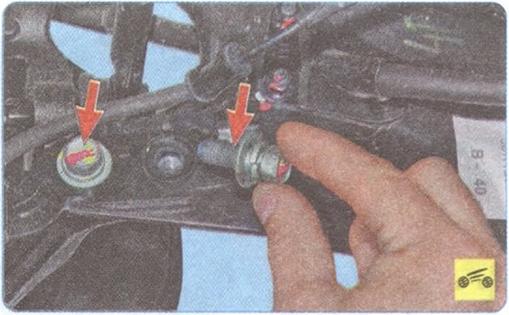

9.       Выверните два нижних болта крепле­ния нижнего держателя жгута проводов датчика к продольному рычагу задней под­вески, снимите держатель с рычага и из­влеките датчик с проводом через отвер­стие в рычаге.





10.    Выверните болт кронштейна крепле­ния датчика частоты вращения заднего ко­леса к кузову.

11.    Снимите датчик.

12.    Установите датчик частоты вращения заднего колеса в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЯ

Увеличение сопротивления перемещению датчика должно ощущаться только послед­ние 2 мм перед его полной посадкой в кулак. Если датчик с большим сопротивлением вхо­дит в отверстие кулака с самого начала уста­новки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.). Категорически запрещается запрессовывать датчик частоты вращения колеса молотком.
