Киа Сид (2012+). СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ОСОБЕННОСТИ КОНСТРУКЦИИ

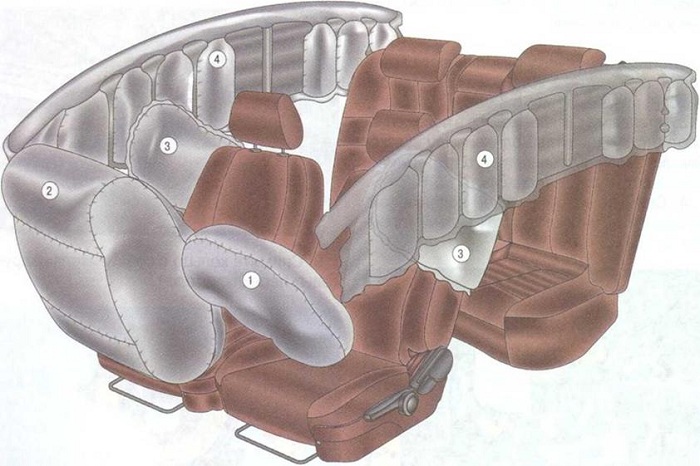

Система пассивной безопасности (SRS) автомобиля KIA Cee’d объединяет в комплексе фронтальные подушки безо­пасности для водителя 1 (рис. 13.2) и пассажира 2 на переднем сиденье, бо­ковые подушки безопасности 3, шторки 4 безопасности и инерционные ремни бе­зопасности для водителя и всех пассажи­ров. Ремни безопасности для водителя и переднего пассажира оснащены пиро­техническими преднатяжителями, уста­новленными в катушках.

В систему SRS входят следующие эле­менты:

-          подушка безопасности водителя,

расположенная в ступице рулевого колеса и состоящая из сложенной оболочки по­душки и газогенератора;

-          подушка безопасности переднего пассажира, находящаяся в панели приборов со стороны пассажира и состоящая из сло­женной оболочки подушки и газогенератора;

-          боковые подушки безопасности во­дителя и переднего пассажира, располо­женные в наружных боковых частях спинок передних сидений и состоящие из сложен­ной оболочки подушки и газогенератора.

Места расположения боковых подушек бе­зопасности обозначены надписью «AIR BAG» на ярлыках, вшитых в обивку спинок перед­них сидений;

-          шторки безопасности, расположен­ные под облицовками передних и задних стоек кузова и состоящие из сложенной оболочки подушки и газогенератора.









Места расположения шторок безопасно­сти обозначены надписью «AIR BAG» на об­лицовках стоек кузова;

-        электронный блок управления, уста­новленный под консолью панели приборов и управляющий системой;

-        передние и боковые датчики удара, передающие информацию об ускорении в блок управления системой;

-        ремни безопасности.

Силу и направление удара при дорож­но-транспортном происшествии определяет электронный блок управления (ЭБУ) систе­мой пассивной безопасности с помощью дат­чиков удара. По сигналам датчиков блок уп­равления активирует подушки безопасности.

При ударе определенной силы ЭБУ, полу­чив сигналы от датчиков удара, перед акти­вацией подушек безопасности увеличивает натяжение ремней, выдавая команду на пи­ротехнические элементы преднатяжите- лей. Последние обеспечивают своевре­менное реагирование на аварийное замед­ление автомобиля, притягивая водителя и пассажира к спинкам сидений, исключа­ют дальнейшее перемещение их по инер­ции вперед или вбок и получение травм от сработавшей подушки безопасности.









Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Вам потребуется торцовый ключ TORX ТЗО.

1.  Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЯ

Попытка снятия подушки безопасности без отключения ее электропитания может приве­сти к неожиданному срабатыванию подушки. Приступать к следующим операциям по сня­тию подушки безопасности можно только по­сле полного разряда конденсатора активато­ра. Для разряда конденсатора необходимо подождать не менее 10 мин после отключе­ния электропитания.

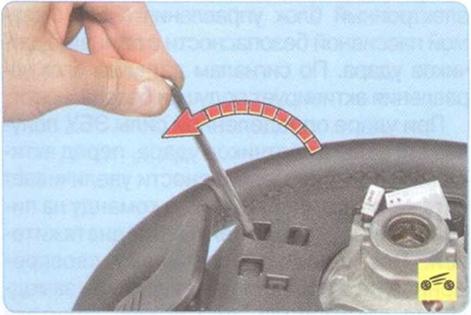

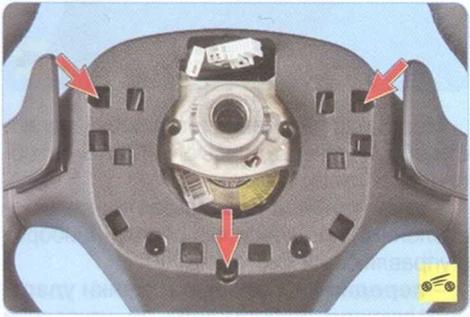

2.   Тонким стержнем отожмите три фикса­тора крепления подушки безопасности к ступице рулевого колеса.









Фиксаторы крепления подушки отжимайте движением стержня по радиусу - от ступицы к ободу рулевого колеса.

3.       Приподнимите подушку и отведите ее от ступицы рулевого колеса.





4.     Подденьте фиксатор колодки жгута проводов подушки и выдвиньте его из ко­лодки.

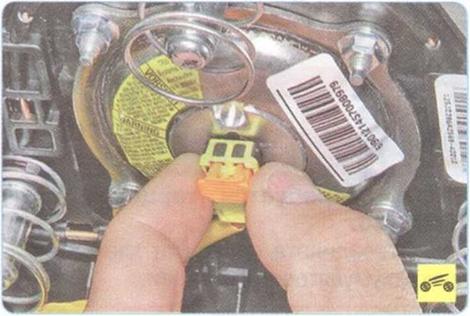

5.     Отсоедините колодку жгута проводов от выводов подушки безопасности.

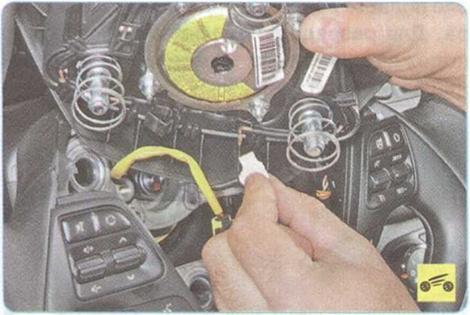

6.     Отсоедините колодку жгута проводов от контактного контура звукового сиг­нала.

7.     Снимите подушку безопасности с ру­левого колеса.

Запрещается разборка подушки безопас­ности.

Снятая с автомобиля подушка безопасности должна храниться на ровной горизонтальной поверхности облицовкой модуля вверх.

Не допускается падение подушки безопас­ности.

8.     Установите подушку безопасности во­дителя в порядке, обратном снятию. При установке подушки в рулевое колесо авто­мобиля находитесь вне зоны разворачива­ния подушки.

9.     При первом включении зажигания по­сле установки подушки на автомобиль на­ходитесь вне автомобиля и включайте вы­ключатель зажигания, протянув руку под нижним кожухом рулевой колонки.
