Киа Сид (2012+). ЗАМЕНА ДАТЧИКА ДАВЛЕНИЯ



Вам потребуются: отвертка с плоским лезвием, ключи «на 17», «на 24».

ПРЕДУПРЕЖДЕНИЕ

Датчик ввернут в резьбовой штуцер трубо­провода без запирающего клапана, поэтому при снятии датчика необходимо стравить хладагент из системы.

1.   Удалите хладагент из системы конди­ционирования (см. «Удаление хладагента из системы кондиционирования», с. 296).

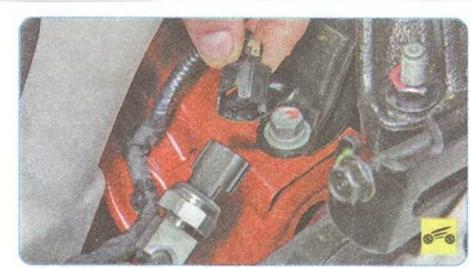

2.    Отожмите фиксатор и отсоедините ко­лодку жгута проводов от датчика.





3.    Отверните датчик от резьбового шту­цера на трубопроводе. Для предотвраще­ния деформации трубопровода удерживай­те резьбовой штуцер на трубопроводе от проворачивания вторым ключом.

ПРЕДУПРЕЖДЕНИЕ

При выворачивании и вворачивании датчика используйте ключ соответствующего разме­ра для предупреждения деформации или по­вреждения корпуса датчика.

4.    Установите датчик в порядке, обратном снятию, и затяните его моментом 11 Н м.

5.      Заправьте систему кондиционирова­ния хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.







Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ

Вам потребуется отвертка с кресто­образным лезвием.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

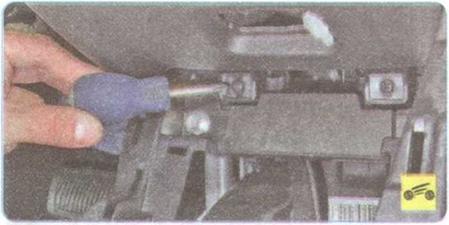

2.   Снимите облицовку тоннеля пола и ни­жнюю часть облицовки консоли панели приборов (см. «Снятие и установка обли­цовки тоннеля пола», с. 282).







Рис. 12.4. Расположение пружинных фиксаторов крепления верхней части облицовки консоли панели

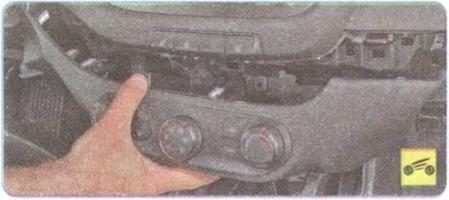

4.        ...и, преодолевая усилие пружинных фиксаторов (рис. 12.4), отсоедините от па­нели приборов верхнюю часть облицовки консоли панели.

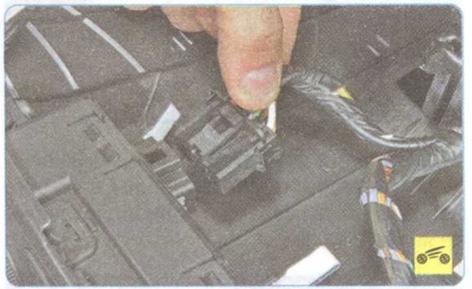

5.   Отсоедините от блока управления колод­ки жгута проводов черного и желтого цвета.

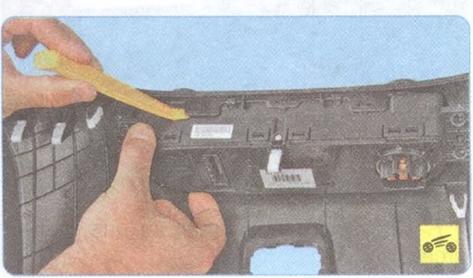

7.   ...отожмите фиксаторы и отсоедините блок от верхней части облицовки консоли панели.

8.   Установите блок управления системой отопления, кондиционирования и вентиля­ции в порядке, обратном снятию.
