Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ВЕРХНЕГО ПОПЕРЕЧНОГО РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ

1.    Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса.

2.    Ослабьте затяжку гаек крепления соот­ветствующего колеса. Поднимите заднюю часть автомобиля и снимите колесо.





3.    Установите на пружину задней подвес­ки приспособление для сжатия пружин и немного сожмите пружину, чтобы разгру­зить подвеску.

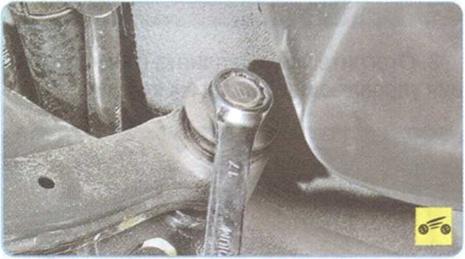

4.    Удерживая от проворачивания головку болта крепления верхнего поперечного ры­чага к кулаку задней подвески, отверните гайку болта и извлеките болт.

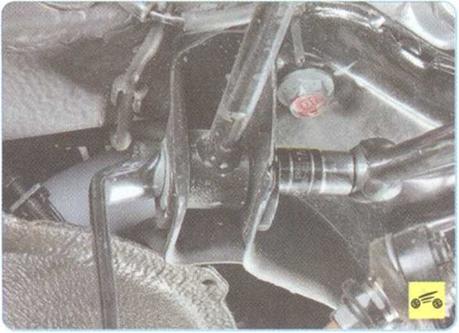

5.    Удерживая от проворачивания головку болта крепления рычага к поперечине зад­ней подвески, отверните гайку болта, из­влеките болт...





6.   ...и снимите верхний поперечный ры­чаг с автомобиля.

7.   Внимательно осмотрите рычаг. Призна­ками износа сайлентблоков являются раз­рывы, одностороннее выпучивание и отсло­ение резины от металлической втулки.

8.   Установите рычаг в порядке, обратном снятию. Гайки болтов крепления рычага окончательно затягивайте на автомобиле, стоящем на земле.









Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА УПРАВЛЯЮЩЕГО РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ

Вам потребуются: два накидных и один торцовый ключ «на 17», пассатижи.

1.   Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса.

2.

Ослабьте затяжку гаек крепления соот­ветствующего колеса. Поднимите заднюю часть автомобиля и снимите колесо.

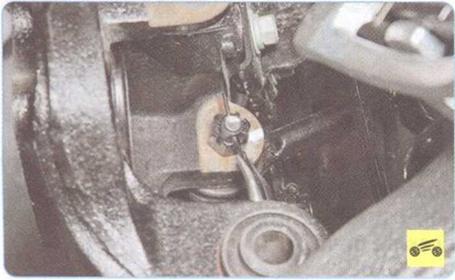

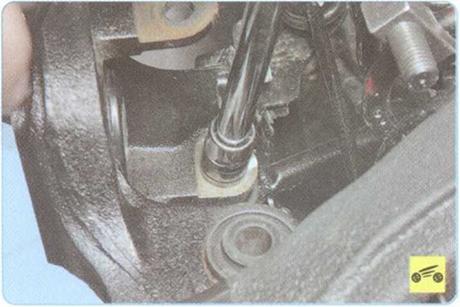

5.    ...отверните гайку и извлеките палец рычага из отверстия в кулаке задней под­вески.





6.    Удерживая от проворачивания головку регулировочного болта крепления рычага к кронштейну поперечины задней подвес­ки, отверните гайку болта и снимите экс­центриковую шайбу.





7.    Извлеките регулировочный болт и сни­мите эксцентриковую шайбу и управляю­щий рычаг.

8.    Внимательно осмотрите рычаг, дефор­мированный рычаг замените. Проверьте состояние шарового шарнира и его пыль­ника, а также сайлентблока. Признаками износа сайлентблока являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки.





9.   Установите рычаг в порядке, обратном снятию. Совместите центральные метки на шкалах регулировочного болта и эксцен­триковой шайбы с метками на поперечине задней подвески автомобиля.

10.   Окончательно затяните гайки крепле­ния рычага на автомобиле, стоящем на земле.

ПРИМЕЧАНИЕ_____________________

После снятия и установки управляющего ры­чага проверьте и при необходимости отрегу­лируйте углы установки колес. Воспользуй­тесь услугами мастерских, располагающих специальным оборудованием.
