ОСОБЕННОСТИ КОНСТРУКЦИИ

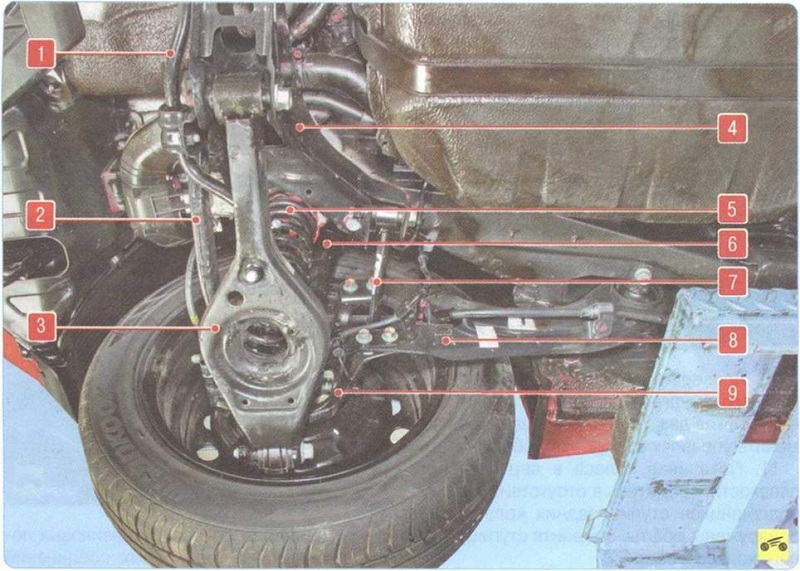

Задняя подвеска независимая, многорычажная (по три поперечных и одному продольному рычагу с каждой стороны), с амортизаторами 6 (рис. 7.3) и стабилизатором 1 поперечной устойчивости. Направляющими элементами задней подве-

ски являются продольные рычаги 8, поперечные рычаги 2 и 3, а также управляющие рычаги 7. Такая система рычагов в сочетании с упругими резинометаллическими шарнирами обеспечивает подвеске свойство пассивного подруливания: при прохождении поворотов задние колеса поворачиваются на небольшой угол в сторону поворота, что обеспечивает лучшую устойчивость и управляемость автомобиля.

Амортизатор выполняет функции гасителя колебаний. В нижней части он соединен с нижним поперечным рычагом, а в верхней части прикреплен к кузову. На амортизаторе собраны буфер сжатия с защитным кожухом и верхняя опора.

Нижние рычаги подвески соединены со стабилизатором поперечной устойчивости. Стойки стабилизатора поперечной устойчивости закреплены через шаровые шарниры на нижних поперечных рычагах и штанге стабилизатора. Последняя закреплена на поперечине задней подвески скобами с резиновыми подушками.

Причина неисправности	Способ устранения
Шум и стук в подвеске
Неисправна амортизаторная стойка	Замените амортизаторную стойку
Ослабление крепления амортизаторной стойки или износ втулки проушины амортизаторной стойки	Затяните болт с гайкой нижнего крепления амортизаторной стойки или замените втулки
Износ сайлентблоков рычагов подвески	Замените сайлентблоки или рычаги
Осадка или поломка пружины	Замените пружину
Выход из строя подшипника ступицы колеса	Замените подшипник
Увод автомобиля от прямолинейного движения
Разное давление в шинах	Установите нормальное давление в шинах
Разный износ или рисунок протектора шины колес	Замените шины
Нарушен угол развала	Устраните причину нарушения угла развала и отрегулируйте углы установки колес
Осадка или поломка одной из пружин	Замените пружину
Деформация продольных рычагов	Замените продольные рычаги
Износ сайлентблоков продольных рычагов	Тоже
Повышенный шум или неравномерный износ протектора шин
Давление воздуха в шинах не соответствует норме	Установите нормальное давление
Нарушены параметры установки колес	Установите причины нарушения параметров установки колес и отрегулируйте углы установки задних колес
Перегрузка автомобиля	Не допускайте перегрузки автомобиля
Нарушение балансировки колес	Отбалансируйте колеса
