Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ M6CF1



Вам потребуются: торцовые ключи «на 10», «на 12», «на 14», «на 17», «на 32», монтажная лопатка, пассатижи.

1.    Установите автомобиль на подъемник или смотровую канаву.





2.    Снимите защиту картера и брызговики двигателя (см. «Снятие и установка защиты картера и брызговиков двигателя», с. 68).

3.    Слейте масло из коробки передач.

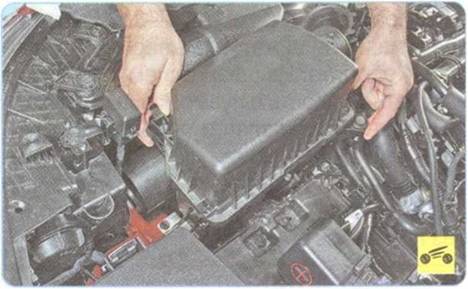

5.     Снимите корпус воздушного фильтра

(см. «Снятие и установка воздушного филь­тра и глушителя шума впуска», с. 109).





6.     Выверните болт крепления кронштей­на...







































7. ...и отведите в сторону жгут проводов.

 8. Отожмите фиксатор шплинта...





9.       ...извлеките шплинт крепления наконечника троса из отверстия оси рычага переключения передач...

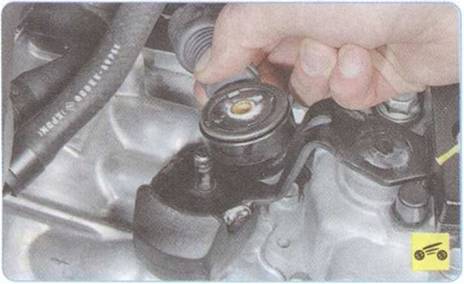

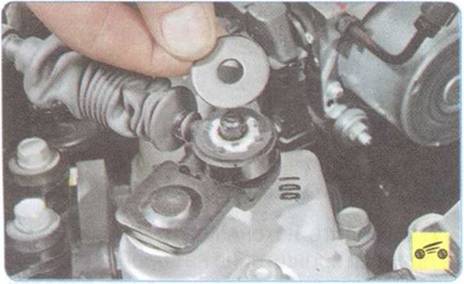

11.  ...и наконечник троса с оси рычага пе­реключения передач.





12.    Извлеките наконечник оболочки тро­са из прорези кронштейна на коробке пе­редач и отведите трос переключения пере­дач в сторону.





13.      Извлеките шплинт крепления нако­нечника троса из отверстия оси рычага вы­бора передач...

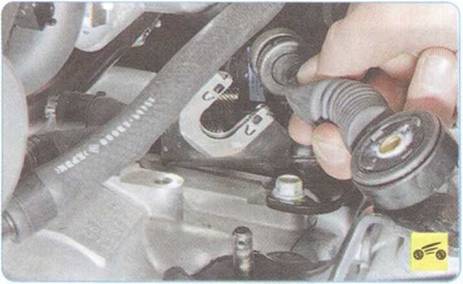

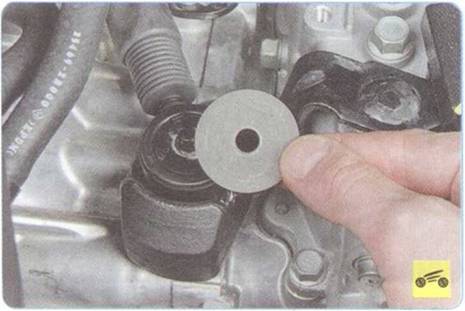

15.    ...и наконечник троса с оси рычага вы­бора передач.





16.    Извлеките наконечник оболочки тро­са из прорези кронштейна на коробке пе­редач и отведите трос выбора передач в сторону.





17.   Отсоедините колодки жгута проводов датчика скорости...

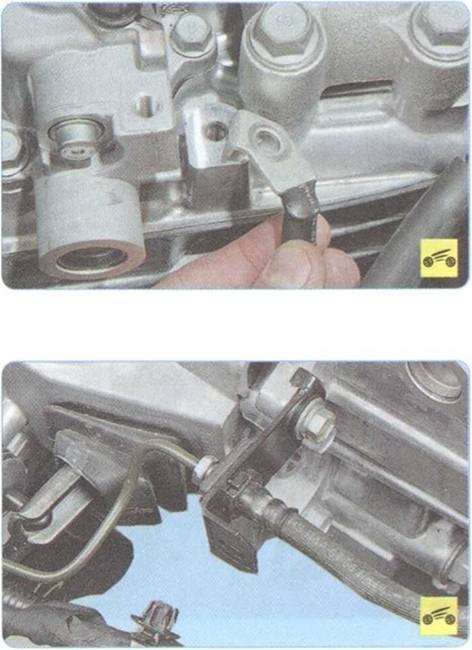

19. Выверните болт крепления наконеч­ника провода «массы»...





21.         Выверните болт крепления крон­штейна трубопровода сцепления к корпусу коробки передач.















22.      Выверните два болта крепления ра­бочего цилиндра к картеру сцепления и от­ведите рабочий цилиндр в сторону.

23.      Снимите поперечину передней под­вески (см. «Снятие и установка поперечины передней подвески», с. 157).





24.      Отсоедините колодку управляющего провода от вывода тягового реле стартера.





25.        Снимите защитный колпачок нако­нечника силового провода, отверните гайку и отсоедините наконечник от контактного болта.









27.    ...и снимите стартер.

28.    Установите под двигатель надежную опору или вывесите его с помощью грузо­подъемного механизма.

29.    Аналогичную опору установите под коробку передач.

30.    Выверните два болта крепления си­лового агрегата к левой опоре.

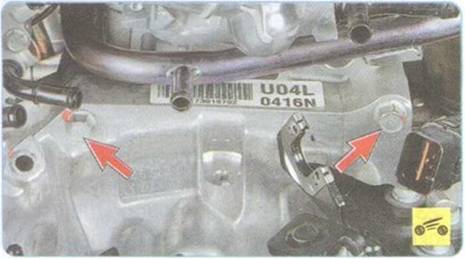

31.   Выверните два верхних болта крепле­ния коробки передач.

ПРИМЕЧАНИЕ______________________

Шланги системы охлаждения двигателя для наглядности сняты.

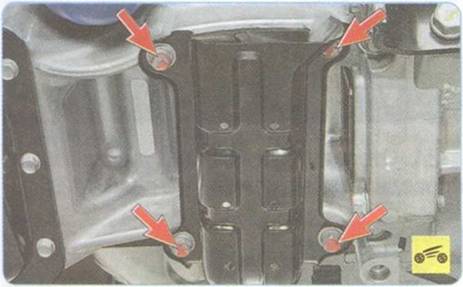

32.     Выверните четыре болта крепления усилителя и снимите его.

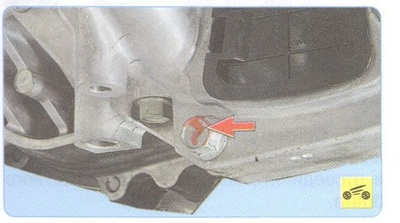

33. Выверните один нижний болт крепле­ния коробки передач к масляному картеру.



 34. Выверните по два болта с правой...

35.      ...и левой стороны крепления коробки передач к блоку цилиндров двигателя.

36.      Сдвиньте коробку передач назад до момента выхода первичного вала короб­ки передач из ступицы ведомого диска сцепления и аккуратно снимите коробку передач с автомобиля.

ПРЕДУПРЕЖДЕНИЕ

При снятии коробки передач не опирайте ко­нец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

37.      Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ

Перед установкой коробки передач реко­мендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления.

38.      Залейте масло в коробку передач.
