Киа Сид (2012+). ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Вам потребуются: ключи «на 10», «на 12», пассатижи, отвертка с кресто­образным лезвием.

1.     Снимите воздушный фильтр (см. «Сня­тие и установка воздушного фильтра и глу­шителя шума впуска», с. 109).





2.     Снимите пробку бачка главного тор­мозного цилиндра и откачайте, например, большим медицинским шприцем тормоз­ную жидкость из секции бачка главного тормозного цилиндра, питающей гидро­привод выключения сцепления.



3.    Сожмите отогнутые усики хомута креп­ления шланга подачи рабочей жидкости в главный цилиндр привода выключения сцепления, сдвиньте хомут по шлангу и от­соедините шланг от штуцера бачка главно­го тормозного цилиндра.





4.    Удерживая демпфер главного цилинд­ра гидропривода выключения сцепления от проворачивания, отверните от него гай­ку крепления трубки гидропривода.

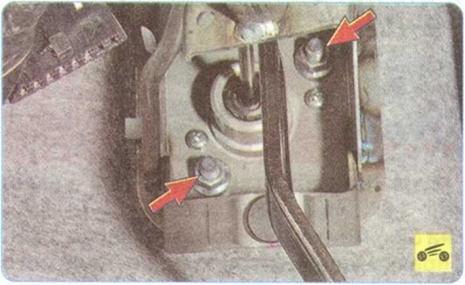

5.    Отверните две гайки крепления педали сцепления к моторному щиту...





6.    ...ослабьте одну гайку крепления к уси­лителю панели...

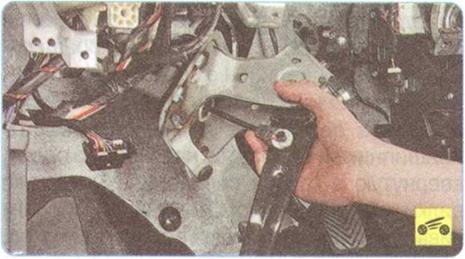

7.    ...и снимите педаль сцепления в сборе с главным цилиндром.

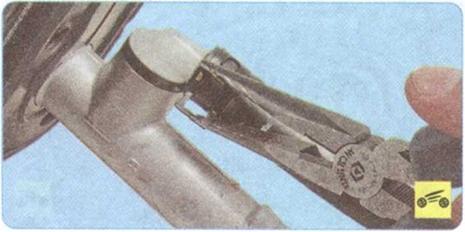

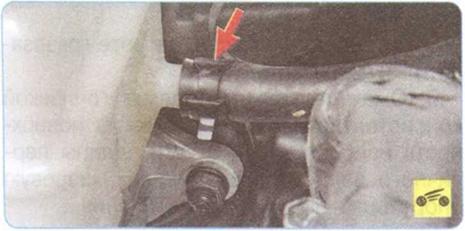

8.       Сожмите отогнутые усики хомута креп­ления шланга подачи рабочей жидкости в главный цилиндр привода выключения сцепления, сдвиньте хомут по шлангу...





9.       ...и отсоедините шланг от штуцера главного цилиндра выключения сцепления.

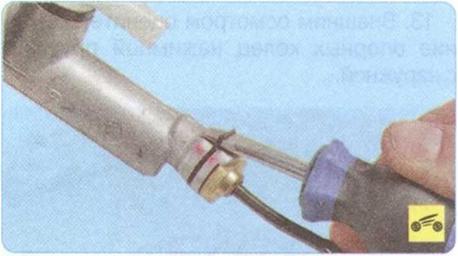

10. Поддев отверткой, извлеките пружин­ный фиксатор...





11. ...и отсоедините от главного цилинд­ра выключения сцепления наконечник трубки.





Соединение трубки с главным цилиндром сцепления уплотнено резиновым кольцом. Заменяйте кольца новыми при каждом разъ­единении соединения.

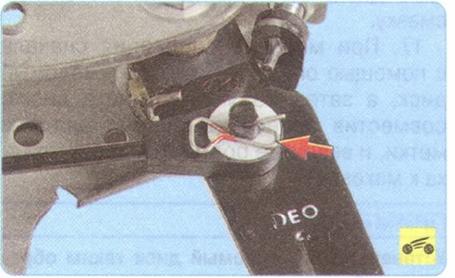

12.       Подденьте наконечник пружинного фиксатора...





13.    ...и извлеките его из отверстия оси крепления наконечника штока.

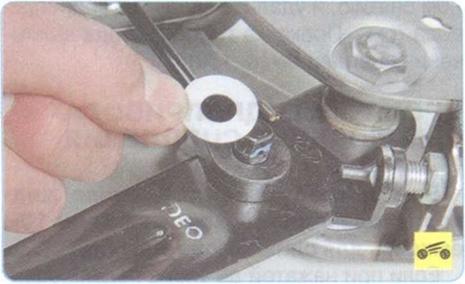

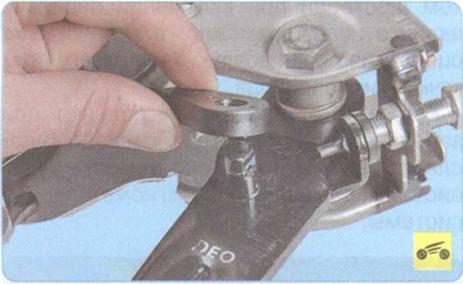

15.    Снимите с оси наконечник штока главного цилиндра привода выключения сцепления.









17.    ...и отсоедините от кронштейна педали главный цилиндр привода выключения сцеп­ления.

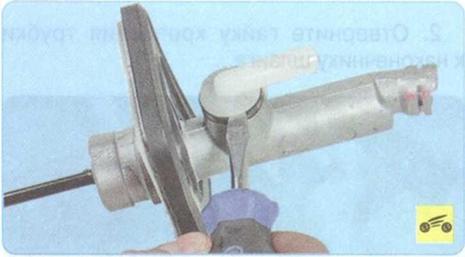

18.    Отверткой аккуратно подденьте шту­цер...

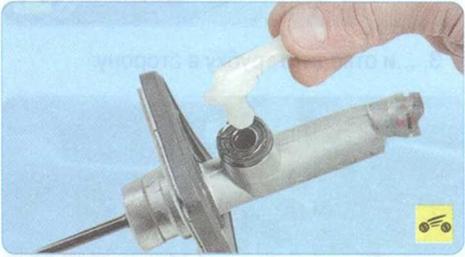

19.    ...и вытащите его из резинового уп­лотнителя.

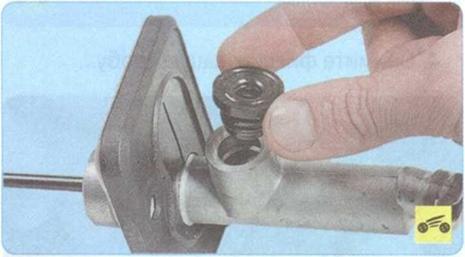

20.     Снимите резиновый уплотнитель.

21.     Установите детали в порядке, обрат­ном снятию, и удалите воздух из гидропри­вода выключения сцепления (см. «Прокач­ка гидропривода выключения сцепления», с. 130).
