Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА БЛОКА ДОПОЛНИТЕЛЬНОГО НЕЙТРАЛИЗАТОРА, ДОПОЛНИТЕЛЬНОГО И ОСНОВНОГО ГЛУШИТЕЛЕЙ ДВИГАТЕЛЯ G4FA, G4FG





Вам потребуются: торцовая головка «на 19», отвертка с плоским лезвием.

Дополнительный нейтрализатор 13 (см. рис. 5.24), дополнительный 7 и основной 8 глушители представляют собой неразбор­ный блок, все элементы которого соедине­ны сваркой. При повреждении какого-либо из них необходимо заменить весь блок в сборе, так как отдельные элементы блока в вырезанном виде в запасные части не по­ставляются.

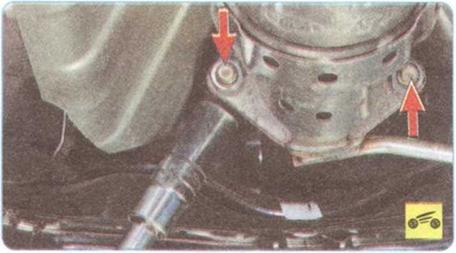

1.   Отверните две гайки крепления флан­ца приемной трубы к фланцу дополнитель­ного нейтрализатора.

ПОЛЕЗНЫЙ СОВЕТ

Перед отворачиванием гаек крепления фланца приемной трубы к фланцу дополни­тельного нейтрализатора очистите металли­ческой щеткой от грязи и ржавчины, высту­пающие резьбовые концы шпилек и обрабо­тайте их легкопроникающей смазкой.

2.      Разъедините фланцы нейтрализатора и трубы и снимите расположенную между ними уплотнительную прокладку.

ПРЕДУПРЕЖДЕНИЕ

Уплотнительную прокладку между фланцами нейтрализатора и приемной трубы при каж­дой разборке соединения заменяйте новой.

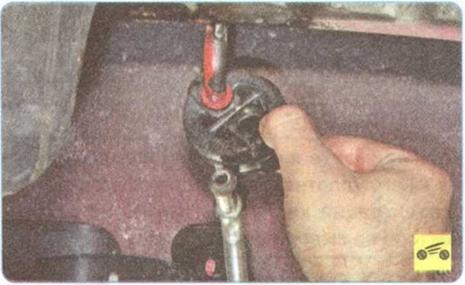

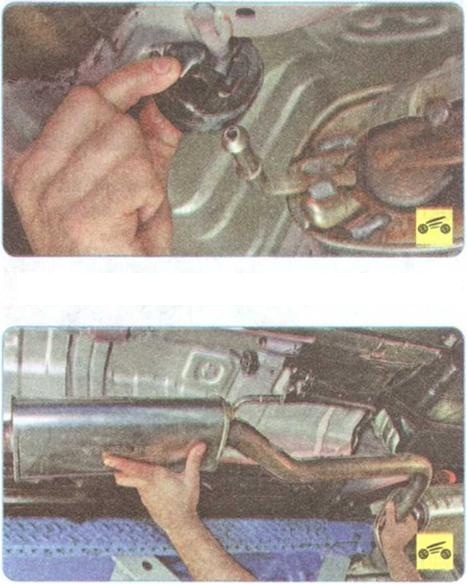

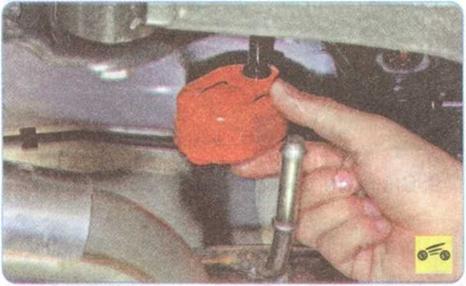

3.    Поочередно отсоедините от кронштей­нов элементов блока подушки подвески вы­хлопной трубы...





6.    ...и снимите блок.

7.    Установите блок дополнительного ней­трализатора, дополнительного и основного глушителей в порядке, обратном снятию.









Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ ДВИГАТЕЛЯ G4FA, G4FG

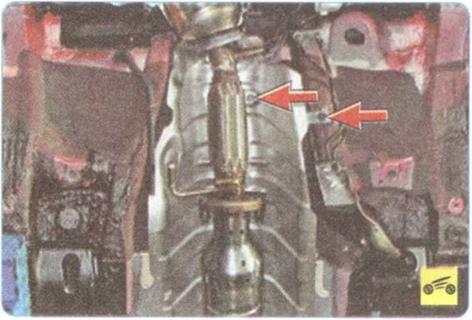

2.    ...и две передние гайки крепления тер­моэкрана дополнительного нейтрализато­ра и снимите термоэкран, повернув его во­круг нейтрализатора.

ПРИМЕЧАНИЕ

Расположение передних гаек крепления тер­моэкрана дополнительного нейтрализатора для наглядности показано при снятой попе­речине передней подвески.

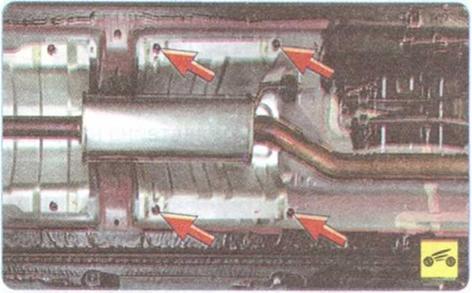

3.   Для снятия термоэкрана дополнитель­ного глушителя отверните четыре гайки его крепления. Поверните термоэкран вокруг глушителя и снимите его.

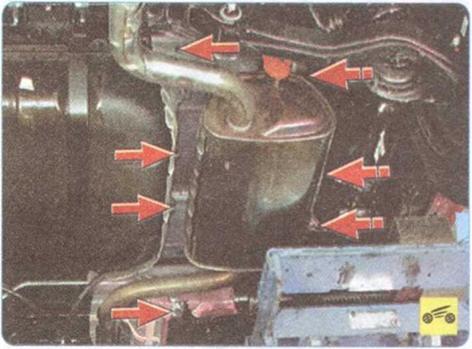

4.      Для снятия термоэкрана основного глушителя отверните четыре гайки крепле­ния термоэкрана слева и три гайки справа. Поверните термоэкран вокруг глушителя и снимите его.

5.      Установите детали в порядке, обрат­ном снятию.
