Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА КАТКОЛЛЕКТОРА ДВИГАТЕЛЯ G4FA, G4FG И ЗАМЕНА ЕГО ПРОКЛАДКИ

Вам потребуются: ключи «на 12», «на 19», «на 22», торцовая головка «на 14», отвертка с плоским лезвием.

В системе установлен каталитический ней­трализатор отработавших газов, объединен­ный с катколлектором. Возможной причиной выхода из строя катколлектора может быть применение этилированного бензина и нере- комендованных типов моторных масел с по­вышенным содержанием серы и фосфора.

Между головкой блока цилиндров и фланцем катколлектора установлена металлоармированная уплотнительная про­кладка. При ее повреждении начинается прорыв отработавших газов наружу (кол­лектор «сечет»). Если подтяжкой гаек креп­ления катколлектора к головке блока не удается восстановить герметичность со­единения, замените прокладку.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите декоративный кожух двигате­ля (см. «Снятие и установка декоративного кожуха двигателя», с. 68).

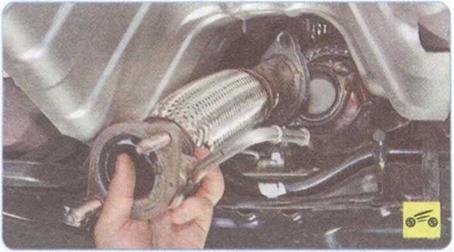

3.    Снимите приемную трубу (см. «Снятие и установка приемной трубы», с. 122).

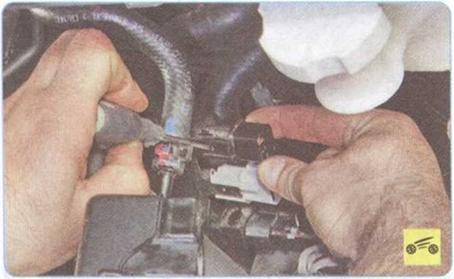

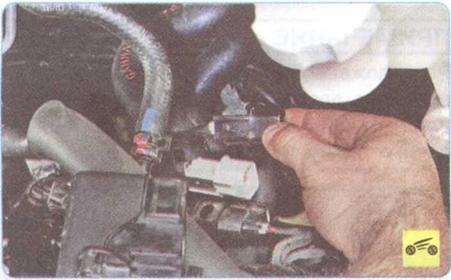

4.    Разъедините колодку жгута проводов (черного цвета) управляющего датчика концентрации кислорода в отработавших газах, отожмите ее фиксатор...





5.   ...и снимите ее с кронштейна на двига­теле.

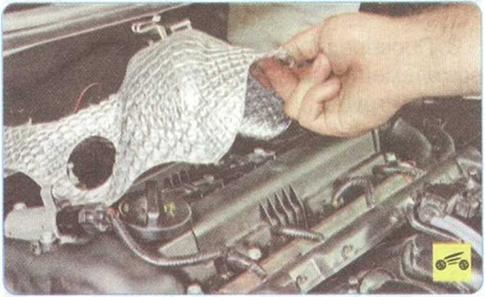

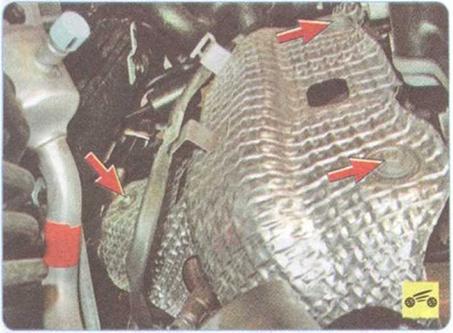

6.    Выверните три болта крепления тер­моэкрана к каткол лектору.

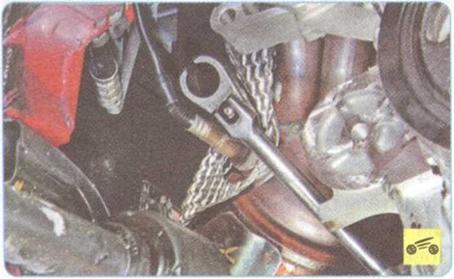

7.    Ослабьте затяжку управляющего дат­чика концентрации кислорода...

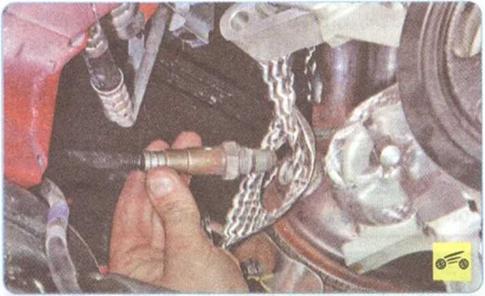

8.     ...и выверните его из катколлектора.

ПРИМЕЧАНИЕ_____________________

Если снимаете катколлектор только для за­мены его уплотнительной прокладки, датчик концентрации кислорода можно из каткол­лектора не выворачивать.

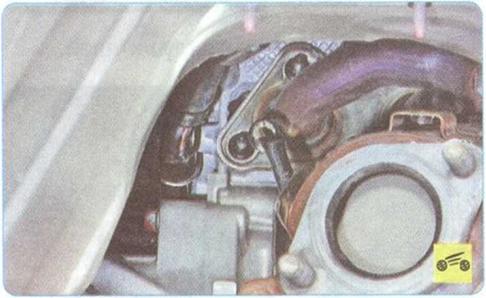

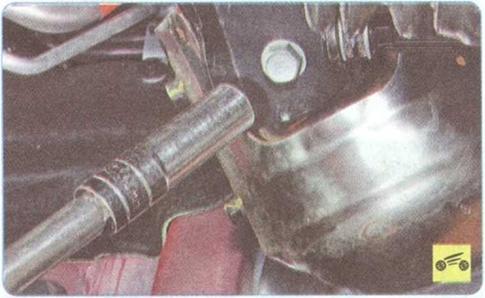

10.       Выверните болт крепления каткол­лектора к кронштейну на двигателе.





11.   Отверните девять гаек крепления кат­коллектора к головке блока цилиндров.

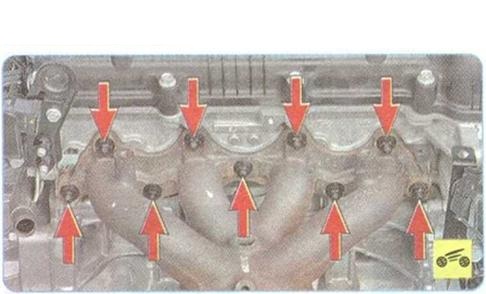

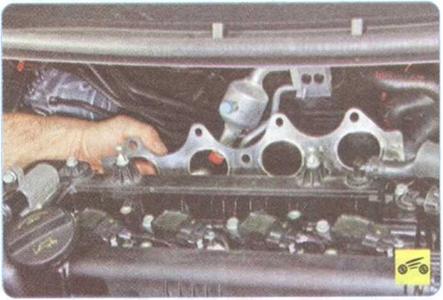

Так расположены гайки крепления катколлектора к головке блока цилиндров.

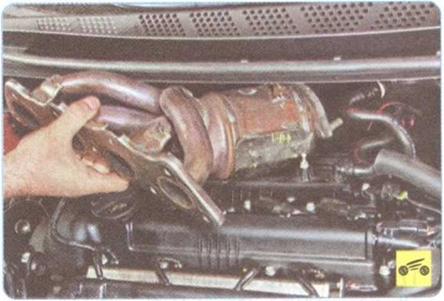

12.   Снимите катколлектор со шпилек го­ловки блока и извлеките из моторного от­сека вверх.

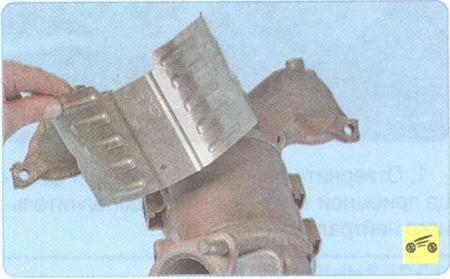

14.  При необходимости выверните четы­ре болта крепления среднего термоэкрана катколлектора...

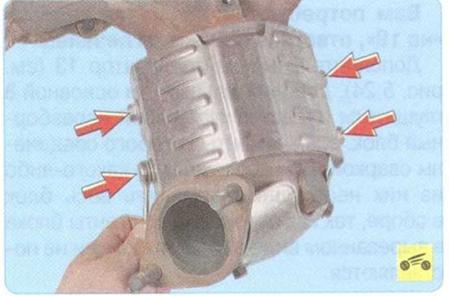

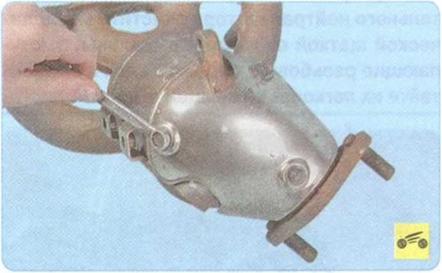

16.    Выверните три болта крепления ни­жнего термоэкрана катколлектора...

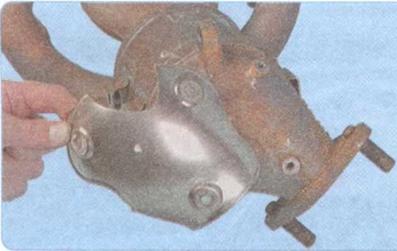

17.    ...и снимите нижний термоэкран.

18.    Установите катколлектор и все сня­тые детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Прокладку между катколлектором и голо­вкой блока цилиндров заменяйте новой при каждом снятии катколлектора.
