Киа Сид (2012+). СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ДВИГАТЕЛЯ G4FA, G4FG

ОСОБЕННОСТИ УСТРОЙСТВА

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприят­но влияющих на экологию окружающей среды.

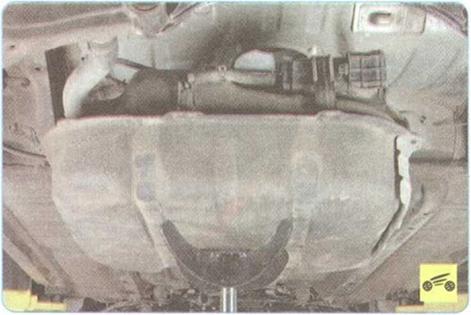

В системе применен метод поглощения паров угольным адсорбером, установлен­ным на топливном баке.

Пары топлива из топливного бака по тру­бопроводу постоянно отводятся и накапли­ваются в адсорбере, заполненном активи­рованным углем (адсорбентом). При рабо­те двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступаю­щим в систему под действием разрежения, передаваемого по трубопроводу из впуск­ной трубы в полость адсорбера при откры­вании клапана продувки. Блок управления регулирует степень продувки адсорбера в зависимости от режима работы двигате­ля, подавая на клапан сигнал с изменяемой частотой импульса.

Пары топлива из адсорбера по трубопро­воду поступают во впускную трубу двигате­ля и сгорают в цилиндрах.

Неисправности системы улавливания па­ров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повы­шенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

Адсорбер системы улавливания паров топлива снимают для проверки или заме­ны при появлении стойкого запаха бен­зина, вызванного негерметичностью ад­сорбера, или при отказе клапана продувки адсорбера.



Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ДВИГАТЕЛЯ G4FA, G4FG

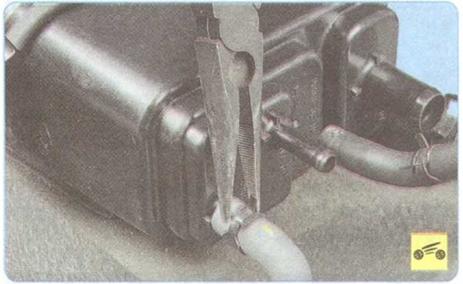

2.   Сожмите пассатижами отогнутые ушки хомута крепления шланга к наливной трубе, сдвиньте хомут по шлангу...

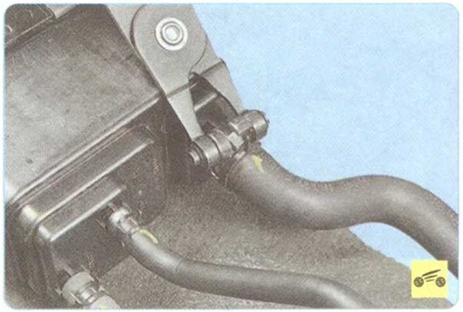

3.   ...и отсоедините шланг от патрубка ад­сорбера.





4.   Аналогично отсоедините от патрубков адсорбера остальные шланги.

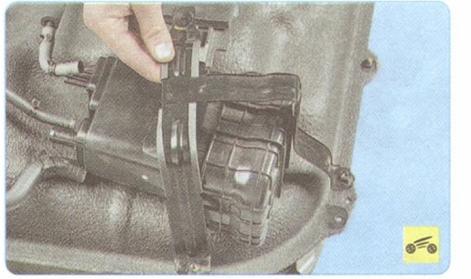

5.   Отверните три гайки крепления крон­штейна адсорбера к топливному баку...

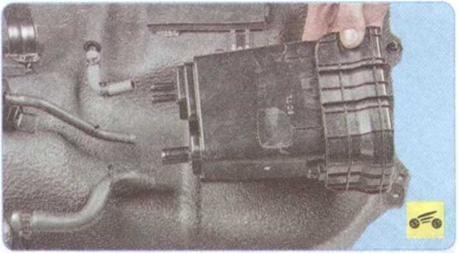

7.   Снимите адсорбер.

8.  Установите адсорбер и все снятые дета­ли в последовательности, обратной снятию.
