Киа Сид (2012+). ЗАМЕНА ТОПЛИВНОГО БАКА И ЕГО НАЛИВНОЙ ТРУБЫ ДВИГАТЕЛЯ G4FA, G4FG

Вам потребуются: торцовые головки «на 8», «на 10», «на 14», пассатижи с тон­кими губками, отвертка с плоским лез­вием.

При обнаружении утечки топлива из бака рекомендуется заменить бак, так как его пайка требует определенной квалифика­ции исполнителя и специального оснаще­ния. Помимо этого необходима тщательная промывка и пропарка бака, иначе возмо­жен взрыв паров топлива при пайке. Если сетка топливного насоса часто засоряется, снимите и промойте бак.

Для снятия топливного бака выполните следующие операции.

1.     Снизьте давление в системе питания (см. «Снижение давления в системе пита­ния», с. 108).

2.

Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

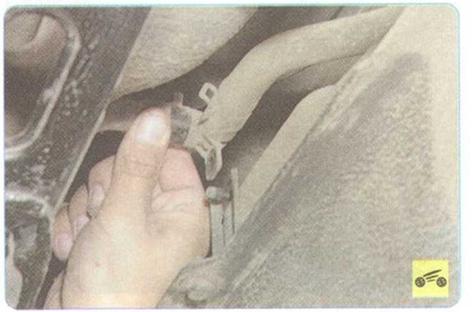

6.     ...и отсоедините держатель шланга от кронштейна на топливном баке.





7.     Сожмите пассатижами ушки хомута воз­духоотводящего шланга топливного бака...













10.                 Ослабьте хомут крепления соедини­тельного шланга...

11 .сдвиньте хомут по шлангу...

12.    ...и снимите шланг с наливной трубы.

13.    Аналогично отсоедините от патруб­ков топливного бака шланги системы улав­ливания паров топлива.

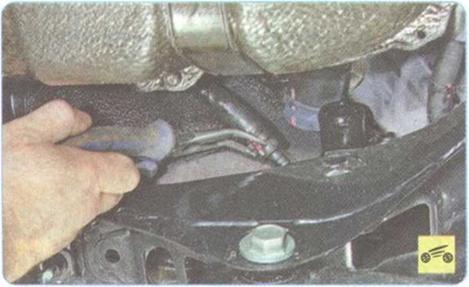

15.    Выверните болты хомутов крепления топливного бака, снимите хомуты...

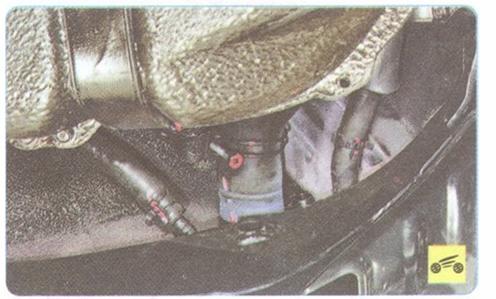

17.    Ослабьте затяжку хомута крепления соединительного шланга к патрубку топ­ливного бака, сдвиньте хомут по шлангу...

18...и снимите шланг.

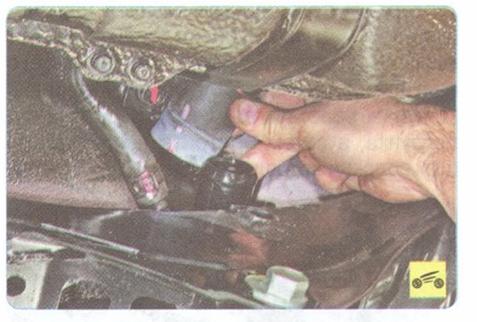

19.    Извлеките из топливного бака трубку с обратным клапаном.

20.    Установите топливный бак в порядке, обратном снятию.

21.    Залейте в бак топливо, пустите двига­тель и проверьте герметичность всех со­единений топливопроводов.

Для снятия наливной трубы топливного бака выполните следующие операции.

1.  Снимите левое заднее колесо.

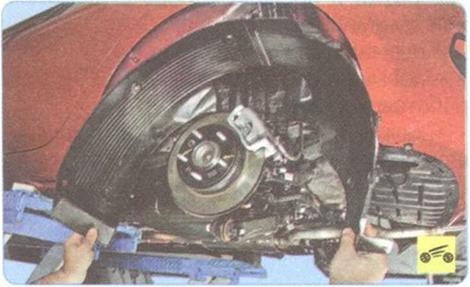

2.  Снимите левый задний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков», с. 248).

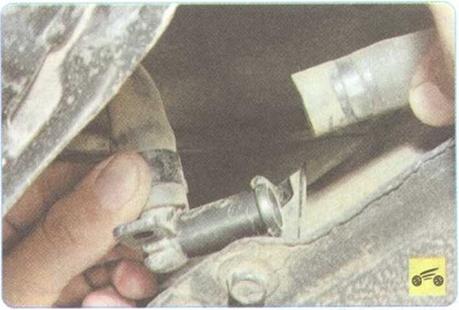

3.       Сожмите усики хомута крепления шланга системы улавливания паров топли­ва, сдвиньте хомут по шлангу...





4.       ...и снимите шланг со штуцера проме­жуточной трубки наливной трубы.





5.       Ослабьте хомут крепления соедини­тельного шланга...

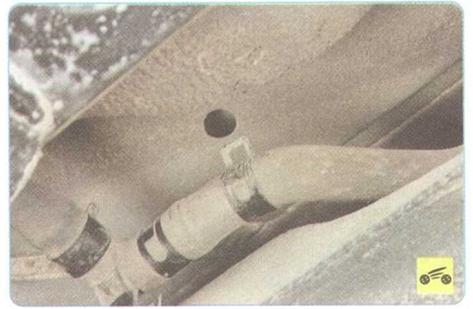

8.        Сожмите усики хомута крепления вентиляционного шланга, сдвиньте хомут по шлангу...





9.        ...и снимите шланг со штуцера проме­жуточной трубки наливной трубы.

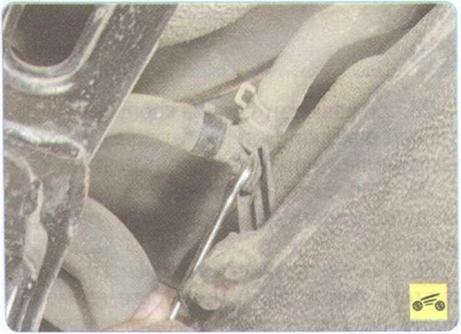

10.  Выверните болт крепления кронштей­на наливной трубы к лонжерону кузова...





11.          ...и извлеките кронштейн трубы из держателя на кузове.

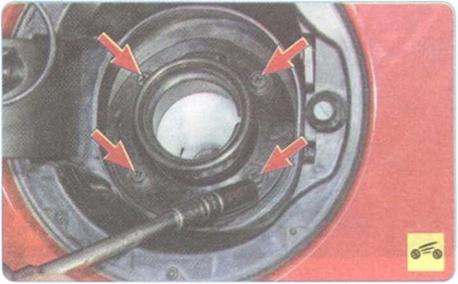

12.  Выверните четыре болта крепления горловины наливной трубы к кузову...





13.  ...и снимите наливную трубу, выведя ее через нишу левого заднего колеса.


14.                    Установите наливную трубу и осталь­ные снятые детали в порядке, обратном снятию.
