Киа Сид (2012+). РЕМОНТ ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ G4FA, G4FG

Вам потребуются: отвертка с плоским лезвием, пассатижи.

В состав топливного модуля входят дат­чик уровня топлива, фильтр грубой очистки топлива, электробензонасос, фильтр тон­кой очистки топлива и регулятор давления.

Основные неисправности топливного модуля:

-       отказ или неправильная работа датчика указателя уровня топлива;

-       засорение или повреждение топливных фильтров;

-       выход из строя топливного насоса;

-       выход из строя регулятора давления.

1. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2. Снимите топливный модуль (см. «Сня­тие и установка топливного модуля», с. 111).





4.    ...и отсоедините фильтр предвари­тельной очистки топлива.

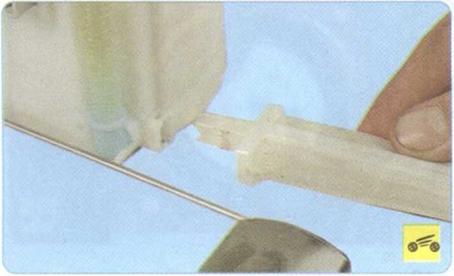

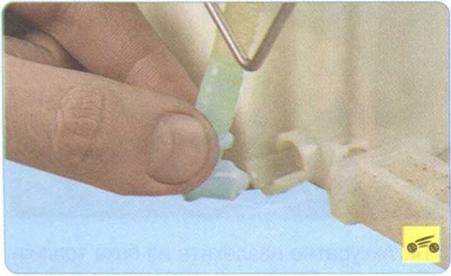

5.    Отсоедините наконечник шланга слива топлива от стакана топливного модуля.





6.     Поддев отверткой, отожмите фиксато­ры пружинной скобы крепления регулятора давления топлива...

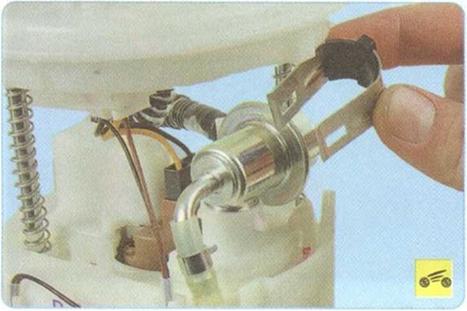

9.      ...и извлеките из корпуса топливного модуля регулятор давления.

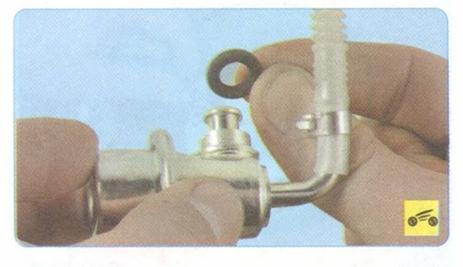

10.    Снимите со штуцера регулятора дав­ления уплотнительное кольцо. При уста­новке замените уплотнительное кольцо.

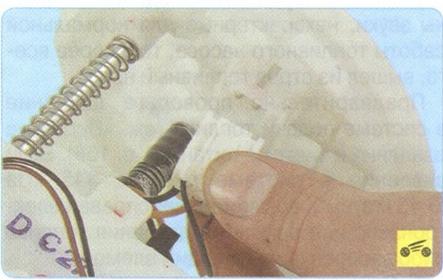

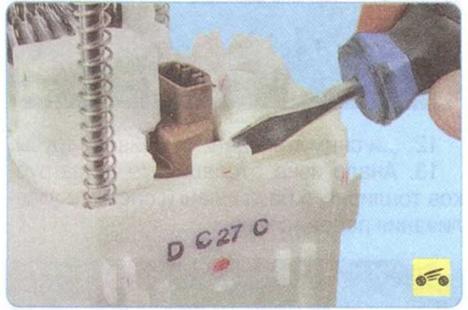

11.    Отожмите фиксатор колодки прово­дов...





12.    ...и отсоедините ее от топливного на­соса.

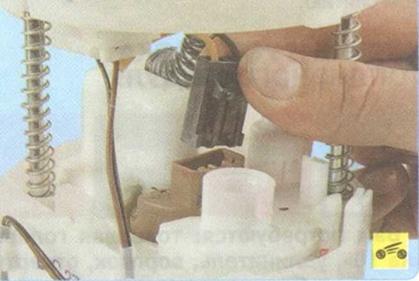

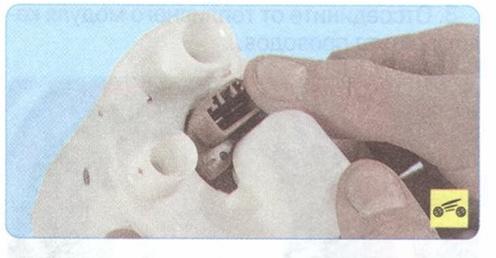

13.    Сожмите фиксатор и отсоедините от крышки топливного модуля колодку про­водов датчика указателя уровня топлива.

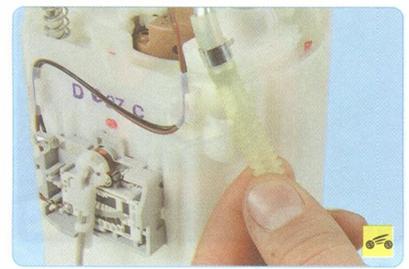

14.        Выведите провода из держателя на стакане топливного модуля.

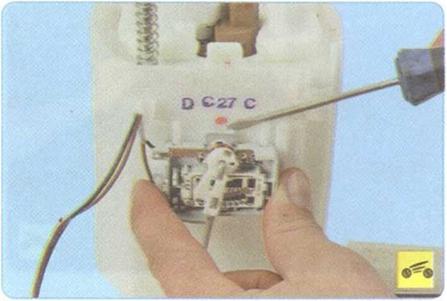

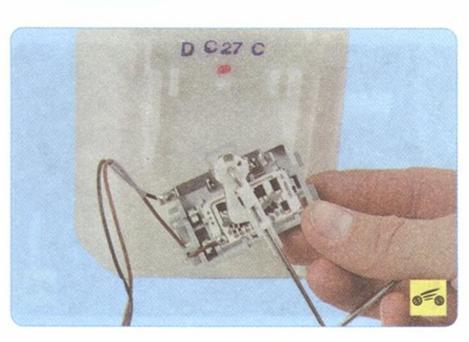

16.    ...и снимите датчик указателя уровня топлива. В большинстве случаев наруше­ние работы датчика уровня топлива бывает вызвано загрязнением или окислением его контактной группы. Промойте бензином контакты реостата датчика и пластину его ползунка, а затем протрите не оставляю­щей волокон ветошью, смоченной в спирте.

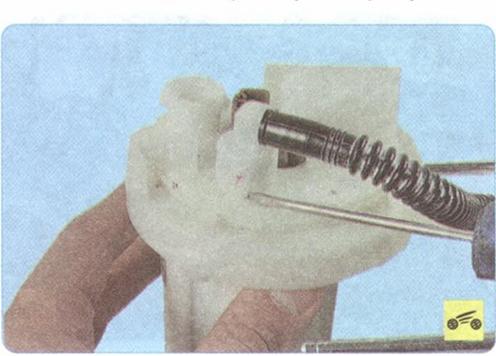

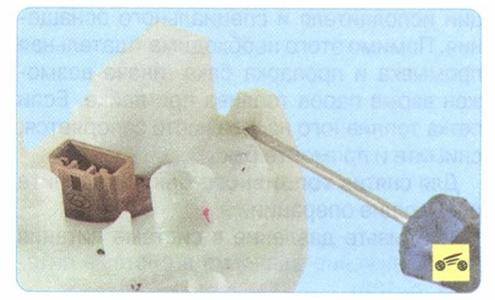

17.    Отожмите отверткой пластмассовые фиксаторы...

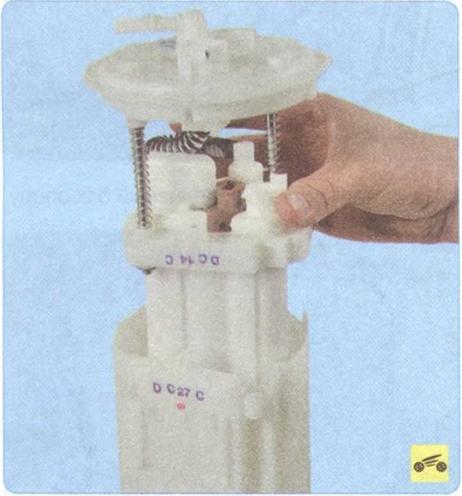

18.     ...и извлеките из стакана корпус топ­ливного модуля (фильтр тонкой очистки с топливным насосом в сборе).

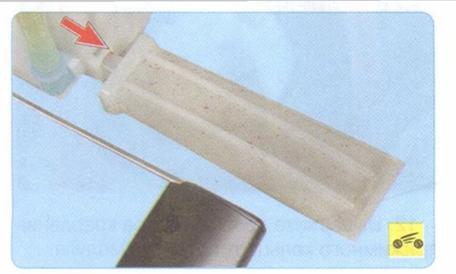

Снизу топливного модуля установлен фильтр грубой очистки топлива.

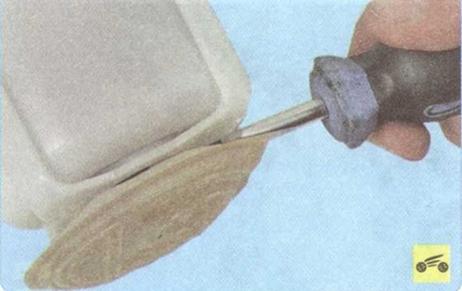

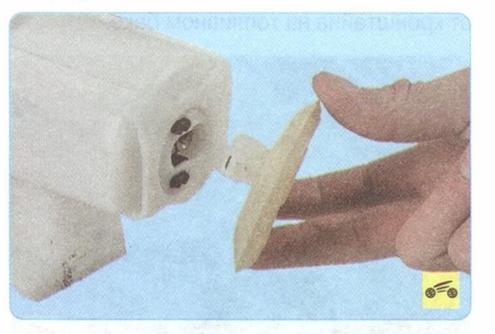

20.   ...снимите фильтр с топливоприемника. Замените фильтр, если он сильно за­грязнен.

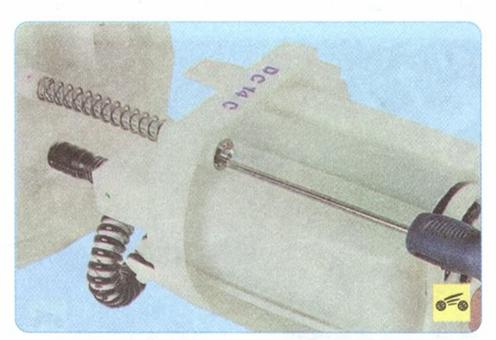

21.   Снимите стопорные кольца направля­ющих крышки топливного модуля...

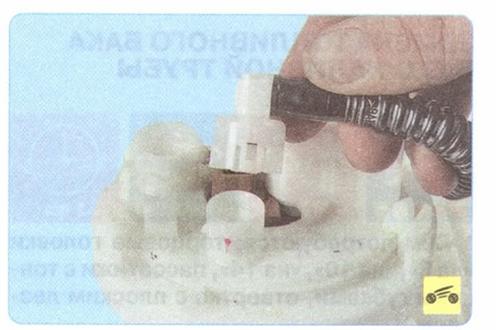

24.    ...и отсоедините наконечник топлив­ного шланга от фильтра тонкой очистки.



25.    Отожмите держатели.



26...и снимите фильтр тонкой очистки с насосом.



27Аккуратно нажмите сверху на топлив­ный насос...



28...и извлеките его из корпуса фильтра тонкой очистки. При необходимости заме­ните фильтр тонкой очистки топлива.

29Соберите и установите топливный модуль в порядке, обратном разборке и снятию.

30После установки топливного модуля пустите двигатель и проверьте герметич­ность подсоединения к модулю топливо­проводов.
