Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

ПРИМЕЧАНИЕ

Работы по снятию брызговиков и защиты картера двигателя удобнее выполнять на подъемнике.

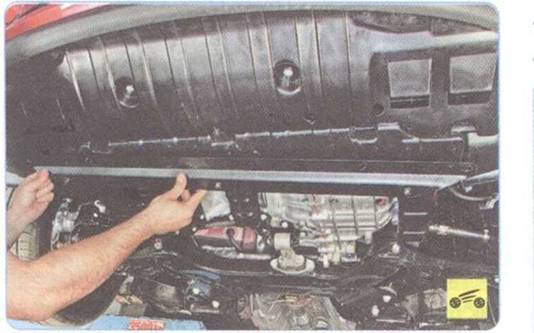

Для снятия защиты картера двигателя выполните следующее.

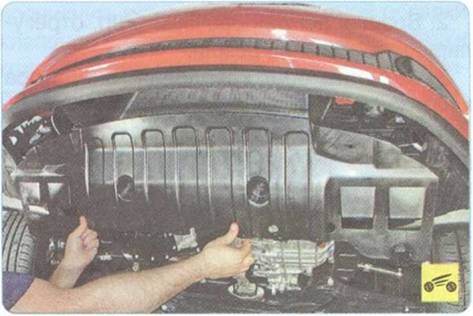

4. Установите защиту картера двигателя в порядке, обратном снятию.

Для снятия брызговиков двигателя выполните следующее.

1. Снимите защиту картера (см. выше в данном подразделе).

4. ...и снимите дистанционные втулки.

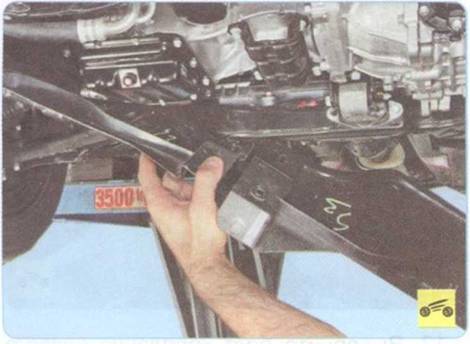

5. Выверните два оставшихся болта крепления кронштейна защиты картера и снимите кронштейн.

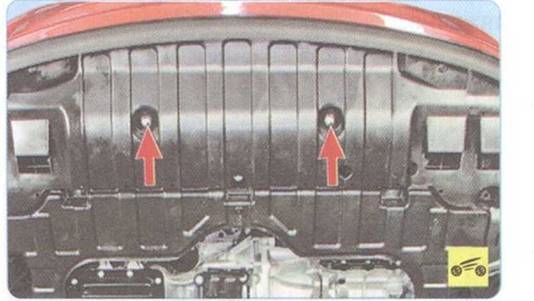

6. Выверните два болта крепления переднего брызговика двигателя к рамке радиатора...

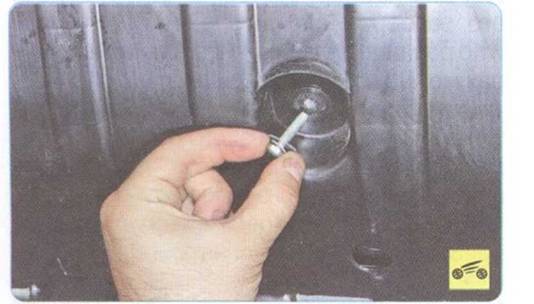

7. ...и извлеките болты.

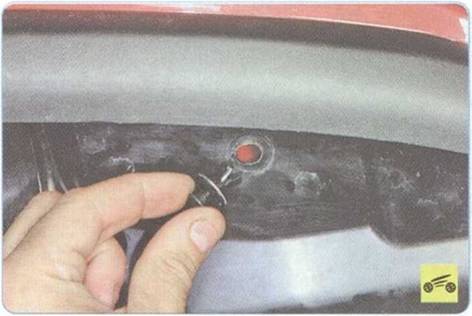

8. Выверните сердечники двух фиксаторов крепления переднего брызговика к бамперу...

9. ...и извлеките фиксаторы.

ПРИМЕЧАНИЕ

Так расположены фиксаторы крепления переднего брызговика двигателя к бамперу.

10. Снимите передний брызговик двигателя.

11. Выверните сердечник фиксатора крепления правого и левого брызговиков к рамке радиатора...

12. ...и извлеките фиксатор.

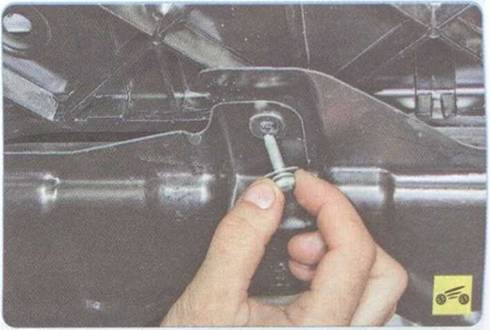

13. Выверните болт крепления правого и левого брызговиков к рамке радиатора...

14. ...и извлеките болт.

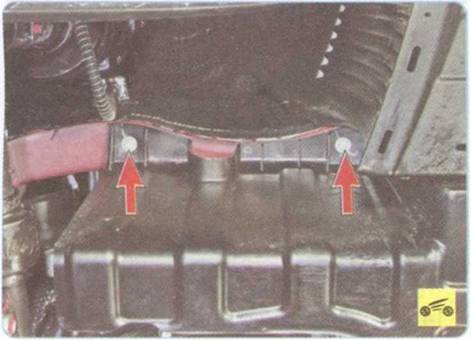

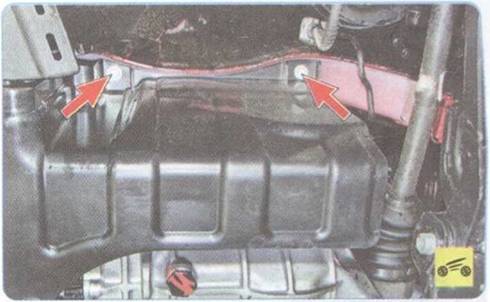

15. Выверните два болта крепления левого брызговика двигателя к лонжерону кузова...

16. ...и извлеките болты.

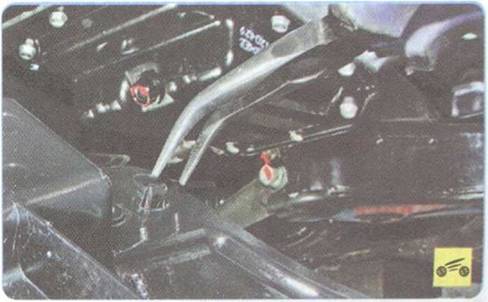

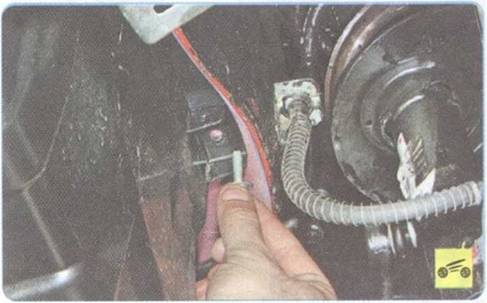

17. Отведите левый брызговик двигателя от лонжерона кузова и сожмите с верхней стороны брызговиков усики фиксатора, соединяющего левый и правый брызговики...

18. ...после чего снимите левый брызговик, отсоединив его от правого.

19.

Выверните два болта крепления правого брызговика двигателя к лонжерону кузова...

20. ...и снимите правый брызговик.

21. Установите брызговики двигателя в порядке, обратном снятию.
