Раздел 8. Техническое обслуживание

100



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 125 ЧАСОВ РАБОТЫ

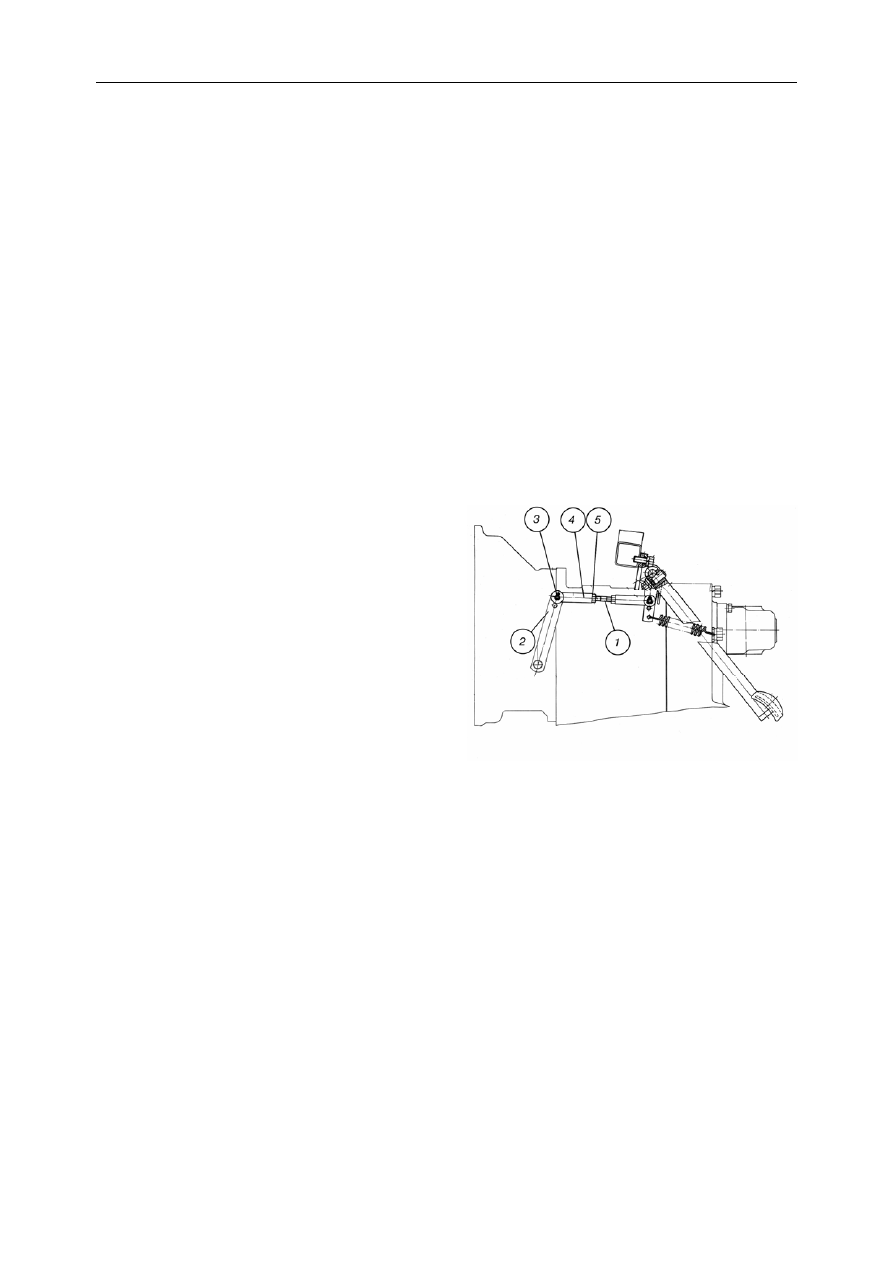

Операция 24. Проверка  свободного
хода педали сцепления

Свободный ход педали сцепления
должен быть в пределах 30...40 мм.
Увеличенный свободный ход может
привести к неполному выключению
сцепления (затруднительному, со
скрежетом, переключению передач), а
недостаточный свободный ход - к про-
буксовыванию сцепления, что в обеих
случаях ведет к преждевременному
износу дисков сцепления.

Для регулировки свободного хода:
•  отсоедините тягу сцепления 1 от

рычага 2, вынув палец 3;

•  поверните рычаг 2 против часовой

стрелки до упора выжимного под-
шипника в отжимные рычаги и,
вращая вилку 4 тяги 1, совместите
отверстия рычага 2 и вилки 4;

•  заверните вилку 4 на 4-5 оборотов и

соедините с рычагом 2 при помощи
пальца 3;

•  затяните контргайку 5 и зашплин-

туйте палец 3.




















Раздел 8. Техническое обслуживание



101



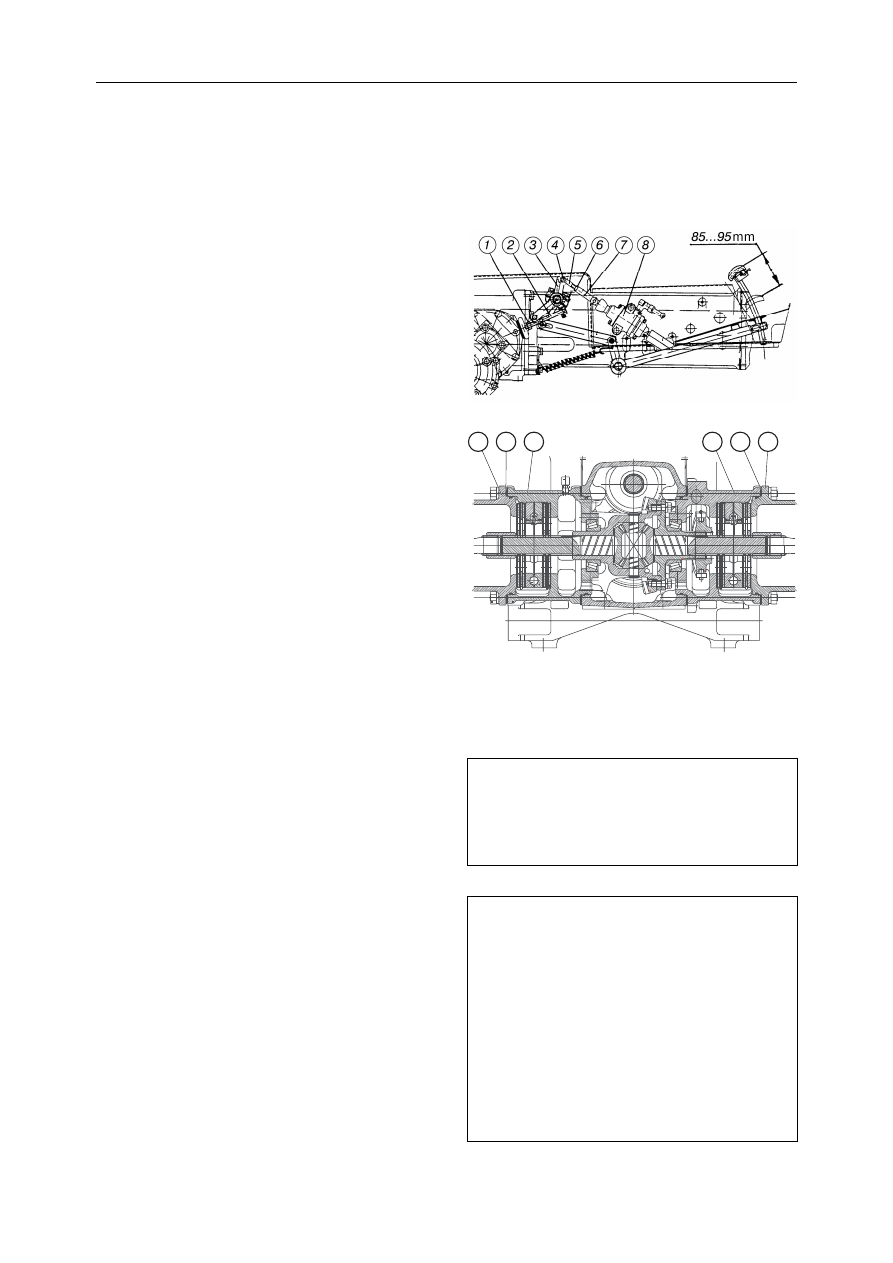

Операция 25. Проверка хода педа-
лей тормозов

Полный ход сблокированных педалей
тормозов должен быть в пределах
85...95 мм при нажатии на них с уси-
лием 12 кгс.
В процессе эксплуатации по мере из-
носа тормозных дисков допускается
увеличение свободного хода педалей
до 120 мм.

Регулировку управления тормозами
производите в следующем порядке:
•  расшплинтуйте и выньте палец 4, от-

соедините тягу 7 управления краном
8 пневмопривода тормозов прицепа;

•  отверните контргайки 1;
•  выворачивая или заворачивая бол-

ты 2, отрегулируйте полный ход
правой педали в пределах 85...95
мм, а ход левой педали на 5...10 мм
меньше. Затяните контргайки 1 и
проверьте работу тормозов в дви-
жении. Разность начала торможе-
ния правого и левого задних колес
при сблокированных педалях на су-
хом асфальте должна быть не бо-
лее 1 м (по отпечаткам), а тормоз-
ной путь при этих условиях не бо-
лее 6 м при скорости начала тор-
можения 20 км/ч. При необходимо-
сти произведите дополнительную
регулировку болтами 2;

•  если с помощью болтов 2 не удает-

ся обеспечить регулировку, то сле-
дует убрать одну или две прокладки
10 между корпусами 11 тормозов и
рукавами 9;

•  ослабьте  контргайку 6 и,  вворачи-

вая или выворачивая вилку 5, отре-
гулируйте длину тяги 7 до совпаде-
ния отверстия под палец 4 в вилке 5
и  рычаге 3. Соедините  тягу 7 с  ры-
чагом 3 с  помощью  пальца 4 и  за-
шплинтуйте палец.

•  затяните контргайку 6.










9

10

11

11

10

9








ВАЖНО! Не допускайте уменьше-
ния хода педалей тормозов менее
80 мм, так как это может привести к
ускоренному износу тормозных дис-
ков и перегреву тормозов.



ВНИМАНИЕ! Для обеспечения дли-
тельной работы тормозов соблю-
дайте следующие правила:
•  не держите без надобности ногу

на педалях тормозов;

•  при сблокированных педалях не

тормозите без предварительного
выключения сцепления;

•  не тормозите одной (правой или

левой) педалью при включенной
блокировке дифференциала.



Раздел 8. Техническое обслуживание

102



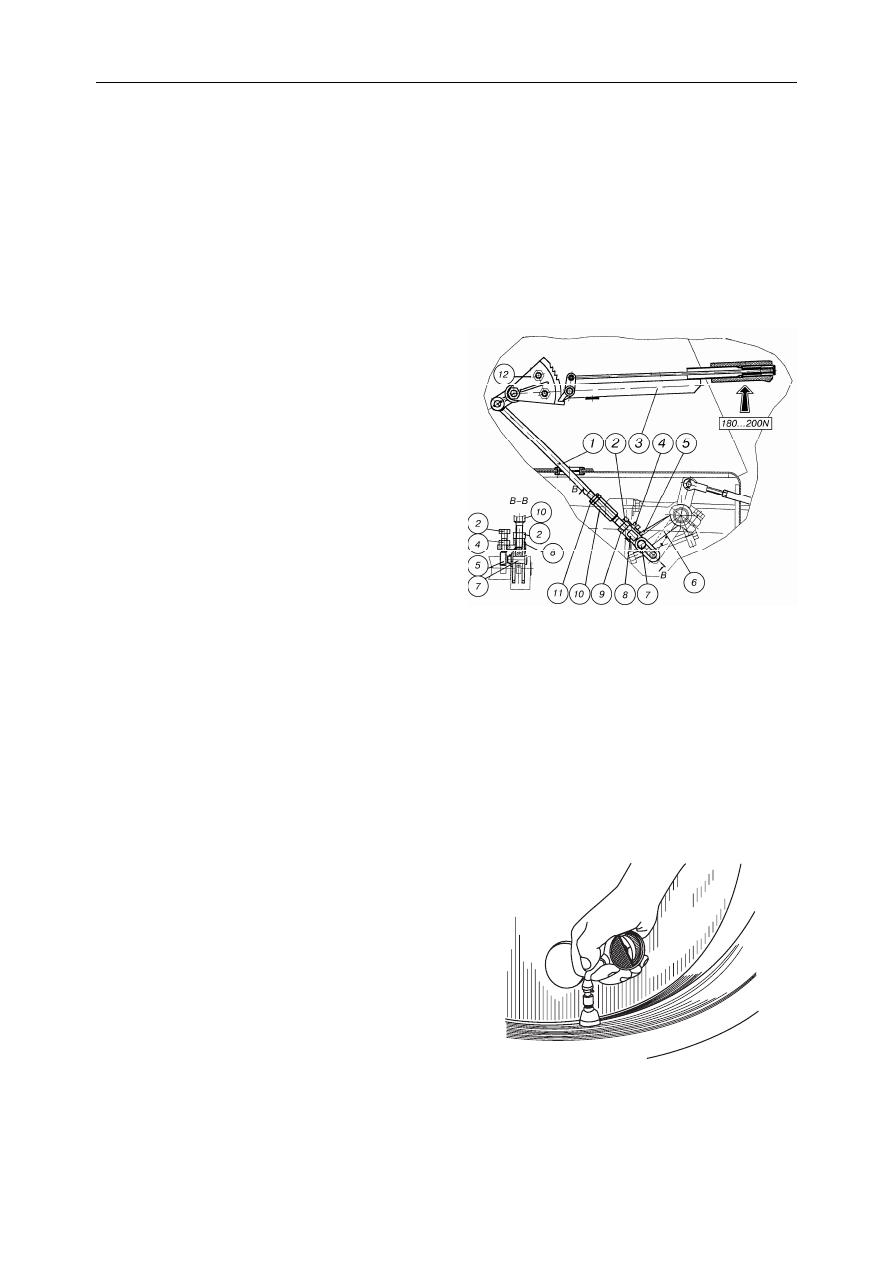

Операция 26. Проверка и регули-
ровка управления стояночно-
запасным тормозом

При перемещении рукоятки рычага 3
вверх (на себя) с усилием
(180...200) Н, (8…20) кгс фиксатор
должен устанавливаться на 1-ый или
2-ой зуб сектора 12 и надежно фикси-
ровать рычаг в этом положении. Оба
задних колеса при этом должны быть
заторможены. Регулировку управле-
ния стояночно-запасным тормозом
производите в следующем порядке:
•  проверьте и при необходимости от-

регулируйте полный ход педалей
тормозов (см. предыдущую опера-
цию;

•  установите рычаг 3 в крайнее ниж-

нее положение;

•  ослабьте затяжку гаек 4, 9, 11 от-

верните на 3-4 оборота болт 2;

•  вращая муфту 10, установите длину

тяги 1 так, чтобы верхняя кромка
паза в вилке 8 касалась пальца 7;

•  заверните болт 2 до упирания его в

рычаг 5;

•  затяните гайки 4, 9, 11.


Операция 27. Проверка состояния
шин и давления в шинах

На шинах не должно быть порезов,
трещин.
Высота почвозацепов должна состав-
лять не менее 5 мм. Давление в ши-
нах должно соответствовать выбран-
ным нагрузкам и соответствовать ре-
комендациям раздела Д "Агрегатиро-
вание трактора".



























Раздел 8. Техническое обслуживание



103



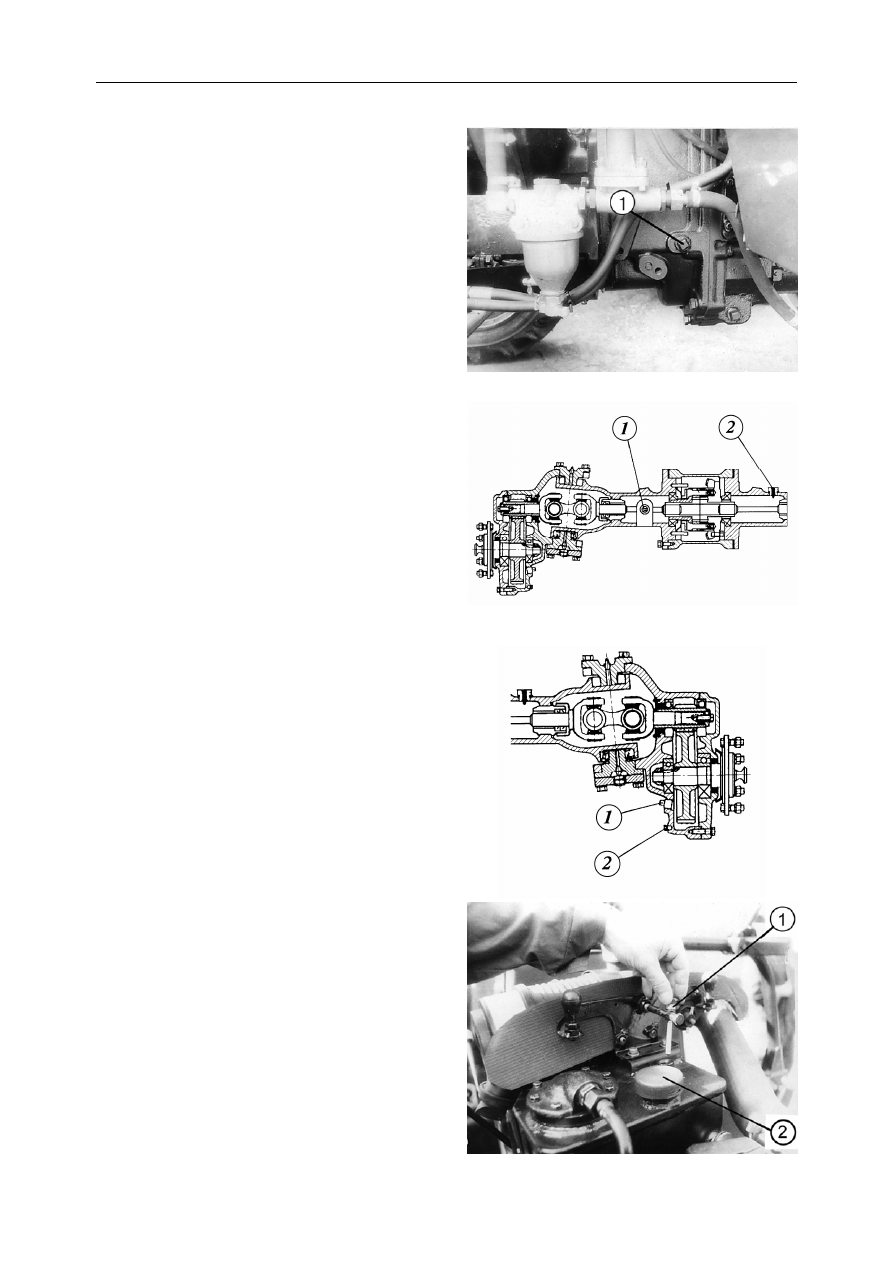

Операция 28. Проверка уровня мас-
ла в корпусе коробки передач
•  Отверните пробку 1 контрольно-

заливного отверстия. Уровень мас-
ла должен доходить до контрольно-
го отверстия.

•  Если уровень масла не доходит до

контрольного отверстия, долейте
масло. Заверните пробку 1.



Операция 29. Проверка уровня мас-
ла в корпусе переднего моста
•  Отверните пробку 1 контрольного от-

верстия. Уровень масла должен до-
ходить до контрольного отверстия.

•  Если уровень масла не доходит до

контрольного отверстия, отверните
пробку-сапун 2 на корпусе моста и
долейте масло до уровня контроль-
ного отверстия.

•  Заверните пробку 1 контрольного

отверстия и пробку-сапун 2.


Операция 30. Проверка уровня мас-
ла в корпусах редукторов передних
(ведущих) колес
•  Отверните пробку 1 контрольно-

заливного отверстия. Уровень мас-
ла должен доходить до контрольно-
го отверстия.

•  Долейте масло до уровня, если он

ниже контрольного отверстия.

•  Заверните пробку 1. При необходи-

мости слив масла производите че-
рез сливное отверстие 2.


Операция 31. Проверка уровня мас-
ла в маслобаке гидросистемы
•  Выньте масломерный щуп и про-

верьте уровень масла, который
должен быть между двумя метками.

•  Если уровень ниже нижней метки,

снимите пробку и долейте масло до
уровня верхней метки масломерно-
го щупа.
