Регулировка карданного привода ПВМ трактора Беларусь 821/921
В карданном приводе регулируйте предохранительную муфту в промежуточной
опоре и проверяйте люфт в подшипниках кардана.

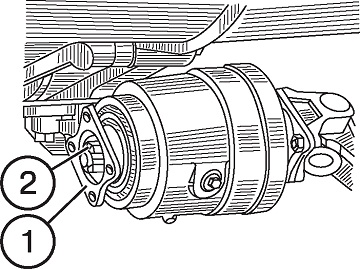

Предохранительную муфту регулируйте на передачу крутящего момента в
пределах 40-80 кгсм (400-800 Н м). Регулировку муфты производите
затяжкой гайки (2) фланца (1) заднего хвостовика вала промежуточной
опоры до обеспечения передачи требуемого крутящего момента.

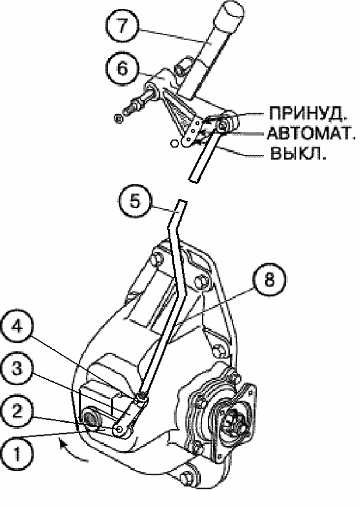

Регулировка тяги управления раздаточной коробкой
привода ПВМ
Для регулировки тяги проделайте следующее:
1. Установите рычаг (7) в положение «ПВМ включен принудительно» (верхнее
фиксированное положение).
2. Отверните контргайку (4) на 2-3 оборота, расшплинтуйте и выньте палец
(2).
3. Поверните рычаг (1) по часовой стрелке до упора в крайнее нижнее
положение (до полного включения раздаточной коробки (8)).
4. Вращая вилку (3) отрегулируйте длину тяги (5) так, чтобы палец (2)
свободно входил в отверстия вилки (3) и рычага (1), повернутого по
часовой стрелке до упора.
Затяните контргайку (4) и зашплинтуйте палец (2).
