Пневмосистема управления тормозами прицепа трактора Беларусь 821/921
Однопроводный пневмопривод трактора Беларусь 821/921
Трактор оборудован пневматической системой,
обеспечивающей управление тормозами прицепов и других
сельскохозяйственных машин, оборудованных пневматическим приводом
тормозов.
Пневмосистема используется также для накачки шин и других целей, где
требуется энергия сжатого воздуха. Забор воздуха в систему
осуществляется из впускного коллектора дизеля. В компрессоре (1) воздух
сжимается и подается в баллон (4) через регулятор давления (2),
поддерживающий в баллоне требуемое давление.
Из баллона сжатый воздух поступает по трубопроводу
к тормозному крану (12). Из тормозного крана воздух поступает через
магистраль управления (11) к соединительной головке (10) и далее в
пневмосистему прицепа.
В регуляторе давления установлен клапан отбора воздуха (3), используемый
для накачки шин и других целей. Для контроля давления воздуха в системе
имеются датчик давления (7) и датчик аварийного падения давления в
пневмосистеме (8), а в комбинации приборов -указатель давления (6) и
красная сигнальная лампа (5). Для удаления конденсата из баллона
предусмотрен клапан (9).

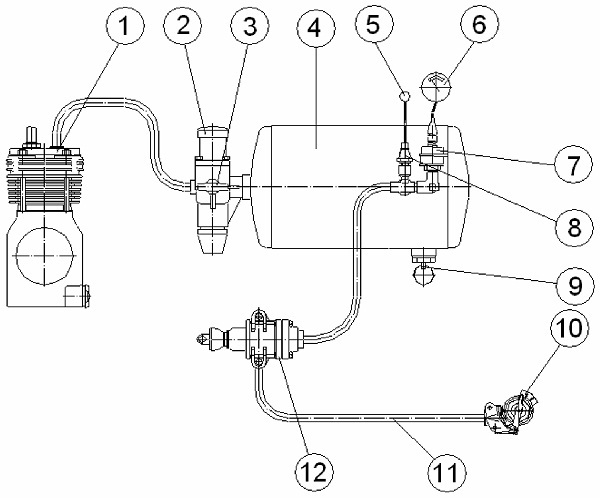

1 - компрессор; 2 - регулятор давления; 3 - клапан
отбора воздуха; 4 - баллон; 5 - сигнальная
лампа аварийного давления; 6 - указатель давления; 7 - датчик давления;
8 - датчик аварийного давления; 9 - клапан удаления конденсата; 10 -
соединительная головка; 11 - магистраль управления; 12 - тормозной кран.
