Гидравлическая система трактора Беларусь 821/921

Гидравлическая система трактора Беларусь 821/921

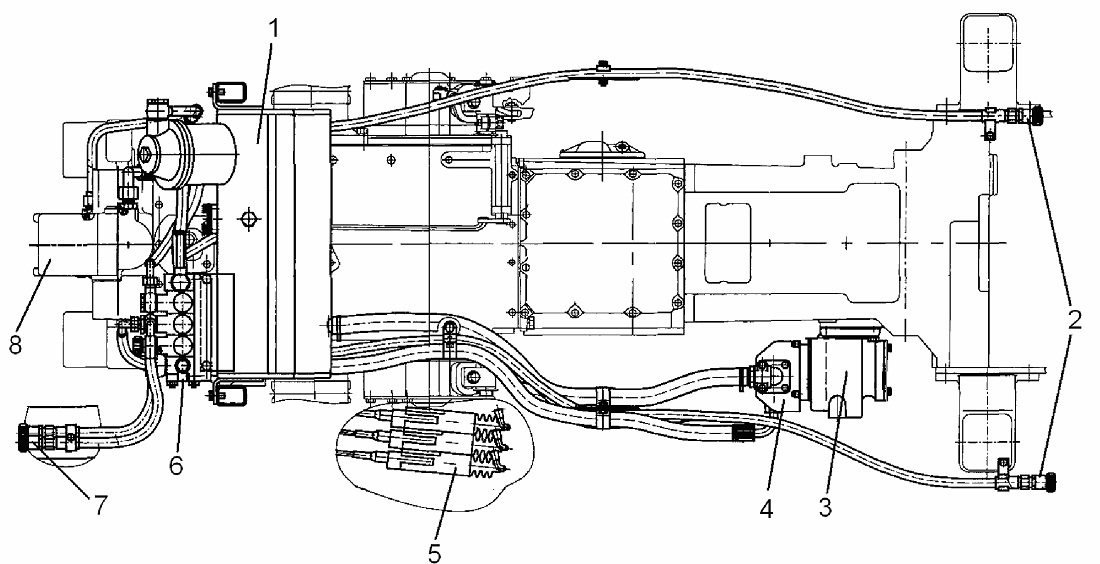

Гидравлическая система включает в себя масляный бак (1), шестеренный насос

(4), привод насоса (3), выводы боковые (2), выводы задние (7), рукоятки управления выносными цилиндрами (5), проточный распределитель (6), гидроподъемник

(8). Расположение всех составных частей показано на схеме (вид сверху).

Гидрораспределитель (6) — расположен сзади трактора с правой стороны. Управляется тремя рукоятками (5) под правую руку оператора.

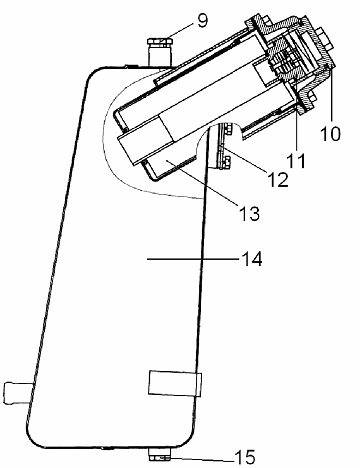

Масляный бак (14) сварной конструкции ёмкостью 25 л. Снабжен заливной пробкой (10) с предохранительным клапаном (11), указателем масла (12), фильтрующим элементом (13), сапуном (9) и сливной пробкой (15).
