Стояночный тормоз трактора Беларусь 821/921

Стояночный тормоз трактора Беларусь 821/921

ВАЖНО! Регулировку стояночного тормоза производите только после регулировки хода педалей рабочих тормозов.

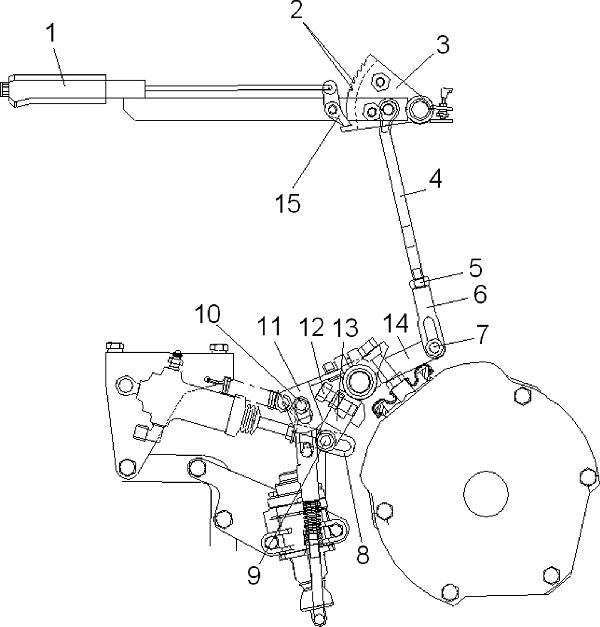

Регулировку стояночного тормоза производите в следующей последовательности:

1. Расшплинтуйте и снимите палец (7). Отсоедините вилку (6) от рычага (14).

2. Расшплинтуйте и снимите палец (10) с шайбами, отсоединив тягу привода тормозного крана от рычага (11).

3. Вворачивая болты (12) в рычаги (13) управления стояночным тормозом выберите зазор между их торцами и планками рычагов тормоза. При этом

необходимо следить чтобы не было зазора в сопряжении между краем паза вилки (8) рабочего цилиндра и пальцем (9) рычага тормоза.

4. Ослабьте контргайку (5) и вращением вилки (6) измените длину тяги (4) так, чтобы палец (7) свободно соединял тягу с рычагом (14). Законтрите тягу контргайкой (5) и зашплинтуйте палец.

5. Подсоедините тягу тормозного крана к рычагу (11) установив шайбы и обеспечив зазор (1-2 мм) между пальцем (10) и верхней кромкой паза рычага (11), зашплинтуйте палец (см. регулировку тормозного крана и его привода).

При правильно отрегулированном тормозе при усилии 400 Н на рукоятке (1) защелка (15) должна надежно фиксировать рукоятку при включенном тормозе на секторе (3) на 2-4 зубе и обеспечивать удержание трактора на уклоне 18%.
