Подсоединительные элементы электрооборудования трактора Беларусь 821/921

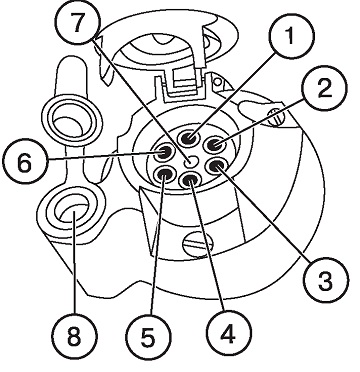

Стандартная многофункциональная розетка предусмотрена для подключения
потребителей тока прицепа или прицепного сельскохозяйственного орудия.
Устанавливается за задней стенкой кабины. С розеткой соединяется
штепсельная вилка жгута проводов присоединенных машин. Маркировка клемм
розетки:
1. Указатель поворота левый.
2. Звуковой сигнал.
3. "Масса".
4. Указатель поворота правый.
5. Правый габаритный фонарь.
6. Стоп-сигнал.
7. Левый габаритный фонарь.
8. Гнездо для подсоединения переносной лампы.
