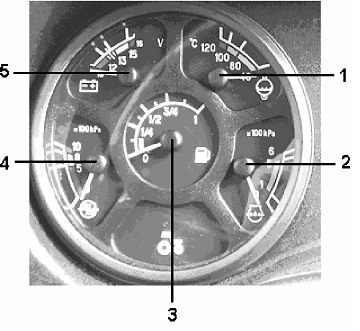

Комбинация приборов трактора Беларусь 821/921

(1) Указатель температуры охлаждающей жидкости дизеля с сигнальной лампой аварийной температуры

Шкала указателя имеет три зоны:

• Рабочая — 80-100° С — зеленый цвет;

• Нерабочие (две) — 40-80° С и 100-120° С — красный цвет.

(2) Указатель давления масла в системе смазки дизеле с контрольной лампой аварийного падения давления красного цвета.

Шкала указателя имеет три зоны:

• Рабочая — от 100 до 500 кПа — зеленый цвет;

• Нерабочие (две) — 0 до 100 кПа и от 500 до 600 кПа — красный цвет;

• При запуске холодного дизеля возможно давление до 600 кПа. Если лампа аварийного давления горит при работающем дизеле, немедленно остановите дизель и устраните неисправность.

(3) Указатель уровня топлива в баке

(с контрольной лампой резервного уровня).

Прибор имеет деления: 0 - 1/4 -1/23/4-1.

Не допускайте использования топлива до состояния “сухого бака” (стрелка прибора находится в зоне оранжевого цвета).

(4) Указатель давления воздуха в пневмосистеме (с сигнальной лампой аварийного давления)

Шкала указателя имеет три зоны:

• Рабочая — от 500 до 800 кПа — зеленый цвет;

• Нерабочие (две) — от 0 до 500 кПа и от 800 до 1000 кПа — красный цвет.


(5) Указатель напряжения

Показывает напряжение АКБ при неработающем дизеле, когда ключ выключателя стартера находится в положении «I». При работающем дизеле указатель напряжения показывает напряжение на клеммах генератора. Шкала указателя напряжения имеет следующие зоны:
