Управление приводом ПВМ трактора Беларусь 821/921

Управление приводом ПВМ трактора Беларусь 821/921

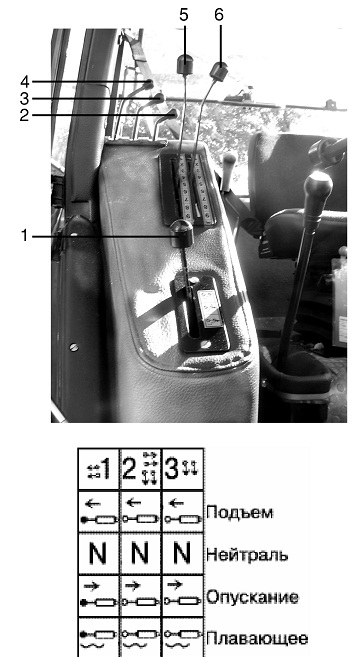

Рычаг (1) управления раздаточной коробкой привода ПВМ имеет три фиксированных положения:

• «ПВМ выключен» — верхнее положение. Используйте на транспорте при движении по дорогам с твердым покрытием;

• «ПВМ вкл/выкл. автоматически» — среднее положение. В этом режиме происходит автоматическое включение и выключение ПВМ с помощью муфты свободного хода в зависимости от буксования задних колес. Используйте при выполнении на различных полевых работах;

• «ПВМ включен принудительно» — нижнее положение. Используйте этот режим кратковременно для работ на рыхлых и влажных почвах

и, при необходимости, при движении задним ходом.
ВНИМАНИЕ! При использовании трактора без карданных валов рычаг управления (1) устанавливайте в положение «ПВМ включен принудительно»._

Управление гидроподъемником ЗНУ трактора Беларусь 821/921

Гидроподъемник управляется двумя рычагами (5,6) на правом пульте под правую руку оператора.

Рукоятка силового регулирования (6) расположена ближе к оператору и имеет следующие положения:

• Крайнее переднее - максимальная глубина обработки почвы;

• Крайнее заднее - минимальная глубина обработки почвы.

Рукоятка позиционного регулирования (5) имеет следующие
положения:
Крайнее переднее - минимальная высота орудия над поверхностью почвы;

Крайнее заднее - транспортное положение.
Управление распределителем гидросистемы

Каждый из трех рычагов (2,3,4) управляет выносными цилиндрами и имеет четыре положения:

• «Нейтраль» — верхнее среднее положение (фиксированное);

• «Подъем» — верхнее нефиксированное положение. При отпускании рукоятки она возвращается в «Нейтраль» (на рычаге (4) положение «подъем» фиксированное);

• «Принудительное опускание» — нижнее среднее нефиксированное положение между позициями «Плавающее» и «Нейтраль». После отпускания, рукоятка автоматически возвращается в «Нейтраль»;

• «Плавающее» — нижнее фиксированное положение.

ПРИМЕЧАНИЕ! С помощью рукояток (5,6) можно обеспечить режим смешанного регулирования, ограничивая глубину обработки почвы рукояткой (5) и управляя рукояткой

Ш_
ВАЖНО! Если любая из рукояток (2,3,4) находится в положении «Подъем» или «Опускание», управление гидроподъемником рычагами (5,6) автоматически отменяется.
