Тахоспидометр трактора Беларусь 821/921

Тахоспидометр трактора Беларусь 821/921

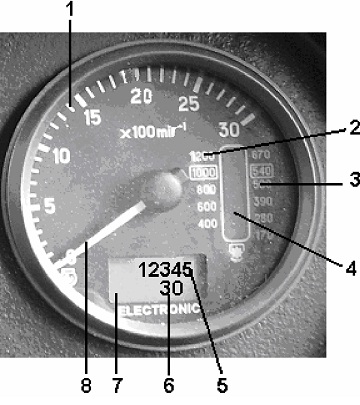

Электрический тахоспидометр, установленный в щитке приборов, работает следующим образом:

• При остановленном тракторе после установки выключателя стартера и приборов в положение «I» на дисплее (7) появляется индикация (5) наработки дизеля в часах;

• После запуска дизеля стрелочный указатель (8) перемещается по круговой шкале (1) для индикации частоты вращения коленчатого вала дизеля. Одновременно на дисплее (4) появляется индикация частоты вращения ВОМ (об/мин). Шкала (3) — для ВОМ I и шкала (2) — для ВОМ II. Электрический сигнал частоты вращения подается с фазной обмотки генератора;

• При движении трактора на дисплее

(7) появляется индикация (6) скорости движения трактора (км/ч), при этом индикация (5) исчезает. Электрический сигнал скорости движения поступает от датчиков скорости, установленных на крышках заднего моста.

1. Шкала частоты вращения коленчатого вала дизеля, об/мин.

2. Шкала частоты вращения ВОМ II

— 1000 об/мин.

3. Шкала частоты вращения ВОМ I

— 540 об/мин.

4. Дисплей индикации частоты вращения ВОМ.

5. Индикация наработки дизеля, ч.

6. Индикация скорости движения трактора, км/ч.

7. Дисплей индикации наработки дизеля и скорости движения трактора.

8. Стрелочный указатель частоты вращения коленвала дизеля.

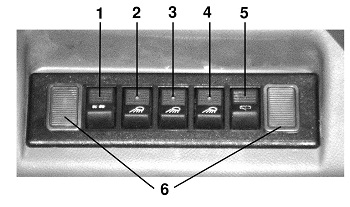

Панель с клавишами включения системы вентиляции и отопления кабины, передних и задних рабочих фар, заднего стеклоочистителя и стеклоомывателя заднего стекла.

Переключатель системы отопления и вентиляции кабины (1)

Служит для включения вентилятора системы вентиляции и отопления Включатель имеет 3 положения:

• «Выключено»;

• «Включена низшая скорость» — малая подача воздуха;

• «Включена большая скорость» — большая подача воздуха.

Выключатель передних рабочих

фар (2)

При нажатии на клавишу включаются передние рабочие фары и одновременно загорается лампа, встроенная в клавишу.

Выключатель первой пары задних рабочих фар (3)

При нажатии на клавишу включается первая пара задних рабочих фар и одновременно загорается лампа, встроенная в клавишу.

Выключатель второй пары задних рабочих фар (4)

При недостаточном освещении при нажатии на клавишу включается вторая пара задних рабочих фар.

Выключатель заднего стеклоочистителя и стеклоомывателя (5)

Включатель имеет три положения:

• «Выключено»;

• «Включен стеклоочиститель» — фиксированное положение;

• «Включен стеклоочиститель и одновременно стеклоомыватель» — нефиксированное положение.

Заглушки (6)

Для дополнительных выключателей.
