Схема электрическая трактора МТЗ-82

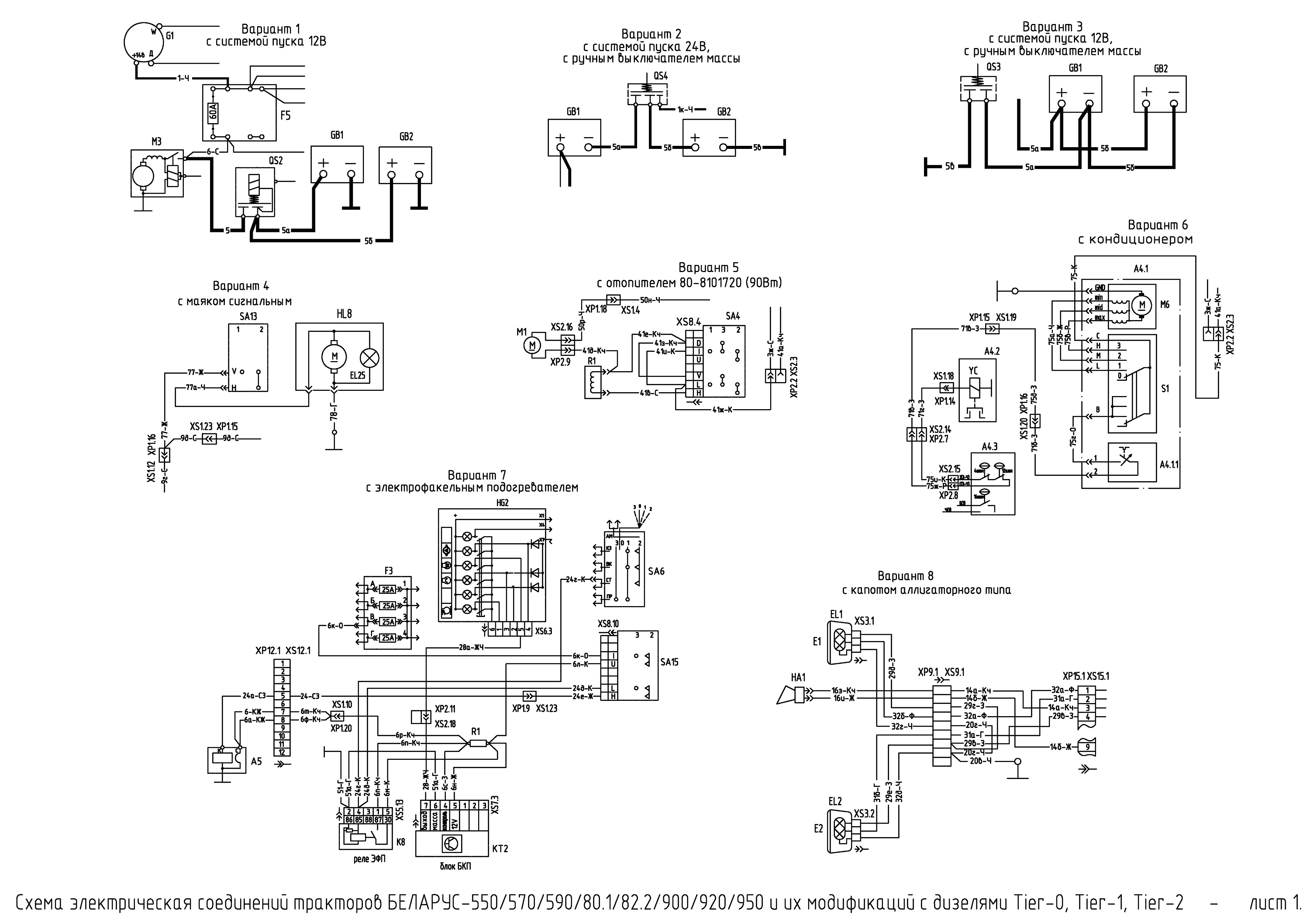

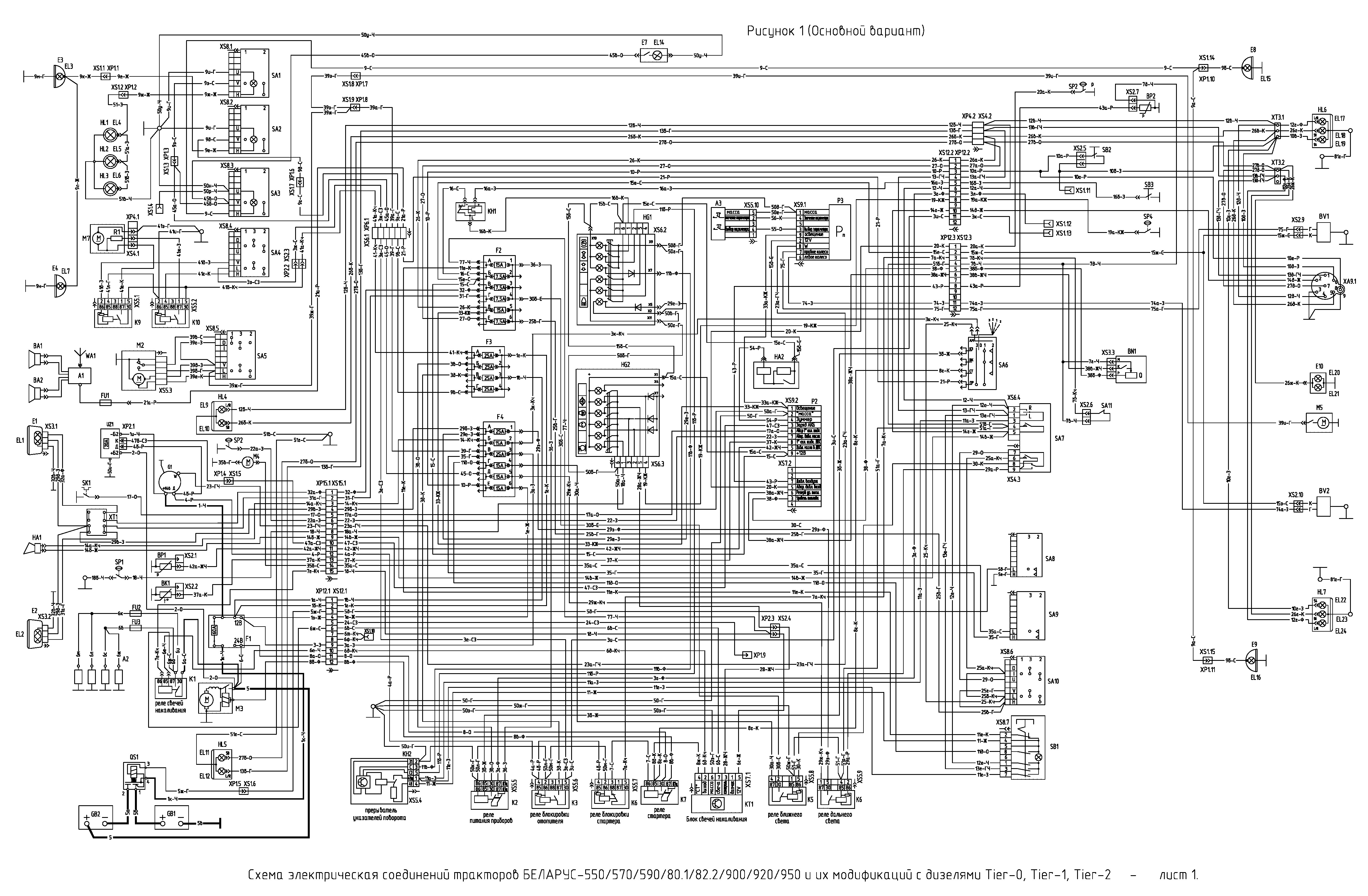

Схема электрическая соединений тракторов БЕЛАРУС-550/570/590/80.1/82.2/900/920/950 и их модификаций с дизелями Tier-0, Tier-1, Tier-2.
Перечень элементов схемы электрической соединений
| Обозначение | Наименование | Кол-во | Примечание |
|---|---|---|---|
| А1 | Стереомагнитола. | 1 | |
| А2 | Свечи накаливания | 4 | |
| A3 | Пульт управления | 1 | |
| А4 | Кондиционер | 1 | |
| А4.1 | Агрегат боздухообрабатывающий | 1 | Комплект кондиционера |
| А4.1.1 | Регулятор выходной температуры воздуха | 1 | |
| А4.2 | Агрегат компрессорно-конденсаторный | 1 | Комплект кондиционера |
| А4.3 | Блок датчиков давления | 1 | |
| М6 | Электродвигатель вентилятора | 1 | |
| S1 | Переключатель режимов вентилятора | 1 | |
| YC | Муфта электромагнитная компрессора | 1 | |
| А5 | Подогреватель электрофакельный | 1 | Комплект двигателя |
| ВА1.ВА2 | Громкоговоритель | 2 | Комплект стереомагнитолы |
| ВК1 | Датчик указателя температуры | 1 | |
| BN1 | Датчик указателя уровня топлива | 1 | |
| ВР1 | Датчик давления масла в двигателе | 1 | |
| ВР2 | Датчик давления воздуха | 1 | |
| BV1.BV2 | Датчик оборотов | 2 | |
| Е1,Е2 | Фара дорожная | 2 | |
| ЕВ. Е4. Е5 Е6: Е8, Е9 | Фара рабочая | 6 | |
| Е7 | Плафон освещения кабины | 1 | |
| Е10 | Фонарь освещения номерного знака | 1 | |
| EL1, EL2 | Лампа АКГ12-60+55-1 | 2 | Входит в комплект E1, E2 |
| EL3, EL7, EL8, EL13, EL15, EL16, EL25 | Лампа АКГ12-55-1 | 7 | Входит в комплект E3..E6.HL8 |
| EL4, EL6, EL7, EL10, EL20, EL21 | Лампа А12-5 | 7 | Входит в комплект HL1...HLS, E10 |
| EL11, EL14, EL17, EL119, EL22, EL124 | Лампа А12-21-3 | 7 | Входит в комплект HL4,HL5,E7,HL6,HL7. |
| EL18.EL23 | Лампа А12-10 | 2 | Входит в комплект HL6.HL7. |
| F1...F4 | Блоки предохранителей | 4 | |
| FU1 | Предохранитель | 1 | Комплект магнитолы |
| FU2, FU3 | Плавкая вставка 25 А | ||
| С1 | Генератор 14В.1150 Вт | 1 | |
| GB1.GB2 | Батарея аккумуляторная 12В ,88Ач. | ||
| НА1 | Сигнал звуковой | 1 | |
| НА2 | Реле-сигнализатор | 1 | |
| HG1.H62 | Блок контрольных ламп | 2 | |
| HL1...HL3 | Фонарь знака автопоезда | ||
| HL4.HL5 | Фонарь передний | ||
| HL6.HL7 | Фонарь задний | 2 | |
| HL8 | Маяк сигнальный | 1 | |
| К1 | Реле свечей накаливания | 1 | |
| К2 | Реле питания приборов | 1 | |
| КЗ...K6, К8...К10 | Реле на замыкание 30А | ||
| К4 | Реле на размыкание 20А | 1 | |
| К7 | Реле стартера | 1 | |
| КН1 | Прерыватель контрольной лампы ручного тормоза | 1 | |
| КН2 | Прерыватель указателей поворота | 1 | |
| КТ1 | Блок свечей накаливания | 1 | |
| КТ2 | Блок контроля подогревателя | 1 | |
| М1 | Электродвигатель вентилятора(90Вт) | 1 | |
| М2 | Стеклоочиститель пантографный | 1 | |
| МЗ | Стартер 24В, 4кВт | 1 | Для системы пуска 24В |
| Стартер 12В, до 3кВт | 1 | Для системы писка 12В (Tier—0, Tier—И | |
| Стартер 12В, 2,7кВт | 1 | Для системы писка 12В (Tier—2| | |
| М4 | Омыватель электрический | 1 | |
| МБ | Стеклоочиститель | 1 | |
| М7 | Электродвигатель вентилятора(120Вт) | 1 | |
| Р2 | Комбинация приборов КП-5 | 1 | |
| РЗ | Тахоспидометр | 1 | |
| QS1 | Выключатель батарей 24В дистанционный | 1 | |
| QS2 | Выключатель батарей 12В дистанционный | 1 | |
| QS3 | Выключатель батарей 12В ручной | 1 | |
| QS4 | Выключатель батарей 24В ручной | 1 | |
| R1 | Сопротивление добавочное двигателя вентилятора | 1 | |
| SA1 | Выключатель знака автопоезда | 1 | |
| Выключатель фар рабочих | 3 | ||
| SA4 | Переключатель вентилятора | 1 | |
| SA5 | Переключатель стеклоочистителя | 1 | |
| SA6 | Выключатель стартера с блокировкой пуска | 1 | |
| SA7 | Переключатель комбинированный | 1 | |
| SA8 | Выключатель"массы" | 1 | |
| SA9 | Выключатель стеклоомывателя | 1 | |
| SA10 | Переключатель света | 1 | |
| SA12 | Выключатель блокировки пуска | 1 | |
| SAB | Выключатель маяка сигнального | 1 | |
| SAW | Выключатель средств облегчения пуска | 1 | |
| SB1 | Выключатель аварийной сигнализации | 1 | |
| SB2 | выключатель стоп-сигнала | 1 | |
| SB3 | Выключатель лампы ручного тормоза | 1 | |
| SK1 | Датчик аварийной температуры | 1 | |
| SP1 | Датчик засоренности воздухоочистителя | 1 | |
| SP2 | Датчик аварийного давления воздуха | 1 | |
| SP3 | Датчик аварийного давления масла | 1 | |
| UZ1 | Преобразователь напряжения | 1 | |
| Соединители | |||
| XS12.1 XS12.2 | Розетка ШС32П12Г-М-7 | 2 | |
| XS12.3 | Розетка ШС32ПК12Г-МТ-7 | 1 | |
| XS15.1 | Розетка ШС36Ч15Г-М-6 | 1 | |
| XP12.2 | Вилка ШС32ПК12Ш-МТ-7 | 2 | |
| XP12.3 | Вилка ШС32П12Ш-М-7 | 1 | |
| XP15.1 | Вилка ШС36ПК15Ш-МТ-6 | 1 | |
| XA9.1 | Розетка с/х орудий | 1 | |
| XT1 | Блок разветвительный | 1 | |
| XT2.1.XT2.2 | Панель соединительная двухконтактная | 2 | |
| XT3.1.XT3.2 | Панель соединительная трехконтактная | 2 | |
| WA1 | Антенна | 1 |
